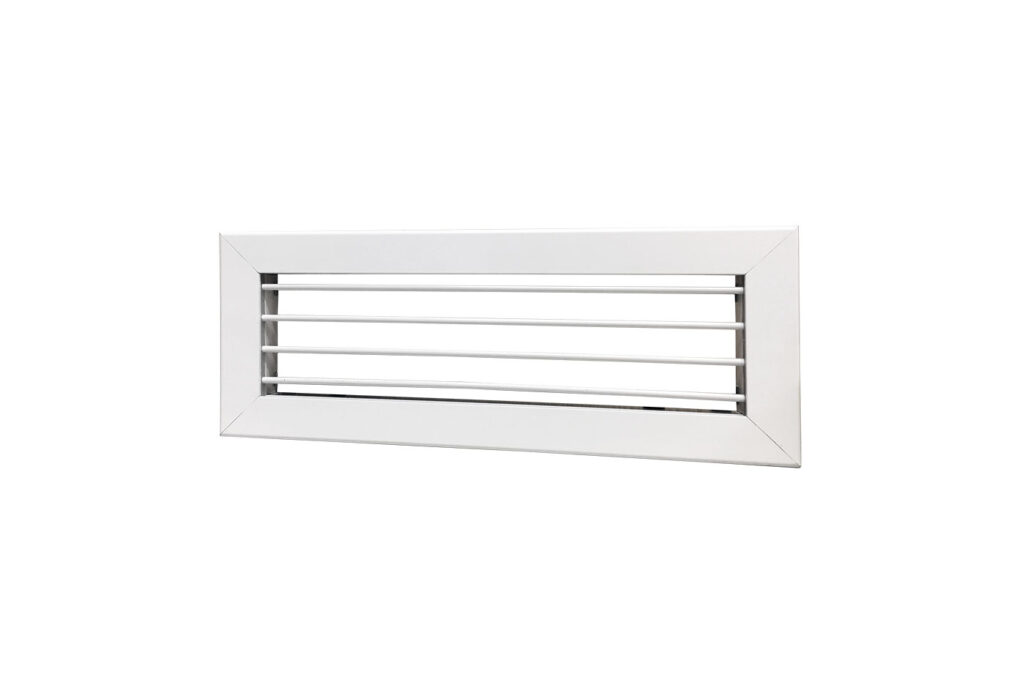

Abluftgitter aus weiß lackiertem Aluminium

Project Wind
Luftdiffusion

Sie bestehen aus einem Rahmen und einer einzelnen Reihe horizontal angeordneter verstellbarer Klappen und sind mit einem praktischen Befestigungssystem mit unsichtbaren Clips ausgestattet, das ein angenehmes ästhetisches Ergebnis bietet.

TECHNISCHE EIGENSCHAFTEN:

• Aus weiß lackiertem Aluminium gefertigt
• Befestigung mittels Clips
• Verstellbare horizontale Klappen
• Zur Wandmontage geeignet
• Einbauhöhe 2,5 – 3,5 m

Modelle

Verfügbare Modelle (12)

WB11161530

ABLUFTGITTER AUS ALUMINIUM, WEISS LACKIERT -RAL 9016, 232 X 132

AUSSENMASSE [mm]	232 x 132
HINTERER HALS [mm]	190 x 90
EINBAULOCH [mm]	200 x 100
HINTERE KRAGENTIEFE [mm]	26

WB11161535

ABLUFTGITTER AUS ALUMINIUM, WEISS LACKIERT -RAL 9016, 332 X 132

AUSSENMASSE [mm]	332 x 132
HINTERER HALS [mm]	290 x 90
EINBAULOCH [mm]	300 x 100
HINTERE KRAGENTIEFE [mm]	26

WB11161540

ABLUFTGITTER AUS ALUMINIUM, WEISS LACKIERT -RAL 9016, 432 X 132

AUSSENMASSE [mm]	432 x 132
HINTERER HALS [mm]	390 x 90
EINBAULOCH [mm]	400 x 100
HINTERE KRAGENTIEFE [mm]	26

PWC100024

ALUMINIUM RETURN GRILLES WITH PAINTED FINISH WHITE - RAL 9016 632X132mm

AUSSENMASSE [mm]	632 x 132
HINTERER HALS [mm]	590 x 90
EINBAULOCH [mm]	600 x 100
HINTERE KRAGENTIEFE [mm]	26

PWC100025

ALUMINIUM RETURN GRILLES WITH PAINTED FINISH WHITE - RAL 9016 - 1032x132mm

AUSSENMASSE [mm]	1032 x 132
HINTERER HALS [mm]	990 x 90
EINBAULOCH [mm]	1000 x 100
HINTERE KRAGENTIEFE [mm]	26

WB11161542

ABLUFTGITTER AUS ALUMINIUM, WEISS LACKIERT -RAL 9016, 332 X 182

AUSSENMASSE [mm]	332 x 182
HINTERER HALS [mm]	290 x 140
EINBAULOCH [mm]	300 x 150
HINTERE KRAGENTIEFE [mm]	26

WB11161545

ABLUFTGITTER AUS ALUMINIUM, WEISS LACKIERT -RAL 9016, 332 X 232

AUSSENMASSE [mm]	332 x 232
HINTERER HALS [mm]	290 x 190
EINBAULOCH [mm]	300 x 200
HINTERE KRAGENTIEFE [mm]	26

WB11161549

EINSTELLKLAPE, 332 X 182

AUSSENMASSE [mm]	432 x 182
HINTERER HALS [mm]	390 x 140
EINBAULOCH [mm]	400 x 150
HINTERE KRAGENTIEFE [mm]	26

WB11161550

ABLUFTGITTER AUS ALUMINIUM, WEISS LACKIERT -RAL 9016, 432 X 232

AUSSENMASSE [mm]	432 x 232
HINTERER HALS [mm]	390 x 190
EINBAULOCH [mm]	400 x 200
HINTERE KRAGENTIEFE [mm]	26

WB11161552

ABLUFTGITTER

AUSSENMASSE [mm]	532 x 182
HINTERER HALS [mm]	490 x 140
EINBAULOCH [mm]	500 x 150
HINTERE KRAGENTIEFE [mm]	26

WB11161554

EINSTELLKLAPE, 332 X 182

AUSSENMASSE [mm]	532 x 232
HINTERER HALS [mm]	490 x 190
EINBAULOCH [mm]	500 x 200
HINTERE KRAGENTIEFE [mm]	26

WB11161555

ABLUFTGITTER AUS ALUMINIUM, WEISS LACKIERT -RAL 9016, 525 X 325

AUSSENMASSE [mm]	532 x 332
HINTERER HALS [mm]	490 x 290
EINBAULOCH [mm]	500 x 300
HINTERE KRAGENTIEFE [mm]	26
