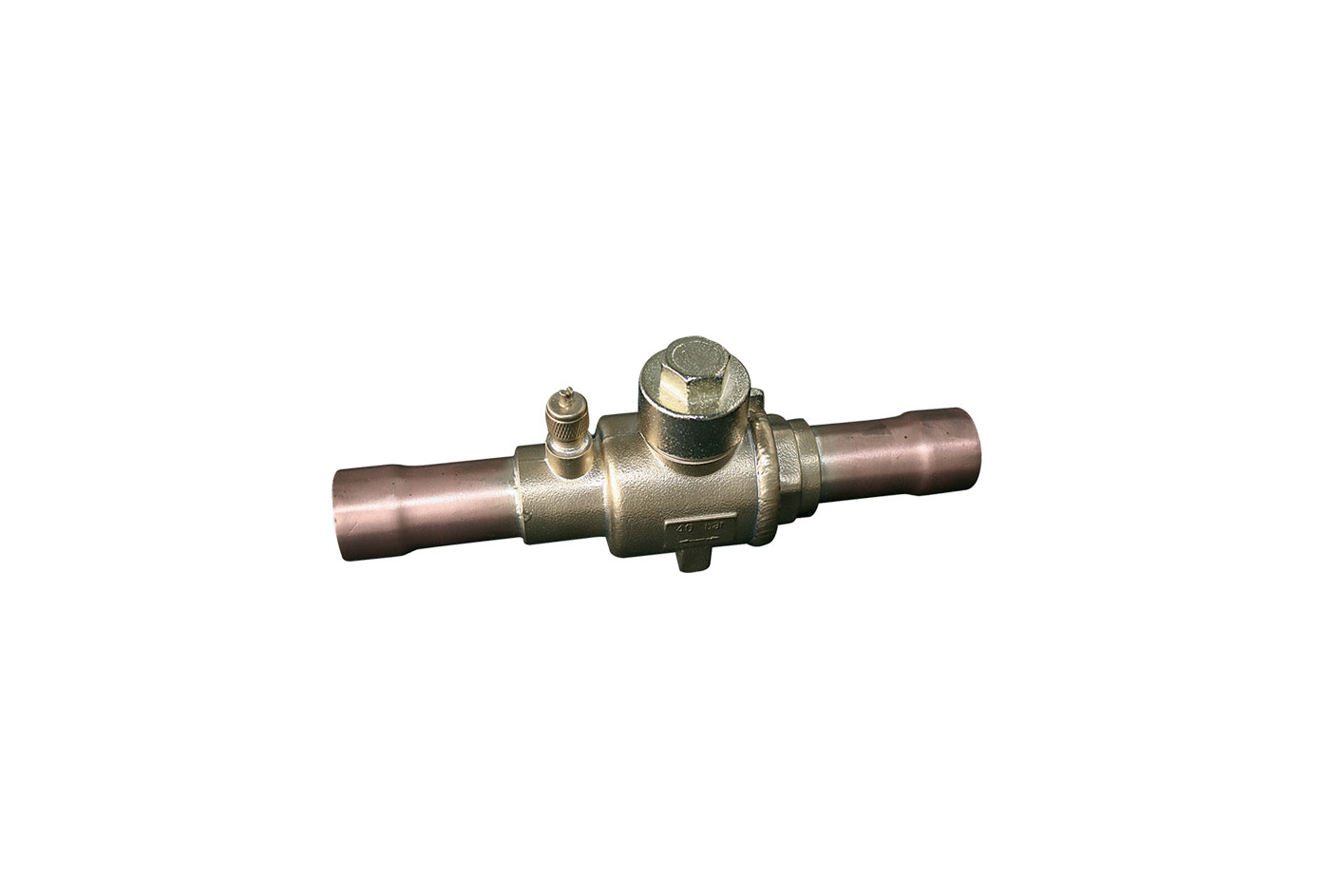

Kugelhahn

Smart Clima
Klimatisierung

TECHNISCHE EIGENSCHAFTEN:

• Maße in Zoll
• Innen poliert
• Druckdichtheitsprüfung 3 MPa
• Maximaler Betriebsdruck 45 bar
• Betriebstemperatur -40 °C / +120 °C

Modelle

Verfügbare Modelle (9)

11135055

KUGELVENTIL MIT SERVICEHANH 1/4"

Ø [inch]	1/4"
Ø [mm]	6.35
A [mm]	6.5
B [mm]	7
C [mm]	120
D [mm]	45
E [mm]	14

11135056

KUGELVENTIL MIT SERVICEHANH 3/8"

Ø [inch]	3/8"
Ø [mm]	9.52
A [mm]	10
B [mm]	9
C [mm]	140
D [mm]	45
E [mm]	14

11135057

KUGELVENTIL MIT SERVICEHANH 1/2"

Ø [inch]	1/2"
Ø [mm]	12.7
A [mm]	13
B [mm]	10
C [mm]	140
D [mm]	45
E [mm]	14

11135058

KUGELVENTIL MIT SERVICEHAHN 5/8"

Ø [inch]	5/8"
Ø [mm]	15.88
A [mm]	16
B [mm]	14
C [mm]	160
D [mm]	54
E [mm]	17

11135059

KUGELVENTIL MIT SERVICEHAHN 3/4"

Ø [inch]	3/4"
Ø [mm]	19.05
A [mm]	19
B [mm]	16
C [mm]	170
D [mm]	54
E [mm]	17

11135051

KUGELVENTIL MIT SERVICEHANH 7/8"

Ø [inch]	7/8"
Ø [mm]	22.22
A [mm]	22
B [mm]	17
C [mm]	185
D [mm]	57
E [mm]	18

11135053

KUGELVENTIL MIT SERVICEHAHN 1" 1/8"

Ø [inch]	1"1/8
Ø [mm]	28.57
A [mm]	29
B [mm]	20
C [mm]	208
D [mm]	70
E [mm]	22

11135054

KUGELVENTIL MIT SERVICEHAHN 1" 3/8"

Ø [inch]	1"3/8
Ø [mm]	34.92
A [mm]	35
B [mm]	25
C [mm]	250
D [mm]	80
E [mm]	27

11135060

KUGELVENTIL MIT SERVICEHAHN 1 5/8"

Ø [inch]	1"5/8
Ø [mm]	41.27
A [mm]	41.5
B [mm]	29
C [mm]	280
D [mm]	100
E [mm]	33

Download

Dokumentation

Technisches Datenblatt

it en fr de
Bedienungsanleitung

it en

TECHNISCHE EIGENSCHAFTEN:

Verfügbare Modelle (9)

Maßgeschneiderte Lösungen

Dokumentation

Technisches Datenblatt

Bedienungsanleitung
