Linearer Diffusor aus Aluminium mit Schieber und zentraler Störklappe - 1 Schlitz

Project Wind
Luftdiffusion

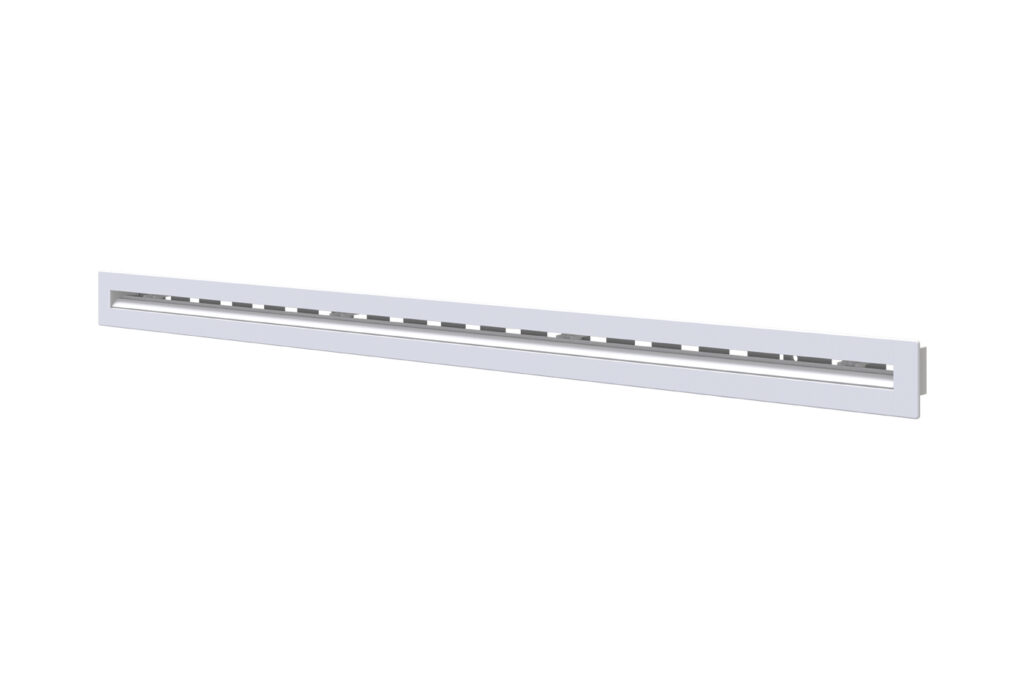

Linearer Aufputz-Diffusor aus Aluminium mit regulierbarem Stellschieber und zentraler Störklappe mit 1 Schlitz, Farbe Weiß.
Die Diffusoren werden in Bereichen eingesetzt, in denen Wert auf die Ästhetik der Decken gelegt wird, wie Büros, Tagungsräume und Hotels, und ermöglichen eine gleichmäßige Luftverteilung und eine hohe thermische Induktion.
Die Befestigung des Plenums, separat erhältlich, erfolgt mittels vorderer Schrauben und beweglichen C-förmigen Halterungen.
Der Schieber ermöglicht es, die gewünschte Luftmenge einzustellen, und kann mit einem Schraubendreher kalibriert werden.
Im Innern der Profile wurden Aufnahmen realisiert, die die Montage der verstellbaren Störklappen aus PVC ermöglichen.
Durch Änderung der Störklappenrichtung kann der Luftstrom je nach Installationsraum ausgerichtet und bei Bedarf ein Coandă-Effekt erzielt werden.

TECHNISCHE EIGENSCHAFTEN:

• Aus Aluminium in mattweiß gefertigt
• Befestigung mittels Schrauben und Halterungen
• Zur Wand- / Deckenmontage
• Plenum aus verzinktem Blech mit geschlossenzelligem Polyethylen beschichtet, separat erhältlich
• Eingebaute Kalibrierklappe
• Kontinuitäts-Kit separat erhältlich

Modelle

Verfügbare Modelle (5)

PWD301613

Sichtb. linearer Luftdurchlass aus ALUMINIUM mit Schieber & zentralem Leitblech L600 mm 1 Schlitz WEISS

L [mm]	600
L1 [mm]	645
A [mm]	66
B [mm]	49
C [mm]	60

Ausschreibungstext

Spezifikation
Sichtbarer Lineardiffusor aus Aluminium, 1-schlitzig, mit Drosselklappe und Mittelleitlamelle
Sichtbarer Lineardiffusor aus Aluminium für Zu- und Abluft. Erhältlich als 1-schlitzige Ausführung in Weiß. In den Profilen sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Mittelleitlamelle mit verstellbarem Tropfenprofil.
Die Befestigung am Plenum, das separat erhältlich ist, erfolgt mittels verschiebbarer C-Bügel und stirnseitiger Schrauben. Manuell einstellbare Schieber-Regelklappe.
Verbindungskit, separat erhältlich.
PWD301613 L= 600mm für 1-schlitzigen Lineardiffusor in Weiß
Marke Tecnosystemi S.p.A.

PWD301622

Sichtb. linearer Luftdurchlass aus ALUMINIUM mit Schieber & zentralem Leitblech L800 mm 1 Schlitz WEISS

L [mm]	800
L1 [mm]	845
A [mm]	66
B [mm]	49
C [mm]	60

Ausschreibungstext

SPEZIFIKATION
Sichtbarer Aluminium-Lineardiffusor mit 1 Schlitz, Drosselklappe und zentraler Leitlamelle.
Sichtbarer Aluminium-Lineardiffusor für Zuluft und Abluft. Erhältlich mit 1 Schlitz, Farbe Weiß. Im Inneren der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentrale Leitlamelle mit verstellbarem Tropfenprofil.
Die Befestigung am Plenum, separat erhältlich, erfolgt mittels verschiebbarer C-Bügel und frontaler Schrauben. Manuell einstellbare Schiebe-Regulierklappe.
Verbindungskit, separat erhältlich.
PWD301622 L= 800mm für Lineardiffusor mit 1 Schlitz, Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301631

Sichtb. linearer Luftdurchlass aus ALUMINIUM mit Schieber & zentralem Leitblech L1000 mm 1 Schlitz WHITE

L [mm]	1000
L1 [mm]	1045
A [mm]	66
B [mm]	49
C [mm]	60

Ausschreibungstext

Spezifikationen
Sichtbarer Lineardiffusor aus Aluminium mit 1 Schlitz, Volumenstromregler und zentraler Leitschaufel
Sichtbarer Lineardiffusor aus Aluminium für Zuluft und Abluft. Erhältlich mit 1 Schlitz in Weiß. Im Inneren der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentrale Leitschaufel mit verstellbarem Tropfenprofil.
Die Befestigung am Plenum, separat erhältlich, erfolgt mittels beweglicher C-Bügel und frontalen Schrauben. Manuell einstellbarer Schiebe-Volumenstromregler.
Verbindungskit, separat erhältlich.
PWD301631 L= 1000mm für Lineardiffusor mit 1 Schlitz in Weiß
Marke Tecnosystemi S.p.A.

PWD301640

ALUMINIUM freiliegender linearer Diffusor mit Schieber & zentralem Leitblech L1500 mm 1 Schlitz WEISS

L [mm]	1500
L1 [mm]	1545
A [mm]	66
B [mm]	49
C [mm]	60

Ausschreibungstext

Leistungsverzeichnis
Linearer Sichtdiffusor aus Aluminium mit 1 Schlitz, Drosselklappe und zentralem Deflektor
Linearer Sichtdiffusor aus Aluminium für Zu- und Abluft. Erhältlich mit 1 Schlitz, Farbe Weiß. Im Inneren der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Die Befestigung am Plenum, separat erhältlich, erfolgt mittels beweglicher C-Bügel und frontaler Schrauben. Manuell einstellbare Schieberegulierklappe.
Verbindungs-Kit, separat erhältlich.
PWD301640 L= 1500mm für linearen Diffusor mit 1 Schlitz, Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301649

Sichtb. linearer Luftdurchlass aus ALUMINIUM mit Schieber & Mittelabweiser L2000 mm 1 Schlitz WEISS

L [mm]	2000
L1 [mm]	2045
A [mm]	66
B [mm]	49
C [mm]	60

Ausschreibungstext

Lastenheft
Sichtbarer linearer Aluminium-Diffusor mit 1 Schlitz, Drosselklappe und zentralem Deflektor
Sichtbarer linearer Aluminium-Diffusor für Zuluft und Abluft. Erhältlich mit 1 Schlitz in Weiß. Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Die Befestigung am Plenum, separat erhältlich, erfolgt mittels beweglicher C-Halterungen und Stirnschrauben. Manuell einstellbare Schiebe-Regulierklappe.
Kontinuitäts-Kit, separat erhältlich.
PWD301649 L= 2000mm für linearen Diffusor mit 1 Schlitz in Weiß
Marke Tecnosystemi S.p.A.
