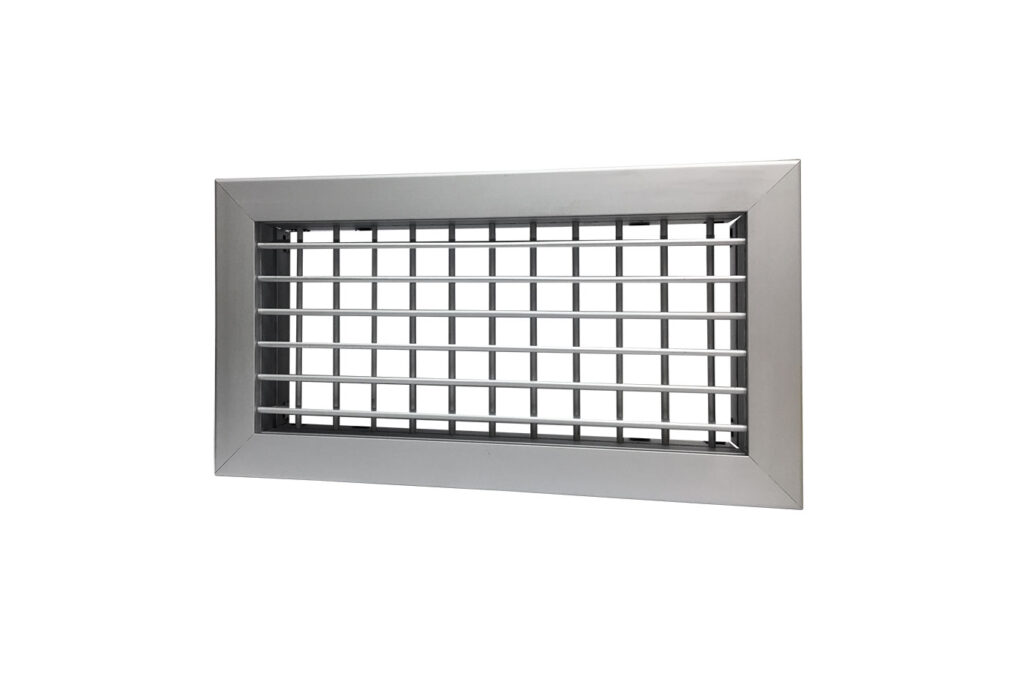

Grille de refoulement en aluminium anodisé

Project Wind
Diffusion d’air

Les grilles sont appliquées à tous les systèmes de climatisation, de chauffage et de recirculation, qui nécessitent le réglage du débit d’air, de l’extension et de la direction du jet.
La fixation au moyen de clips non visibles permet une application esthétiquement valide.
Les grilles, composées d’un cadre et d’une double rangée d’ailettes horizontales et verticales sont réglables individuellement.

CARACTÉRISTIQUES TECHNIQUES

• Fabriqué en aluminium anodisé
• Fixation au moyen de clips
• Ailettes horizontales et verticales réglables individuellement
• Prédisposé pour l’installation du registre d’étalonnage
• Pour l’installation murale

Modèles

Modèles disponibles (12)

W11161500

BOUCHES DE REFOULEMENT EN ALUMINIUM ANODISE, 232X132 / 200 X 100

DIMENSIONS EXTÉRIEURES CADRE [mm]	236 x 136
DIMENSIONS COL ARRIÈRE [mm]	190 x 90
TAILLE DU TROU D'INSTALLATION [mm]	200 x 100
PROFONDEUR COL ARRIÈRE [mm]	40

W11161505

BOUCHES DE REFOULEMENT EN ALUMINIUM ANODISE, 332 X 132 / 300 X 100

DIMENSIONS EXTÉRIEURES CADRE [mm]	336 x 136
DIMENSIONS COL ARRIÈRE [mm]	290 x 90
TAILLE DU TROU D'INSTALLATION [mm]	300 x 100
PROFONDEUR COL ARRIÈRE [mm]	40

W11161510

BOUCHES DE REFOULEMENT EN ALUMINIUM ANODISE, 400 X 100 / 432 X 132

DIMENSIONS EXTÉRIEURES CADRE [mm]	436 x 136
DIMENSIONS COL ARRIÈRE [mm]	390 x 90
TAILLE DU TROU D'INSTALLATION [mm]	400 x 100
PROFONDEUR COL ARRIÈRE [mm]	40

PWC100053

GRILLE D'ALIMENTATION EN ALUMINIUM ANODISÉ

DIMENSIONS EXTÉRIEURES CADRE [mm]	536 x 136
DIMENSIONS COL ARRIÈRE [mm]	490 x 90
TAILLE DU TROU D'INSTALLATION [mm]	500 x 100
PROFONDEUR COL ARRIÈRE [mm]	40

PWC100018

ANODISED ALUMINIUM SUPPLY GRILLES 632X132MM

DIMENSIONS EXTÉRIEURES CADRE [mm]	636 x 136
DIMENSIONS COL ARRIÈRE [mm]	590 x 90
TAILLE DU TROU D'INSTALLATION [mm]	600 x 100
PROFONDEUR COL ARRIÈRE [mm]	40

PWC100019

ANODISED ALUMINIUM SUPPLY GRILLES 1032X132MM

DIMENSIONS EXTÉRIEURES CADRE [mm]	1036 x 136
DIMENSIONS COL ARRIÈRE [mm]	990 x 90
TAILLE DU TROU D'INSTALLATION [mm]	1000 x 100
PROFONDEUR COL ARRIÈRE [mm]	40

W11161512

BOUCHES DE REFOULEMENT EN ALUMINIUM ANODISE, 300 X 150 / 332 X 182

DIMENSIONS EXTÉRIEURES CADRE [mm]	336 x 186
DIMENSIONS COL ARRIÈRE [mm]	290 x 140
TAILLE DU TROU D'INSTALLATION [mm]	300 x 150
PROFONDEUR COL ARRIÈRE [mm]	40

W11161515

BOUCHES DE REFOULEMENT EN ALUMINIUM ANODISE, 300 X 200 / 332 X 232

DIMENSIONS EXTÉRIEURES CADRE [mm]	336 x 236
DIMENSIONS COL ARRIÈRE [mm]	290 x 190
TAILLE DU TROU D'INSTALLATION [mm]	300 x 200
PROFONDEUR COL ARRIÈRE [mm]	40

W11161519

REGISTRE D'EQULIBRAGE, 332 X 182

DIMENSIONS EXTÉRIEURES CADRE [mm]	436 x 186
DIMENSIONS COL ARRIÈRE [mm]	390 x 140
TAILLE DU TROU D'INSTALLATION [mm]	400 x 150
PROFONDEUR COL ARRIÈRE [mm]	40

W11161520

BOUCHES DE REFOULEMENT EN ALUMINIUM ANODISE, 400 X 200 / 432 X 232

DIMENSIONS EXTÉRIEURES CADRE [mm]	436 x 236
DIMENSIONS COL ARRIÈRE [mm]	390 x 190
TAILLE DU TROU D'INSTALLATION [mm]	400 x 200
PROFONDEUR COL ARRIÈRE [mm]	40

W11161521

BOUCHES DE REFOULEMENT EN ALUMINIUM ANODISE, 500 X 150 / 532 X 182

DIMENSIONS EXTÉRIEURES CADRE [mm]	536 x 186
DIMENSIONS COL ARRIÈRE [mm]	490 x 140
TAILLE DU TROU D'INSTALLATION [mm]	500 x 150
PROFONDEUR COL ARRIÈRE [mm]	40

W11161522

REGISTRE D'EQULIBRAGE, 332 X 182

DIMENSIONS EXTÉRIEURES CADRE [mm]	536 x 236
DIMENSIONS COL ARRIÈRE [mm]	490 x 190
TAILLE DU TROU D'INSTALLATION [mm]	500 x 200
PROFONDEUR COL ARRIÈRE [mm]	40
