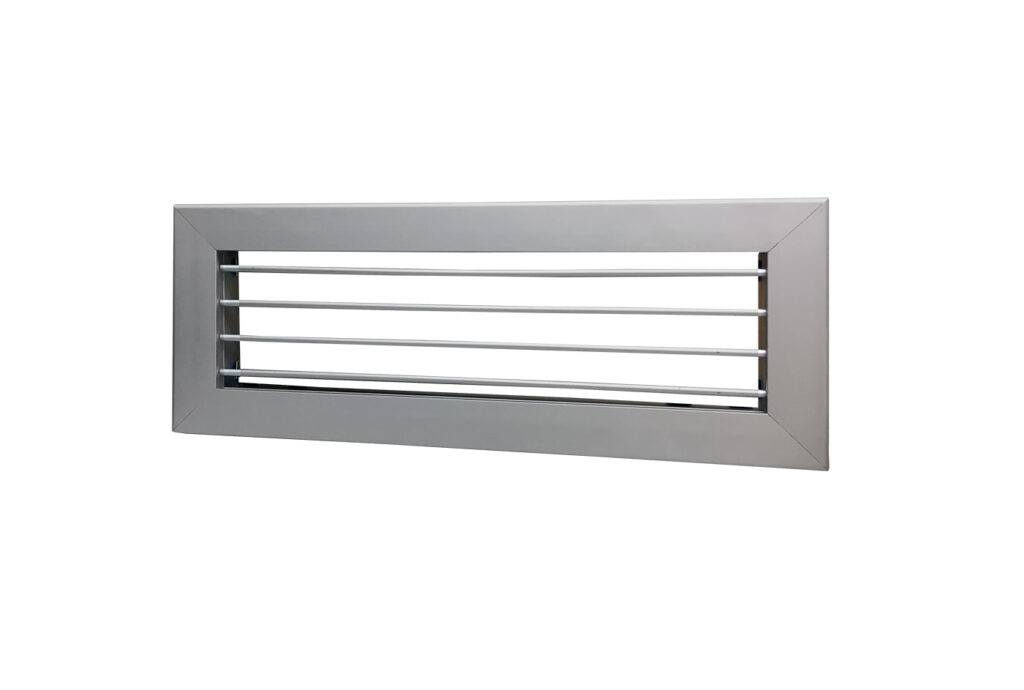

Abluftgitter aus eloxiertem Aluminium

Project Wind
Luftdiffusion

Sie bestehen aus einem Rahmen und einer einzelnen Reihe horizontal angeordneter verstellbarer Klappen und sind mit einem praktischen Befestigungssystem mit unsichtbaren Clips ausgestattet, das ein angenehmes ästhetisches Ergebnis bietet.

TECHNISCHE EIGENSCHAFTEN:

• Aus eloxiertem Aluminium
• Befestigung mittels Clips
• Verstellbare horizontale Klappen
• Zur Wandmontage geeignet

Modelle

Verfügbare Modelle (12)

W11161530

ABLUFTGITTER AUS ANODISIERTEM ALUMINIUM, 200 X 100 / 232 X 132

AUSSENMASSE [mm]	232 x 132
HINTERER HALS [mm]	190 x 90
EINBAULOCH [mm]	200 x 100
HINTERE KRAGENTIEFE [mm]	26

W11161535

ABLUFTGITTER AUS ANODISIERTEM ALUMINIUM, 300 X 100 / 332 X 132

AUSSENMASSE [mm]	332 x 132
HINTERER HALS [mm]	290 x 90
EINBAULOCH [mm]	300 x 100
HINTERE KRAGENTIEFE [mm]	26

W11161540

ABLUFTGITTER AUS ANODISIERTEM ALUMINIUM, 400 X 100 / 432 X 132

AUSSENMASSE [mm]	432 x 132
HINTERER HALS [mm]	390 x 90
EINBAULOCH [mm]	400 x 100
HINTERE KRAGENTIEFE [mm]	26

PWC100022

ANODISED ALUMINIUM RETURN GRILLES 632X132mm

AUSSENMASSE [mm]	632 x 132
HINTERER HALS [mm]	590 x 90
EINBAULOCH [mm]	600 x 100
HINTERE KRAGENTIEFE [mm]	26

PWC100023

ANODISED ALUMINIUM RETURN GRILLES 1032x132mm

AUSSENMASSE [mm]	1032 x 132
HINTERER HALS [mm]	990 x 90
EINBAULOCH [mm]	1000 x 100
HINTERE KRAGENTIEFE [mm]	26

W11161542

ABLUFTGITTER AUS ANODISIERTEM ALUMINIUM, 300 X 150 / 332 X 182

AUSSENMASSE [mm]	332 x 182
HINTERER HALS [mm]	290 x 140
EINBAULOCH [mm]	300 x 150
HINTERE KRAGENTIEFE [mm]	26

W11161545

ABLUFTGITTER AUS ANODISIERTEM ALUMINIUM, 300 X 200 / 332 X 232

AUSSENMASSE [mm]	332 x 232
HINTERER HALS [mm]	290 x 190
EINBAULOCH [mm]	300 x 200
HINTERE KRAGENTIEFE [mm]	26

W11161549

EINSTELLKLAPE, 332 X 182

AUSSENMASSE [mm]	432 x 182
HINTERER HALS [mm]	390 x 140
EINBAULOCH [mm]	400 x 150
HINTERE KRAGENTIEFE [mm]	26

W11161550

ABLUFTGITTER AUS ANODISIERTEM ALUMINIUM, 400 X 200 / 432 X 232

AUSSENMASSE [mm]	432 x 232
HINTERER HALS [mm]	390 x 190
EINBAULOCH [mm]	400 x 200
HINTERE KRAGENTIEFE [mm]	26

W11161552

ABLUFTGITTER

AUSSENMASSE [mm]	532 x 182
HINTERER HALS [mm]	490 x 140
EINBAULOCH [mm]	500 x 150
HINTERE KRAGENTIEFE [mm]	26

W11161554

EINSTELLKLAPE, 332 X 182

AUSSENMASSE [mm]	532 x 232
HINTERER HALS [mm]	490 x 190
EINBAULOCH [mm]	500 x 200
HINTERE KRAGENTIEFE [mm]	26

W11161555

ABLUFTGITTER AUS ANODISIERTEM ALUMINIUM, 500 X 300 / 532 X 332

AUSSENMASSE [mm]	532 x 332
HINTERER HALS [mm]	490 x 290
EINBAULOCH [mm]	500 x 300
HINTERE KRAGENTIEFE [mm]	26
