Voir la documentation

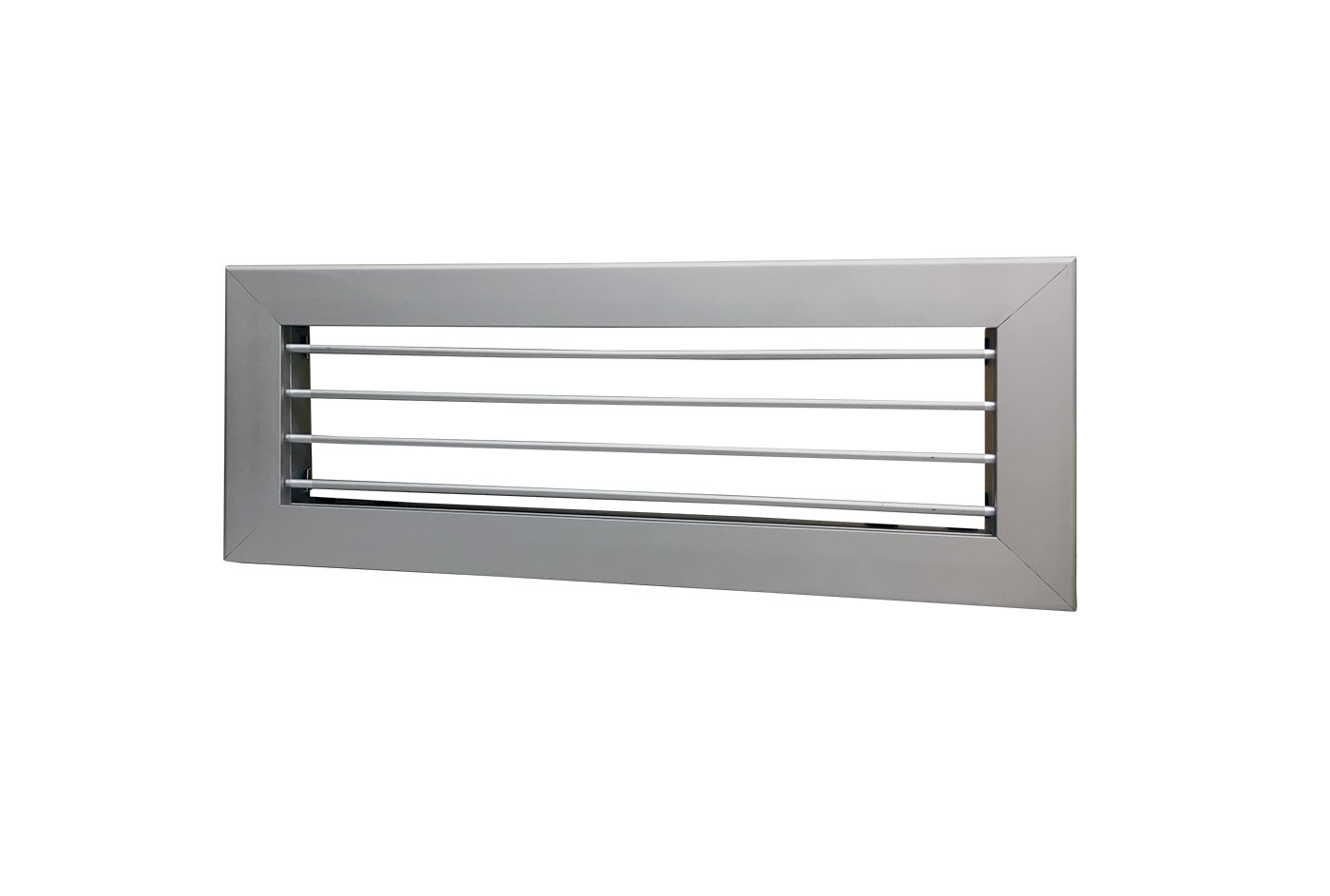

Grille de récupération en aluminium anodisé

Project Wind
Diffusion d’air

Composées d’un cadre et d’une seule rangée d’ailettes réglables disposées horizontalement, elles sont équipées d’un système de fixation pratique au moyen de pinces non visibles, offrant un résultat esthétique agréable.

CARACTÉRISTIQUES TECHNIQUES :

• Fabriqué en aluminium anodisé
• Fixation au moyen de clips
• Ailettes horizontales réglables
• Pour l’installation murale

Modèles

Modèles disponibles (12)

W11161530

GRILLES DE REPRESE ALUMINIUM ANODISE, 200 X 100 / 232 X 132

DIMENSIONS EXTÉRIEURES [mm]	232 x 132
COL ARRIÈRE [mm]	190 x 90
TROU D'INSTALLATION [mm]	200 x 100
PROFONDEUR COL ARRIÈRE [mm]	26

W11161535

GRILLES DE REPRESE ALUMINIUM ANODISE, 300 X 100 / 332 X 132

DIMENSIONS EXTÉRIEURES [mm]	332 x 132
COL ARRIÈRE [mm]	290 x 90
TROU D'INSTALLATION [mm]	300 x 100
PROFONDEUR COL ARRIÈRE [mm]	26

W11161540

GRILLES DE REPRESE ALUMINIUM ANODISE, 400 X 100 / 432 X 132

DIMENSIONS EXTÉRIEURES [mm]	432 x 132
COL ARRIÈRE [mm]	390 x 90
TROU D'INSTALLATION [mm]	400 x 100
PROFONDEUR COL ARRIÈRE [mm]	26

PWC100022

ANODISED ALUMINIUM RETURN GRILLES 632X132MM

DIMENSIONS EXTÉRIEURES [mm]	632 x 132
COL ARRIÈRE [mm]	590 x 90
TROU D'INSTALLATION [mm]	600 x 100
PROFONDEUR COL ARRIÈRE [mm]	26

PWC100023

ANODISED ALUMINIUM RETURN GRILLES 1032X132MM

DIMENSIONS EXTÉRIEURES [mm]	1032 x 132
COL ARRIÈRE [mm]	990 x 90
TROU D'INSTALLATION [mm]	1000 x 100
PROFONDEUR COL ARRIÈRE [mm]	26

W11161542

GRILLES DE REPRESE ALUMINIUM ANODISE, 300 X 150 / 332 X 182

DIMENSIONS EXTÉRIEURES [mm]	332 x 182
COL ARRIÈRE [mm]	290 x 140
TROU D'INSTALLATION [mm]	300 x 150
PROFONDEUR COL ARRIÈRE [mm]	26

W11161545

GRILLES DE REPRESE ALUMINIUM ANODISE, 300 X 200 / 332 X 232

DIMENSIONS EXTÉRIEURES [mm]	332 x 232
COL ARRIÈRE [mm]	290 x 190
TROU D'INSTALLATION [mm]	300 x 200
PROFONDEUR COL ARRIÈRE [mm]	26

W11161549

REGISTRE D'EQULIBRAGE, 332 X 182

DIMENSIONS EXTÉRIEURES [mm]	432 x 182
COL ARRIÈRE [mm]	390 x 140
TROU D'INSTALLATION [mm]	400 x 150
PROFONDEUR COL ARRIÈRE [mm]	26

W11161550

GRILLES DE REPRESE ALUMINIUM ANODISE, 400 X 200 / 432 X 232

DIMENSIONS EXTÉRIEURES [mm]	432 x 232
COL ARRIÈRE [mm]	390 x 190
TROU D'INSTALLATION [mm]	400 x 200
PROFONDEUR COL ARRIÈRE [mm]	26

W11161552

GRILLES D'ASPITATION

DIMENSIONS EXTÉRIEURES [mm]	532 x 182
COL ARRIÈRE [mm]	490 x 140
TROU D'INSTALLATION [mm]	500 x 150
PROFONDEUR COL ARRIÈRE [mm]	26

W11161554

REGISTRE D'EQULIBRAGE, 332 X 182

DIMENSIONS EXTÉRIEURES [mm]	532 x 232
COL ARRIÈRE [mm]	490 x 190
TROU D'INSTALLATION [mm]	500 x 200
PROFONDEUR COL ARRIÈRE [mm]	26

W11161555

GRILLES DE REPRESE ALUMINIUM ANODISE, 500 X 300 / 532 X 332

DIMENSIONS EXTÉRIEURES [mm]	532 x 332
COL ARRIÈRE [mm]	490 x 290
TROU D'INSTALLATION [mm]	500 x 300
PROFONDEUR COL ARRIÈRE [mm]	26
