AIRBOX Plenum aus PS Kunststoff für KWL

Apply.co
Luftaufbereitung - KWL

Der neue Kunststoff-Anschlusskasten PS für KWL ist die ideale Lösung für ein effizientes mechanisches Belüftungssystem (KWL) in Ihrem Haus oder Büro.
Airbox ist so konzipiert, dass es mit einer Vielzahl von mechanischen Lüftungsgeräten kompatibel ist, die eine einfache Installation und eine nahtlose Integration in Ihr bestehendes Lüftungssystem ermöglichen.
Seine kompakte Form und das ergonomische Design machen es für verschiedene Arten von Umgebungen geeignet, sowohl Wohn- als auch Geschäftsräume.
Der KWL-Schlauch kann hinten, oben oder seitlich angeschlossen werden.
Komplett mit Anpassungsdämpfern und einer großen Auswahl an Zubehör für eine schnelle und einfache Installation.
Vervollständigen Sie das Kit durch die Wahl der ästhetischen Abdeckung aus weißem ABS, mit Auswahlmöglichkeit unter den Modellen: Gemini – Virgo – Aries – Taurus.

TECHNISCHE EIGENSCHAFTEN:

• Plenum aus PS-Kunststoff (Polystyrol)
• Die Befestigung kann sowohl auf Gipskarton als auch auf Mauerwerk mit einer Mindesttiefe von 100 mm bis 150 mm erfolgen
• Befestigung auf Gipskarton mit selbstschneidenden Schrauben an den 4 Seitenflügeln
• Mit integrierter Blase
• Möglichkeit der installation der Libelle sowohl auf der baustellenabdeckung als auch im inneren des gehäuses Airbox
• Schutzdeckel mit Ausziehgriff
• Nr. 4 bügel aus metall 80 x 80 zur hinteren befestigung im lieferumfang enthalten
• Komplett mit Justierklappe mit Schraubendreherregulierung
• Hülsen komplett mit Schlauchklammer
• Möglichkeit des bruchs der seitenklappen aufgrund der einführung in das mauerwerk
• Möglichkeit, aus bis zu 4 Modellen von Abdeckgittern aus weißem ABS-Kunststoff zu wählen
• Bis zu 5 Muffeneingänge Ø 75 und Ø 90 möglich

Modelle

Verfügbare Modelle (6)

ACD600088

POLYSTYREN-VMC-KASTEN UND MUFFE FÜR ROHR Ø75

Ausschreibungstext

SPEZIFIKATION
cod. ACD600088

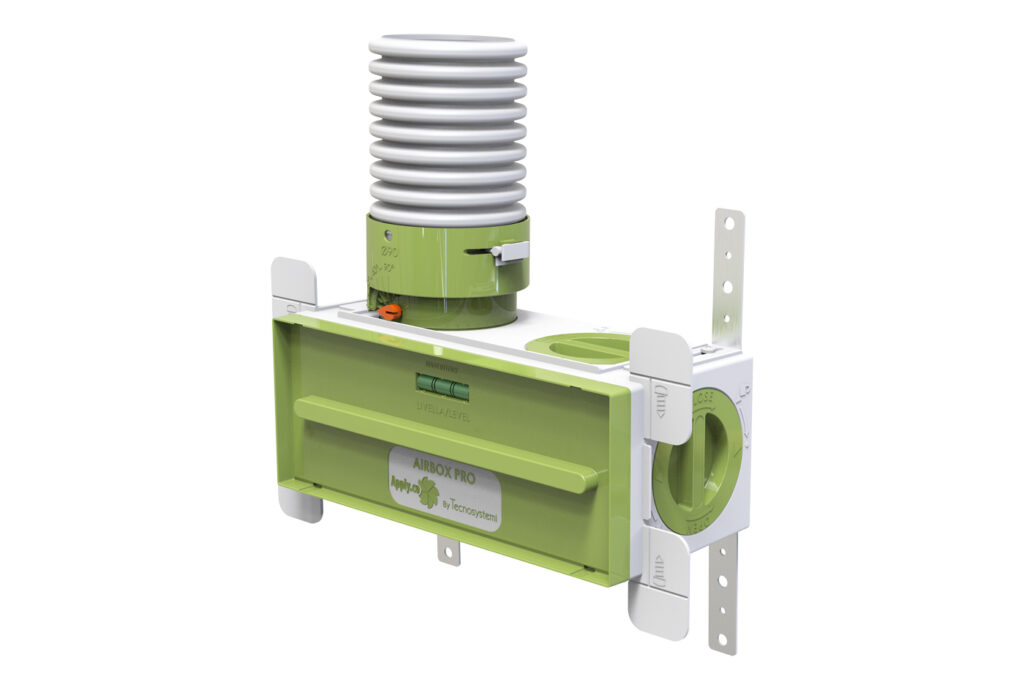

AIRBOX Plenum aus PS-Kunststoff für Wellrohr Ø75 für KWL

Plenum aus PS-Kunststoff (Polystyrol) für KWL-Systeme, ausgestattet mit Anschlussvorrichtungen, die den Anschluss ermöglichen von: -1 Stutzen an der Seitenwand; -2 Stutzen an der Rückwand; -2 Stutzen an der Unter-/Oberseite. Der Stutzen ist komplett mit Rohrklemme und einstellbarer Drosselklappe. Putzschutzdeckel, komplett mit Entnahmegriff. Die Befestigung an Gipskarton mit selbstschneidenden Schrauben wird durch die seitlichen Flügel vereinfacht. Diese können im Falle einer Installation an Mauerwerk entfernt werden.
Installierbar an Wand oder Decke, für Zuluft oder Abluft der Raumluft.
Lieferumfang: – Nr. 1 Stutzen Durchmesser Ø75 – Nr. 1 Dichtung Durchmesser Ø75 – Nr. 1 Plenum-Abdeckung mit Wasserwaage – Nr. 1 Teleskop-Halterungs-Kit (4 Halterungen + 4 Putzschrauben) – Nr. 4 Stopfen. Zusätzlich bei Bedarf: Stutzen-Kit für Rohr ø75 (5 Stk.) Art.-Nr. ACD600089 – Filter-Kit G2 (5 Stk.) Art.-Nr. ACC600093.
Zur Vervollständigung sind die ästhetischen Gitter L. 297 x H. 135 Farbe Weiß RAL 9016 erhältlich, Modell: -Gemini Art.-Nr. ACC600089 -Virgo Art.-Nr. ACC600090 -Aries Art.-Nr. ACC600091 -Taurus Art.-Nr. ACC600092.
Mindesttiefe des Trägers 98.5 mm; Mindesttiefe der Trägerverkleidung 10 mm.
Rahmenlochausschnitt: Höhe 105 mm; Breite 265 mm.
Stutzen Ø75 Länge 56 mm
Frontmaße Plenum mit Flügeln (BxH): 325×165 mm
Maße Plenum ohne Stutzen und Flügel (BxHxT): 265x105x98.5 mm

ACD600092

POLYSTYREN-VMC-KASTEN UND MUFFE FÜR ROHR Ø90

Ausschreibungstext

Spezifikation
Cod. ACD600092
AIRBOX Plenum aus PS-Kunststoff für Wellrohr Ø90 für KWL
Plenum aus PS-Kunststoff (Polystyrol) für KWL-System, ausgestattet mit Anschlussvorrichtungen, die den Anschluss ermöglichen von: -1 Stutzen an der Seitenwand; -2 Stutzen an der Rückwand; -2 Stutzen an der Unter-/Oberseite. Der Stutzen ist komplett mit Rohrklemme und einstellbarer Drosselklappe. Putzschutzabdeckung, komplett mit Entnahmegriff. Die Befestigung an Gipskartonplatten mit selbstschneidenden Schrauben wird durch die seitlichen Flügel vereinfacht. Diese können bei der Installation an Mauerwerk entfernt werden.
An Wand oder Decke installierbar, für Zuluft oder Abluft.
Lieferumfang: – Nr. 1 Stutzen Durchmesser Ø90 – Nr. 1 Dichtung Durchmesser Ø90 – Nr. 1 Plenumabdeckung mit Wasserwaage – Nr. 1 Teleskop-Halterungskit (4 Halterungen + 4 Putzschrauben) – Nr. 4 Stopfen. Bei Bedarf zusätzlich Stutzen-Kit für Rohr ø90 (5 Stk.) Cod. ACD600090 – Filter-Kit G2 (5 Stk.) Cod. ACC600093.
Zur Vervollständigung sind die Designgitter L. 297 x H. 135 Farbe Weiß RAL 9016 erhältlich, Modell: -Gemini Cod. ACC600089 -Virgo Cod. ACC600090 -Aries Cod. ACC600091 -Taurus Cod. ACC600092.
Mindesteinbautiefe 98.5 mm; Mindestverkleidungstiefe 10 mm.
Ausschnittmaß Rahmen: Höhe 105 mm; Breite 265 mm.
Stutzen Ø75 Länge 56 mm
Frontabmessungen Plenum mit Flügeln (BxH): 325×165 mm
Abmessungen Plenum ohne Stutzen und Flügel (BxHxT): 265x105x98.5 mm

ACD600089

KIT MUFFEN FÜR Ø75-Rohr

Ausschreibungstext

SPEZIFIKATION
cod. ACD600088
AIRBOX Plenum aus PS-Kunststoff für Wellrohr Ø75 für KWL
