DQA Quadratischer Diffusor 1 - 2 - 3 - 4-Wege aus weiß lackiertem Aluminium

Project Wind
Luftdiffusion

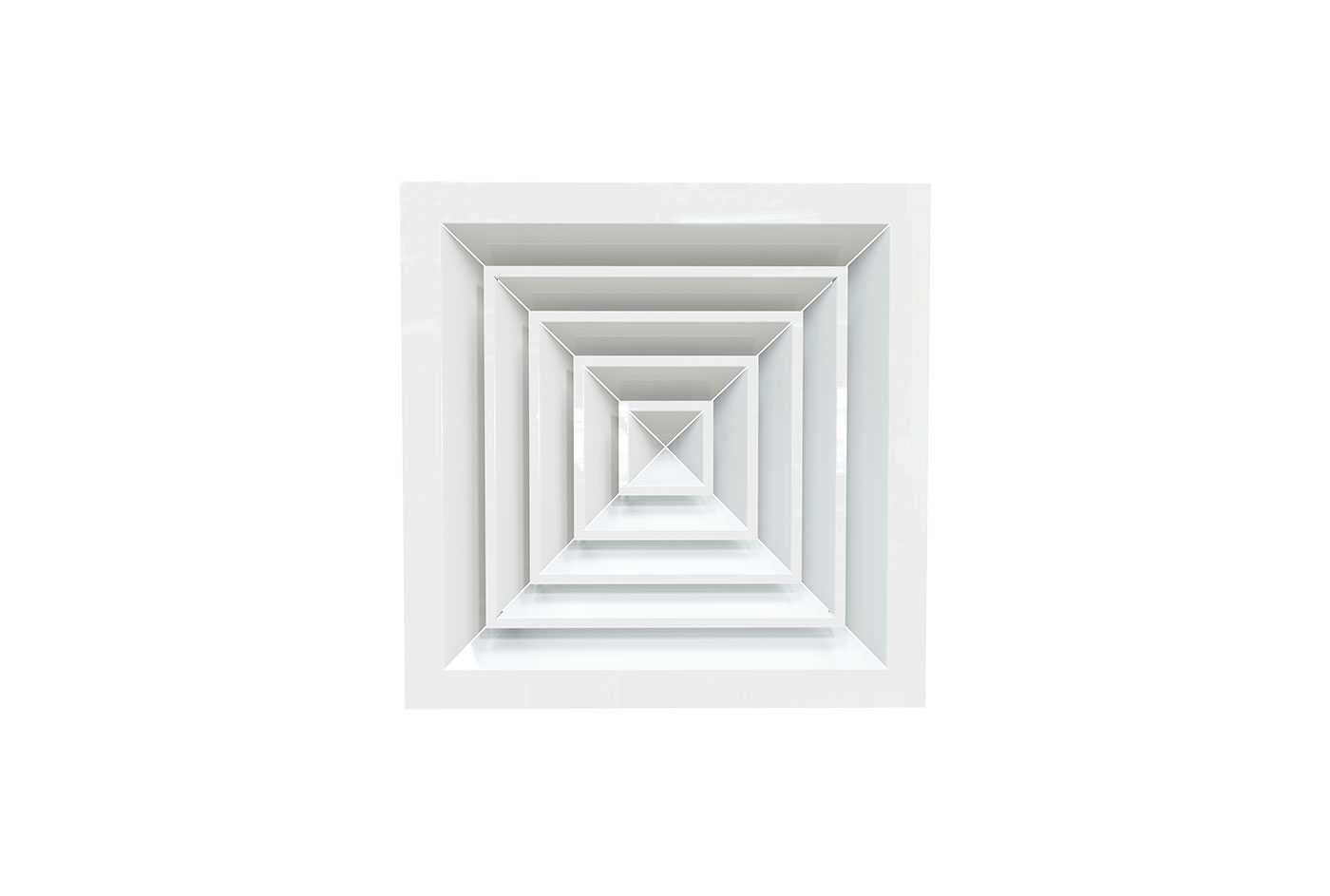

Quadratischer und multidirektionaler Diffusor mit 1-2-3-4 Wegen aus weiß lackiertem Aluminium, mit herausziehbaren Kegeln.
Die Befestigung des Diffusors erfolgt mittels verdeckter Schrauben am Kragen des Diffusors selbst.
Diffusor, ideal für die Wand- oder Deckenmontage, im Vor- und Rücklauf, auf einer Höhe zwischen 2,5 m und 3,1 m.

TECHNISCHE EIGENSCHAFTEN:

• Gefertigt aus weiß lackiertem Aluminium
• Geeignet für Luftzufuhr und -ableitung
• Hohe Funktionseffizienz

Modelle

Verfügbare Modelle (18)

W11161620

QUADRATISCHE VERTEILER AUS ALUMINIUM 2 WEGEN 150X150, WEISS

ANZ. WEGE	2

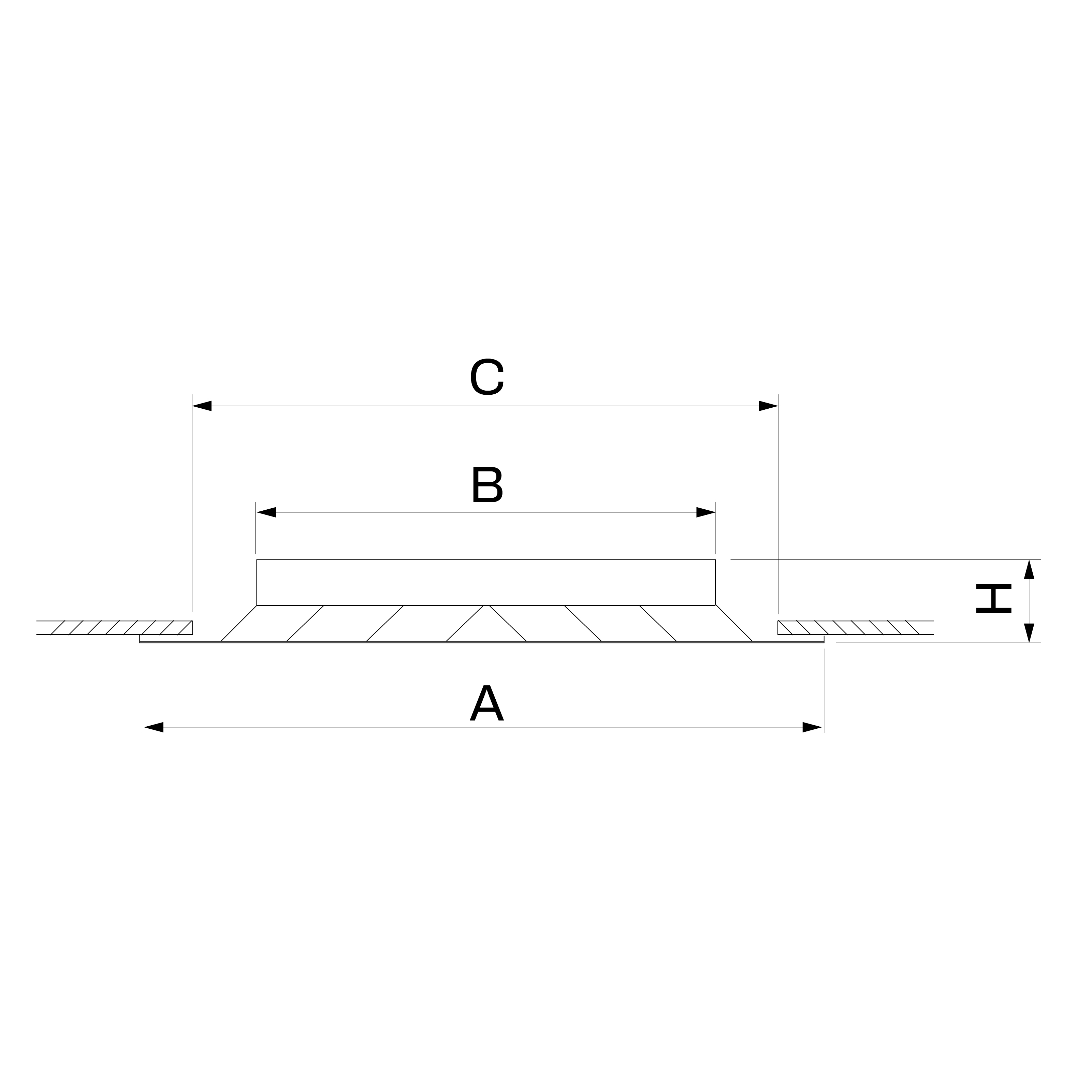

A [mm]	295 x 295
B [mm]	150 x 150
C [mm]	240 x 240
H [mm]	50

W11161630

QUADRATISCHE VERTEILER AUS ALUMINIUM 3 WEGEN 150X150, WEISS

ANZ. WEGE	3
A [mm]	295 x 295
B [mm]	150 x 150
C [mm]	240 x 240
H [mm]	50

W11161640

QUADRATISCHE VERTEILER AUS ALUMINIUM 4 WEGEN 150X150, WEISS

ANZ. WEGE	4
A [mm]	295 x 295
B [mm]	150 x 150
C [mm]	240 x 240
H [mm]	50

W11161612

QUADRATISCHE VERTEILER AUS ALUMINIUM 1 VIA 225X225

ANZ. WEGE	1
A [mm]	370 x 370
B [mm]	225 x 225
C [mm]	315 x 315
H [mm]	50

W11161622

QUADRATISCHE VERTEILER AUS ALUMINIUM 2 WEGEN, WEISS

ANZ. WEGE	2
A [mm]	370 x 370
B [mm]	225 x 225
C [mm]	315 x 315
H [mm]	50

W11161632

QUADRATISCHE VERTEILER AUS ALUMINIUM 3 WEGEN 225X225, WEISS

ANZ. WEGE	3
A [mm]	370 x 370
B [mm]	225 x 225
C [mm]	315 x 315
H [mm]	50

W11161642

QUADRATISCHE VERTEILER AUS ALUMINIUM 4 WEGES 225X225, WEISS

ANZ. WEGE	4
A [mm]	370 x 370
B [mm]	225 x 225
C [mm]	315 x 315
H [mm]	50

W11161613

QUADRATISCHE VERTEILER AUS ALUMINIUM 1 VIA 300X300

ANZ. WEGE	1
A [mm]	445 x 445
B [mm]	300 x 300
C [mm]	390 x 390
H [mm]	50

W11161623

QUADRATISCHE VERTEILER AUS ALUMINIUM 2 WEGEN 300X300, WEISS

ANZ. WEGE	2
A [mm]	445 x 445
B [mm]	300 x 300
C [mm]	390 x 390
H [mm]	50

W11161633

QUADRATISCHE VERTEILER AUS ALUMINIUM 3 WEGEN 300X300, WEISS

ANZ. WEGE	3
A [mm]	445 x 445
B [mm]	300 x 300
C [mm]	390 x 390
H [mm]	50

W11161643

QUADRATISCHE VERTEILER AUS ALUMINIUM 4 WEGEN 300X300, WEISS

ANZ. WEGE	4
A [mm]	445 x 445
B [mm]	300 x 300
C [mm]	390 x 390
H [mm]	50

W11161614

QUADRATISCHE VERTEILER AUS ALUMINIUM 1 VIA 375X375

ANZ. WEGE	1
A [mm]	520 x 520
B [mm]	375 x 375
C [mm]	465 x 465
H [mm]	50

W11161624

QUADRATISCHE VERTEILER AUS ALUMINIUM 2 WEGEN 375X375, WEISS

ANZ. WEGE	2
A [mm]	520 x 520
B [mm]	375 x 375
C [mm]	465 x 465
H [mm]	50

W11161634

QUADRATISCHE VERTEILER AUS ALUMINIUM 3 WEGEN 375X375, WEISS

ANZ. WEGE	3
A [mm]	520 x 520
B [mm]	375 x 375
C [mm]	465 x 465
H [mm]	50

W11161644

QUADRATISCHE VERTEILER AUS ALUMINIUM 4 WEGEN 375X375, WEISS

ANZ. WEGE	4
A [mm]	520 x 520
B [mm]	375 x 375
C [mm]	465 x 465
H [mm]	50

W11161616

QUADRATISCHE VERTEILER AUS ALUMINIUM 1 VIA 450X450

ANZ. WEGE	1
A [mm]	595 x 595
B [mm]	450 x 450
C [mm]	540 x 540
H [mm]	50

W11161626

QUADRATISCHE VERTEILER AUS ALUMINIUM 2 WEGEN 450X450, WEISS

ANZ. WEGE	2
A [mm]	595 x 595
B [mm]	450 x 450
C [mm]	540 x 540
H [mm]	50

W11161646

QUADRATISCHE VERTEILER AUS ALUMINIUM 4 WEGEN 450X450, WEISS

ANZ. WEGE	4
A [mm]	595 x 595
B [mm]	450 x 450
C [mm]	540 x 540
H [mm]	50
