Isoliertes verteiler-plenum für KWL für kanalisierten schlauch 4-6-8-10-12 ausgänge Ø 90 mit muffen, komplett mit kalibrierklappe mit regulierung
Apply.co- Luftaufbereitung - KWL

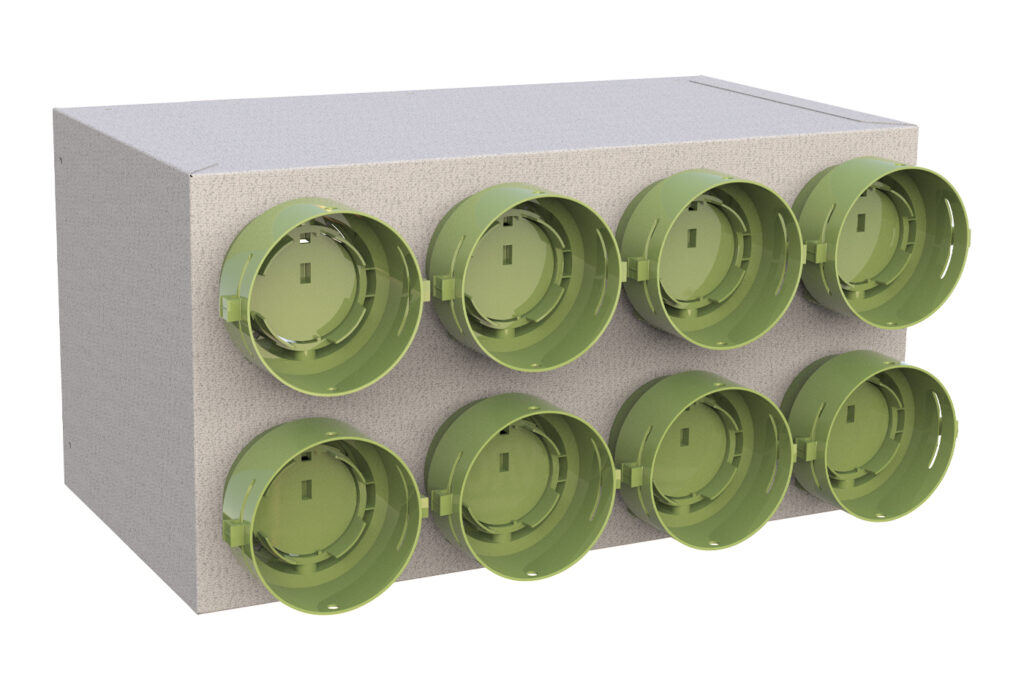

Verteiler-Plenum für KWL aus verzinktem Blech mit Außenisolierung aus Polyethylen (Dicke 3 mm), entwickelt für die Anwendung mit kanalisierten Schläuchen.
Das Plenum ist mit einem Einlaufkragen mit doppeltem Durchmesser Ø150 / Ø200 oder dreifachem Durchmesser Ø100 / Ø125 / Ø150 ausgestattet (siehe Tabelle der Abmessungen).
Vorgerüstet mit einem vorgebohrten Einlauf, der bei Bedarf durchbrochen werden muss.
Die vormontierten Kragen Ø90 (siehe Tabelle der Abmessungen) sind mit Stellschieber, der mittels Schraubendreher einstellbar ist, versehen.
TECHNISCHE EIGENSCHAFTEN:
• Aus verzinktem Blech
• Außendämmung aus 3 mm starkem Polyethylen
• Verfügbar mit Doppel-Einlasskragen Ø150 – Ø200 oder Dreifach Ø100 – Ø125 – Ø150
• Schellen am Ausgang laut Tabelle
• Komplett mit Halterungen für Deckenmontage
• Einschubbohrungen für Ober- und Rückseite
• Komplett mit Justierklappe mit Schraubendreherregulierung
• vormontierte gelieferte Plenum
Modelle
Verfügbare Modelle (7)
ACD600114
ISOLIERTE VERTEILERKAMMER FÜR VMC FÜR FLEXIBLE ROHR DURCHMESSER 90 - 4 ABGÄNGE EINGANG Ø150/200 TS-FITTING
| A [mm] | 230 |
|---|---|
| B [mm] | 240 |
| C [mm] | 250 |
| Ø EINGANG [mm] | 150 / 200 |
| Nr. AUSGÄNGE - Ø [mm] | 4 - 90 |
Maßgeschneiderte Lösungen
Haben Sie kein Produktmodell gefunden, das Ihren Anforderungen entspricht?
Kontaktieren Sie uns, um eine maßgeschneiderte Lösung für Sie zu finden.
