Isoliertes Verteiler-Plenum H160 für KWL für kanalisierten Schlauch 6 - 8 Ausgänge Ø75 und Ø90 mit Muffen mit Stellschieber für die Einstellung

Apply.co
Luftaufbereitung - KWL

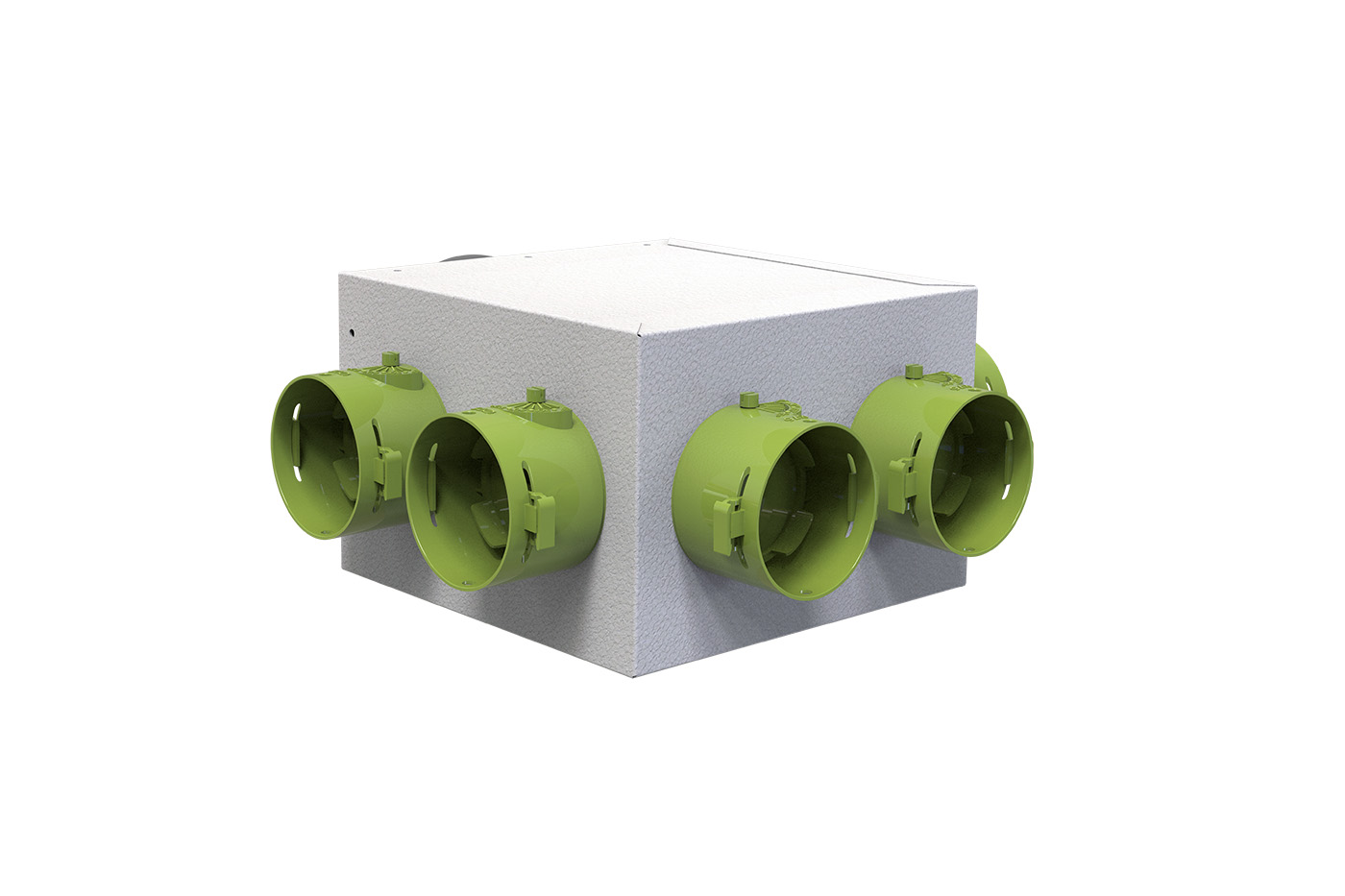

Verteiler-Plenum für KWL aus verzinktem Blech mit Außenisolierung aus Polyethylen (Dicke 3 mm), entwickelt für die Anwendung mit kanalisierten Schläuchen.
Das reduzierte Höhenmaß ermöglicht die Installation in engen Bereichen (zum Beispiel Zwischendecken).
Das Plenum ist mit einem Einlaufkragen für Rohre Ø150 mm (nicht montiert) und mit 6 oder 8 vormontierten Auslaufkragen von Ø75 oder Ø90 mit Schieber versehen.
Vorgerüstet mit zwei vorgebohrten Einläufen Ø150, die bei Bedarf durchbrochen werden müssen.

TECHNISCHE EIGENSCHAFTEN:

• Gefertigt aus verzinktem Blech.
• Innendämmung aus Polyethylen, Dicke 3 mm.
• Einlaufkragen Ø150.

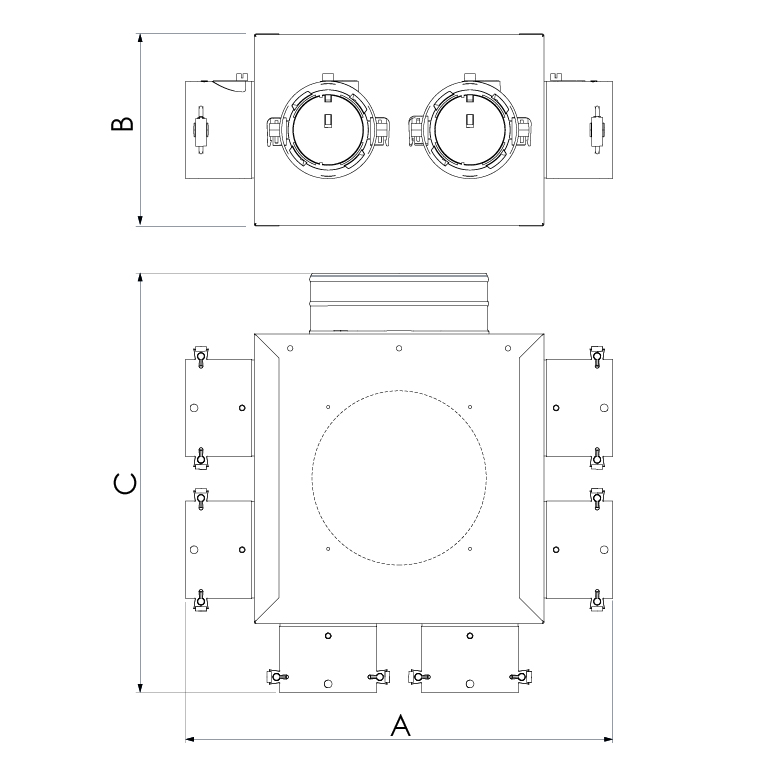

• Auslaufkragen gemäß Tabelle.
• Ausgestattet mit Bügeln für die Deckenmontage.
• Muffe mit Stellschieber für die Einstellung mittels Schraubendreher.
• Plenum wird vormontiert mit Frontmanschetten geliefert.

Modelle
