Linearer Unterputz-Diffusor aus Aluminium mit Schieber, gedämmtem Plenum und zentraler Störklappe

Project Wind
Luftdiffusion

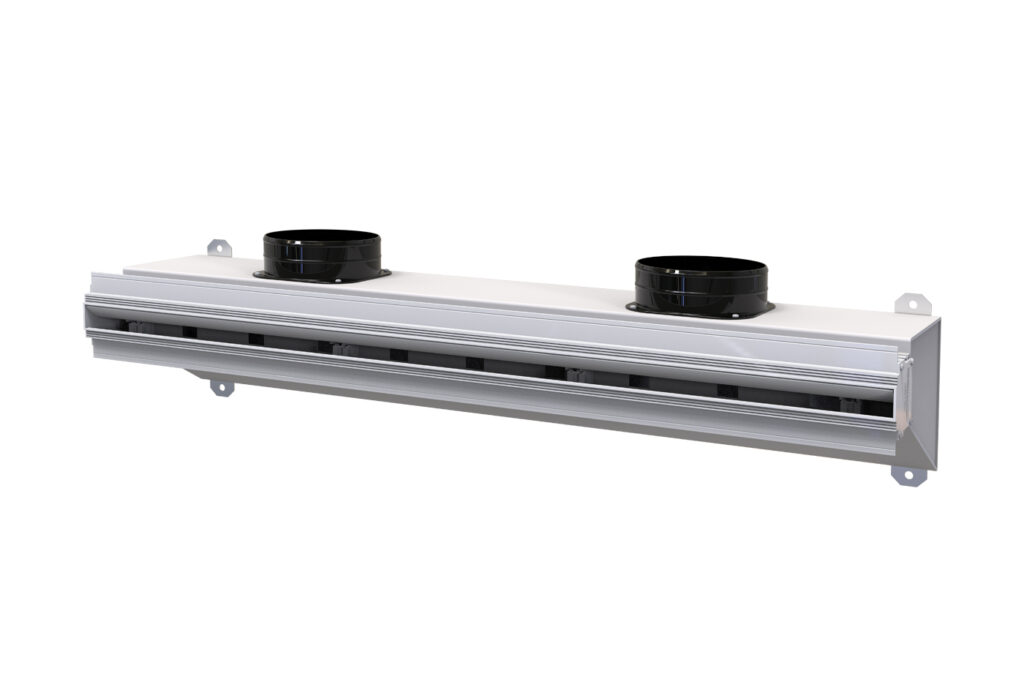

Linearer Unterputz-Diffusor aus Aluminium mit Schieber, gedämmtem Plenum und zentraler Störklappe.
Verfügbar mit Schlitzen von 20 oder 30 mm in weißer oder schwarzer Farbe.
Das Plenum mit einzigartigem und außergewöhnlichem Design ist aus verzinktem Blech mit Beschichtung aus geschlossenzelligem Polyethylen gefertigt.
Dieser lineare Unterputz-Diffusor vereint Funktionalität mit Design, indem er sich perfekt in alle Räumlichkeiten integriert, und ermöglicht eine gleichmäßige Luftverteilung und eine hohe thermische Induktion.
Die Einlaufkragen sind in der Verpackung enthalten und müssen je nach Installationsanforderungen eingebaut werden.
Das Plenum ist mit weiteren Installationskästen sowohl für zusätzliche Kanalisationen als auch für KWL-Leitungen ausgestattet, die bei Bedarf durchbrochen werden können.
Der Schieber ermöglicht es, die gewünschte Luftmenge einzustellen, und kann mit einem Schraubendreher kalibriert werden.
Im Innern der Profile wurden Aufnahmen realisiert, die die Montage der verstellbaren zentralen Störklappe aus PVC ermöglichen.

TECHNISCHE EIGENSCHAFTEN

• Linearer Unterputz-Diffusor aus weiß oder schwarz lackiertem Aluminium
• Anschlusskasten aus verzinktem Blech mit Polyethylen-Beschichtung in geschlossenen Zellen (sp.3mm)
• Geeignet sowohl für Luftvorlauf als auch für Luftrücklauf
• Regulierbarer Schieber
• Zentraler Deflektor zur Ausrichtung des Luftstroms
• Collets d’entrée d’air inclus dans l’emballage (non montés)
• Vorkehrungen für zusätzliche Kanalisierungen und für VMC Ø75/90 (Ref. ACD600089 – ACD600090)
• Befestigungsbügel an Zwischendecke im Lieferumfang enthalten
• Kompatibel mit dem PWC500027 Continuity Kit
• Befestigung mittels Schrauben und Halterungen
• Zur Wand- / Deckenmontage
• Kontinuitäts-Kit separat erhältlich

Modelle

Verfügbare Modelle (20)

PWD301537

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L600 mm Schlitz 20 mm WHITE

L [mm]	600
A [mm]	20
A1 [mm]	100
ANSCHLUSS Ø150	1

Ausschreibungstext

SPEZIFIKATION

Lineardiffusor für verdeckten Einbau aus Aluminium mit Drosselklappe, isoliertem Plenum und zentralem Leitblech.
Erhältlich mit einer Schlitzbreite von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, ausgekleidet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Anschlussmöglichkeiten mit bei Bedarf ausbrechbaren Sollbruchstellen, sowohl für zusätzliche Kanäle als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schiebe-Regulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Leitblechs ermöglichen.
Zentrales Leitblech mit verstellbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301537 L= 600mm für Lineardiffusor SCHLITZ 20 mm Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301538

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L600 mm Schlitz 20 mm BLACK

L [mm]	600
A [mm]	20
A1 [mm]	100
ANSCHLUSS Ø150	1

Ausschreibungstext

Spezifikation
Linearer, verdeckt liegender Diffusor aus Aluminium mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Erhältlich mit 20 oder 30 mm Schlitz in Weiß oder Schwarz.
Plenum aus verzinktem Blech, mit geschlossenzelligem Polyethylen ausgekleidet und mit zusätzlichen Vorbereitungen mit vorgestanzten Öffnungen zum Ausbrechen bei Bedarf, sowohl für zusätzliche Kanalisierungen als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der entsprechenden Seite installiert werden.
Manuell einstellbare Schiebe-Regulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301538 L= 600mm für linearen Diffusor SCHLITZ 20 mm Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301545

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L600 mm Schlitz 30 mm WHITE

L [mm]	600
A [mm]	30
A1 [mm]	110
ANSCHLUSS Ø150	1

Ausschreibungstext

Spezifikation

Verdeckter linearer Aluminium-Diffusor mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Erhältlich mit einem Schlitz von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorbereitungen mit vorgestanzten Ausbrüchen, die bei Bedarf durchgebrochen werden können, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Einlassstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schieberegulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301545 L= 600mm für linearen Diffusor SCHLITZ 30 mm Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301546

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L600 mm Schlitz 30 mm BLACK

L [mm]	600
A [mm]	30
A1 [mm]	110
ANSCHLUSS Ø150	1

Ausschreibungstext

Spezifikation

Verdeckter Linearer Diffusor aus Aluminium mit Drosselklappe, gedämmtem Plenum und zentralem Deflektor.
Erhältlich mit 20 oder 30 mm Schlitz in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorrüstungen mit Sollbruchstellen zum Ausbrechen bei Bedarf, sowohl für zusätzliche Kanäle als auch für KWL-Leitungen Ø 75/90.
Die Eintrittsstutzen sind im Lieferumfang enthalten und sind je nach Bedarf auf der betreffenden Seite montierbar.
Manuell einstellbare Schieberegulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301546 L= 600mm für linearen Diffusor SCHLITZ 30 mm Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301553

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L800 mm Schlitz 20 mm WHITE

L [mm]	800
A [mm]	20
A1 [mm]	100
ANSCHLUSS Ø150	2

Ausschreibungstext

SPEZIFIKATION
Linearer Einbaudiffusor aus Aluminium mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Erhältlich mit einer Schlitzbreite von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorbereitungen mit vorgestanzten Ausbrüchen, die bei Bedarf herausgebrochen werden können, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der betreffenden Seite installiert werden.
Manuell einstellbare Schieberegulierklappe.
In den Profilen sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301553 L= 800mm für linearen Diffusor SCHLITZ 20 mm Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301554

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L800 mm Schlitz 20 mm BLACK

L [mm]	800
A [mm]	20
A1 [mm]	100
ANSCHLUSS Ø150	2

Ausschreibungstext

Spezifikation
Verdeckter Lineardiffusor aus Aluminium mit Drosselklappe, gedämmtem Plenum und zentralem Deflektor.
Erhältlich mit einer Schlitzbreite von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Stahlblech, ausgekleidet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren vorgestanzten Öffnungen zum Ausbrechen bei Bedarf, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite montiert werden.
Manuell einstellbare Schieberegulierklappe.
In den Profilen sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des verstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit drehbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301554 L= 800mm für Lineardiffusor Schlitzbreite 20 mm Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301561

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L800 mm Schlitz 30 mm WHITE

L [mm]	800
A [mm]	30
A1 [mm]	110
ANSCHLUSS Ø150	2

Ausschreibungstext

LASTENHEFT
Verdeckter linearer Diffusor aus Aluminium mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Erhältlich mit einer Schlitzbreite von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, mit geschlossenzelligem Polyethylen beschichtet und ausgestattet mit weiteren Vorrüstungen mit vorgestanzten Ausbrechöffnungen, die bei Bedarf durchbrochen werden können, sowohl für zusätzliche Kanäle als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf auf der entsprechenden Seite installiert werden.
Manuell einstellbare Schieberegulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301561 L= 800mm für linearen Diffusor SCHLITZBREITE 30 mm Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301562

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L800 mm Schlitz 30 mm BLACK

L [mm]	800
A [mm]	30
A1 [mm]	110
ANSCHLUSS Ø150	2

Ausschreibungstext

SPEZIFIKATION

Linearer, verdeckt liegender Diffusor aus Aluminium mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Erhältlich mit einer Schlitzbreite von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, mit geschlossenzelligem Polyethylen beschichtet und mit weiteren Vorbereitungen mit Sollbruchstellen zum Ausbrechen bei Bedarf ausgestattet, sowohl für zusätzliche Kanalisierungen als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schieberegulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler, schwenkbarer Deflektor mit Tropfenprofil.
Verbindungs-Kit, separat erhältlich.
PWD301562 L= 800mm für linearen Diffusor SCHLITZ 30 mm Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301569

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L1000 mm Schlitz 20 mm WHITE

L [mm]	1000
A [mm]	20
A1 [mm]	100
ANSCHLUSS Ø150	2

Ausschreibungstext

SPEZIFIKATION

Verdeckter Linear-Diffusor aus Aluminium mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Erhältlich mit einer Schlitzbreite von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorrüstungen mit vorgestanzten Öffnungen zum Ausbrechen bei Bedarf, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schiebe-Regulierklappe.
In den Profilen sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Befestigung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler, schwenkbarer Deflektor mit Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301569 L= 1000mm für Linear-Diffusor SCHLITZBREITE 20 mm Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301570

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L1000 mm Schlitz 20 mm BLACK

L [mm]	1000
A [mm]	20
A1 [mm]	100
ANSCHLUSS Ø150	2

Ausschreibungstext

Spezifikation
Einbau-Lineardiffusor aus Aluminium mit Drosselklappe, gedämmtem Plenum und zentralem Deflektor.
Erhältlich mit 20 oder 30 mm Schlitz in Weiß oder Schwarz.
Plenum aus verzinktem Stahlblech, mit geschlossenzelligem Polyethylen ausgekleidet und mit zusätzlichen Vorbereitungen (Sollbruchstellen zum Ausbrechen bei Bedarf) ausgestattet, sowohl für zusätzliche Kanäle als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der entsprechenden Seite montiert werden.
Manuell einstellbare Schiebe-Regulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301570 L= 1000mm für Lineardiffusor SCHLITZ 20 mm Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301577

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L1000 mm Schlitz 30 mm WHITE

L [mm]	1000
A [mm]	30
A1 [mm]	110
ANSCHLUSS Ø150	2

Ausschreibungstext

SPEZIFIKATION
Linearer Unterputz-Luftauslass aus Aluminium mit Drosselklappe, gedämmtem Plenum und zentralem Deflektor.
Erhältlich mit einer Schlitzbreite von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorrüstungen mit vorgestanzten Ausbrüchen zum Herausbrechen bei Bedarf, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schieberegulierklappe.
In den Profilen sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301577 L= 1000mm für linearen Luftauslass SCHLITZ 30 mm Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301578

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L1000 mm Schlitz 30 mm BLACK

L [mm]	1000
A [mm]	30
A1 [mm]	110
ANSCHLUSS Ø150	2

Ausschreibungstext

SPEZIFIKATION
Verdeckter Lineardiffusor aus Aluminium mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Erhältlich mit 20 oder 30 mm Schlitz in Weiß oder Schwarz.
Plenum aus verzinktem Stahlblech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorbereitungen mit vorgestanzten Ausbrüchen, die bei Bedarf sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90 auszubrechen sind.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der betreffenden Seite installiert werden.
Manuell einstellbare Schiebe-Einstellklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301578 L= 1000mm für Lineardiffusor SCHLITZ 30 mm Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301585

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L1500 mm Schlitz 20 mm WHITE

L [mm]	1500
A [mm]	20
A1 [mm]	100
ANSCHLUSS Ø150	3

Ausschreibungstext

Leistungsverzeichnis

Linearer verdeckter Aluminium-Diffusor mit Drosselklappe, isoliertem Anschlusskasten und zentralem Leitblech.
Erhältlich mit einem Schlitz von 20 oder 30 mm in Weiß oder Schwarz.
Anschlusskasten aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorbereitungen mit vorgestanzten Ausbrüchen, die bei Bedarf zu durchbrechen sind, sowohl für zusätzliche Kanäle als auch für KWL-Leitungen Ø 75/90.
Die Einlassstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der entsprechenden Seite installiert werden.
Manuell einstellbare Schiebe-Regulierklappe.
Im Inneren der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Leitblechs ermöglichen.
Zentrales Leitblech mit verstellbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301585 L= 1500mm für linearen Diffusor, Schlitz 20 mm, Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301586

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L1500 mm Schlitz 20 mm BLACK

L [mm]	1500
A [mm]	20
A1 [mm]	100
ANSCHLUSS Ø150	3

Ausschreibungstext

SPEZIFIKATION
Verdeckter linearer Diffusor aus Aluminium mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Erhältlich mit Schlitz in 20 oder 30 mm, in Weiß oder Schwarz.
Plenum aus verzinktem Blech, mit geschlossenzelligem Polyethylen beschichtet und mit weiteren vorgestanzten Ausbrüchen versehen, die bei Bedarf für zusätzliche Kanalisierungen oder KWL-Leitungen Ø 75/90 durchbrochen werden können.
Die Einlassstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schiebe-Einstellklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des verstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301586 L= 1500mm für linearen Diffusor SCHLITZ 20 mm Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301593

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L1500 mm Schlitz 30 mm WHITE

L [mm]	1500
A [mm]	30
A1 [mm]	110
ANSCHLUSS Ø150	3

Ausschreibungstext

SPEZIFIKATION
Verdeckter Lineardiffusor aus Aluminium mit Drosselklappe, gedämmtem Plenum und zentralem Deflektor.
Erhältlich mit einer Schlitzbreite von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, ummantelt mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorstanzungen, die bei Bedarf durchbrochen werden können, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der entsprechenden Seite installiert werden.
Manuell einstellbare Schieberegulierklappe.
In den Profilen sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit drehbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301593 L= 1500mm für Lineardiffusor SCHLITZ 30 mm Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301594

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L1500 mm Schlitz 30 mm BLACK

L [mm]	1500
A [mm]	30
A1 [mm]	110
ANSCHLUSS Ø150	3

Ausschreibungstext

SPEZIFIKATION
Verdeckter Lineardiffusor aus Aluminium mit Drosselklappe, gedämmtem Plenum und zentralem Deflektor.
Erhältlich mit einer Schlitzbreite von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Stahlblech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorrüstungen mit vorgestanzten Ausbrüchen, die bei Bedarf herausgebrochen werden können, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der betreffenden Seite installiert werden.
Manuell einstellbare Schiebe-Regulierklappe.
In den Profilen sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Befestigung des verstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit drehbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301594 L= 1500mm für Lineardiffusor SCHLITZ 30 mm Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301601

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L2000 mm Schlitz 20 mm WHITE

L [mm]	2000
A [mm]	20
A1 [mm]	100
ANSCHLUSS Ø150	4

Ausschreibungstext

Spezifikation

Lineardiffusor für den verdeckten Einbau aus Aluminium mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Erhältlich mit einem Schlitz von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, ausgekleidet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorrüstungen mit vorgestanzten Ausbrüchen, die bei Bedarf sowohl für zusätzliche Kanäle als auch für KWL-Leitungen Ø 75/90 durchbrochen werden können.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schieber-Regelklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Befestigung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301601 L= 2000mm für Lineardiffusor Schlitz 20 mm Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301602

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L2000 mm Schlitz 20 mm BLACK

L [mm]	2000
A [mm]	20
A1 [mm]	100
ANSCHLUSS Ø150	4

Ausschreibungstext

SPEZIFIKATION
Einbau-Lineardiffusor aus Aluminium mit Drosselklappe, gedämmtem Plenum und zentralem Deflektor.
Erhältlich mit Schlitzbreite 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, ausgekleidet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorrüstungen mit vorgestanzten Ausbrüchen zum Herausbrechen bei Bedarf, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der betreffenden Seite installiert werden.
Manuell einstellbare Schieberegulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301602 L= 2000mm für Lineardiffusor SCHLITZ 20 mm Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301609

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L2000 mm Schlitz 30 mm WHITE

L [mm]	2000
A [mm]	30
A1 [mm]	110
ANSCHLUSS Ø150	4

Ausschreibungstext

SPEZIFIKATION
Verdeckter Lineardiffusor aus Aluminium mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Erhältlich mit Schlitzbreite 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren vorgestanzten Öffnungen zum Ausbrechen bei Bedarf, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf auf der gewünschten Seite montiert werden.
Manuell einstellbare Schieberegulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301609 L= 2000mm für Lineardiffusor SCHLITZ 30 mm Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301610

Verdeckter linearer Luftdurchlass aus ALUMINIUM mit Schieber, isol. PLENUM und zentralem Leitblech L2000 mm Schlitz 30 mm BLACK

L [mm]	2000
A [mm]	30
A1 [mm]	110
ANSCHLUSS Ø150	4

Ausschreibungstext

Spezifikation
Lineardiffusor für verdeckten Einbau aus Aluminium mit Drosselklappe, gedämmtem Plenum und zentralem Deflektor.
Erhältlich mit Schlitzbreite 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Stahlblech, ausgekleidet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorrüstungen mit vorgestanzten Öffnungen zum Ausbrechen bei Bedarf, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der betreffenden Seite installiert werden.
Manuell einstellbare Schiebe-Regulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301610 L= 2000mm für Lineardiffusor SCHLITZ 30 mm Farbe Schwarz
Marke Tecnosystemi S.p.A.
