Patent

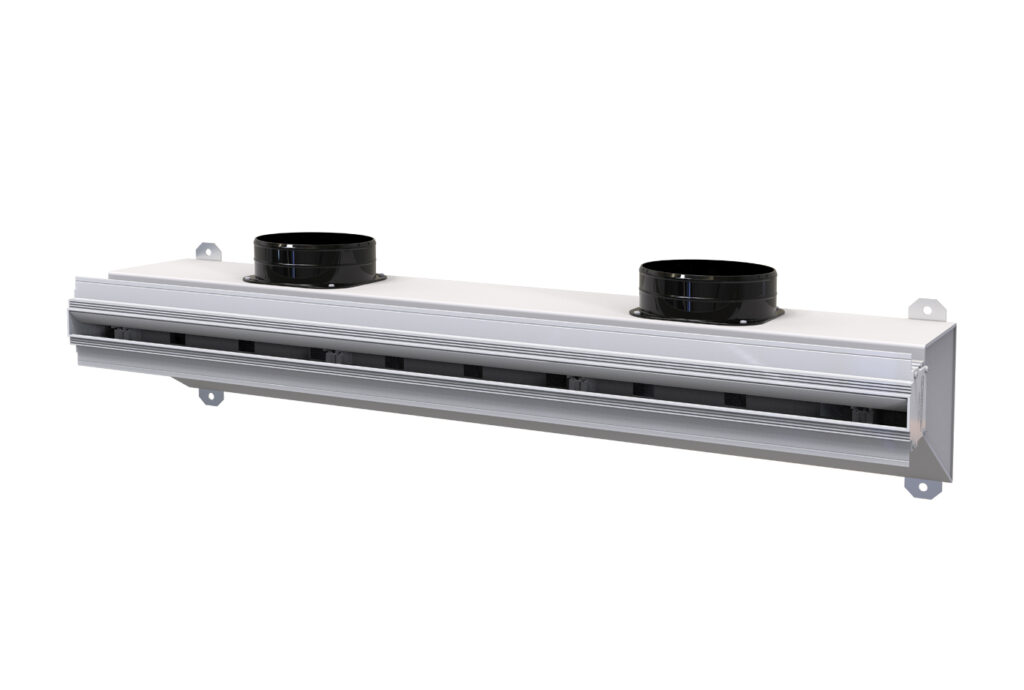

Immagine IMG_PWD301412.jpg
Dokumentation anzeigen

Linearer Unterputz-Diffusor aus PVC mit Kondensatschutz mit Schieber, gedämmtem Plenum und zentraler Störklappe

  • Project Wind
  • Luftdiffusion

Linearer Unterputz-Diffusor aus PVC mit Kondensatschutz mit Schieber, gedämmtem Plenum und zentraler Störklappe.
Verfügbar mit Schlitzen von 20 oder 30 mm in weißer oder schwarzer Farbe.
Das Plenum mit einzigartigem und außergewöhnlichem Design ist aus verzinktem Blech mit Beschichtung aus geschlossenzelligem Polyethylen gefertigt.
Dieser lineare Unterputz-Diffusor vereint Funktionalität mit Design, indem er sich perfekt in alle Räumlichkeiten integriert, und ermöglicht eine gleichmäßige Luftverteilung und eine hohe thermische Induktion.
Das PVC, aus dem dieser innovative Diffusor gefertigt ist, erzeugt im Gegensatz zum Aluminium aufgrund seiner physischen Eigenschaften kein Kondenswasser. Dies verhindert die Bildung von Pilzen, Schimmel und Bakterien im Innern des Diffusors und garantiert eine ausgezeichnete Mauerisolierung.
Die Einlaufkragen sind in der Verpackung enthalten und müssen je nach Installationsanforderungen eingebaut werden.
Das Plenum ist mit weiteren Installationskästen sowohl für zusätzliche Kanalisationen als auch für KWL-Leitungen ausgestattet, die bei Bedarf durchbrochen werden können.
Der Schieber ermöglicht es, die gewünschte Luftmenge einzustellen, und kann mit einem Schraubendreher kalibriert werden.

Zertifizierungen

TECHNISCHE EIGENSCHAFTEN

• Linearer Unterputz-Diffusor aus PVC mit Kondensatschutz
• Erhältlich mit 20- oder 30-mm-Schlitz in Weiß oder Schwarz
• Anschlusskasten aus verzinktem Blech mit Polyethylen-Beschichtung in geschlossenen Zellen (sp.3mm)
• Geeignet für Luftvorlauf
• Regulierbarer Schieber
• Luft-Einlasskragen im Lieferumfang enthalten (nicht montiert)
• Vorkehrungen für zusätzliche Kanalisierungen und für VMC Ø75/90 (Ref. ACD600089 – ACD600090)
• Befestigungsbügel an Zwischendecke im Lieferumfang enthalten
• Kompatibel mit dem PWC500027 Continuity Kit
• Brandschutzklasse V0
• Betriebstemperatur: -30 °C + 60 °C
• Befestigung mittels Schrauben
• Zur Wand- / Deckenmontage
• Zentraler Deflektor zur Ausrichtung des Luftstroms

Modelle

Verfügbare Modelle (30)

PWD301412

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L600 mm Schlitz 20 mm WHITE

L [mm] 600
A [mm] 20
A1 [mm] 100
ANSCHLUSS Ø150 1

Ausschreibungstext

Spezifikation

Unterputz-Linear-Diffusor aus Antikondensations-PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Unterputz-Linear-Diffusor aus PVC für Zuluft und isoliertem Plenum.
Erhältlich mit 20 oder 30 mm Schlitz in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorrüstungen mit Sollbruchstellen zum Ausbrechen bei Bedarf, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite montiert werden.
Manuell einstellbare Schieberegulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des verstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301412 L= 600mm für Linear-Diffusor 20 mm Schlitz Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301413

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L600 mm Schlitz 20 mm BLACK

L [mm] 600
A [mm] 20
A1 [mm] 100
ANSCHLUSS Ø150 1

Ausschreibungstext

SPEZIFIKATION
Verdeckter Lineardiffusor aus Antikondensations-PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Verdeckter Lineardiffusor aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit 20 oder 30 mm Schlitzbreite in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit zusätzlichen Vorstanzungen, die bei Bedarf auszubrec hen sind, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Einlass-Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite montiert werden.
Manuell einstellbare Schiebe-Regulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit ausrichtbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301413 L= 600mm für Lineardiffusor 20 mm Schlitzbreite Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301420

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L600 mm Schlitz 30 mm WHITE

L [mm] 600
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 1

Ausschreibungstext

LEISTUNGSVERZEICHNIS
Linearer verdeckter Diffusor aus Antikondensations-PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Linearer verdeckter Diffusor aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit Schlitz von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Anschlussmöglichkeiten mit vorgestanzten Öffnungen, die bei Bedarf durchbrochen werden können, sowohl für zusätzliche Luftkanäle als auch für KWL-Leitungen Ø 75/90.
Die Eintrittsstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare verschiebbare Regulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des verstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301420 L= 600mm für linearen Diffusor Schlitz 30 mm Farbe Weiß.
Marke Tecnosystemi S.p.A.

PWD301421

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L600 mm Schlitz 30 mm BLACK

L [mm] 600
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 1

Ausschreibungstext

SPEZIFIKATION
Verdeckter Linear-Diffusor aus kondenswasserbeständigem PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Verdeckter Linear-Diffusor aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit 20 oder 30 mm Schlitz in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Anschlussmöglichkeiten mit Sollbruchstellen zum Ausbrechen bei Bedarf, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schiebe-Regelklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des verstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit drehbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301421 L= 600mm für Linear-Diffusor 30 mm Schlitz Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301428

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L800 mm Schlitz 20 mm WHITE

L [mm] 800
A [mm] 20
A1 [mm] 100
ANSCHLUSS Ø150 2

Ausschreibungstext

Spezifikation
Verdeckter Lineardiffusor aus Antikondensations-PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Verdeckter Lineardiffusor aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit 20 oder 30 mm Schlitz in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorstanzungen zum Ausbrechen bei Bedarf, sowohl für zusätzliche Kanäle als auch für VMC-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite montiert werden.
Manuell einstellbare Schiebe-Regulierklappe.
Im Inneren der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Verbindungs-Kit, separat erhältlich.
PWD301428 L= 800mm für Lineardiffusor 20 mm Schlitz Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301429

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L800 mm Schlitz 20 mm BLACK

L [mm] 800
A [mm] 20
A1 [mm] 100
ANSCHLUSS Ø150 2

Ausschreibungstext

SPEZIFIKATIONEN

Verdeckter linearer Diffusor aus Antikondensations-PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Verdeckter linearer Diffusor aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit Schlitz von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorrüstungen mit Sollbruchstellen zum Ausbrechen bei Bedarf, sowohl für zusätzliche Kanalanschlüsse als auch für VMC-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schiebe-Regulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Kontinuitäts-Kit, separat erhältlich.
PWD301429 L= 800mm für linearen Diffusor Schlitz 20 mm Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301436

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L800 mm Schlitz 30 mm WHITE

L [mm] 800
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 2

Ausschreibungstext

SPEZIFIKATION

Verdeckter Lineardiffusor aus kondensationshemmendem PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Verdeckter Lineardiffusor aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit einem Schlitz von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorbereitungen mit Sollbruchstellen zum Ausbrechen bei Bedarf, sowohl für Zusatzkanäle als auch für VMC-Kanäle Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schieberegulierklappe.
Im Inneren der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit drehbarem Tropfenprofil.
Verbindungsset, separat erhältlich.
PWD301436 L= 800mm für Lineardiffusor Schlitz 30 mm Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301437

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L800 mm Schlitz 30 mm BLACK

L [mm] 800
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 2

Ausschreibungstext

SPEZIFIKATION
Verdeckter Lineardiffusor aus kondenswassergeschütztem PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Verdeckter Lineardiffusor aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit 20 oder 30 mm Schlitz in Weiß oder Schwarz.
Plenum aus verzinktem Blech, mit geschlossenzelligem Polyethylen beschichtet und mit weiteren, bei Bedarf zu durchbrechenden Vorbereitungen (Sollbruchstellen) ausgestattet, sowohl für Zusatzkanäle als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schieberegulierklappe.
Im Inneren der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des verstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301437 L= 800mm für Lineardiffusor mit 30 mm Schlitz Farbe Schwarz.
Marke: Tecnosystemi S.p.A.

PWD301444

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L1000 mm Schlitz 20 mm WHITE

L [mm] 1000
A [mm] 20
A1 [mm] 100
ANSCHLUSS Ø150 2

Ausschreibungstext

SPEZIFIKATION

Unterputz-Linear-Schlitzdiffusor aus Antikondensations-PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Unterputz-Linear-Schlitzdiffusor aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit 20 oder 30 mm Schlitzbreite in Weiß oder Schwarz.
Plenum aus verzinktem Stahlblech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren vorgestanzten Öffnungen zum Ausbrechen bei Bedarf, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare, verschiebbare Regulierdrosselklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301444 L= 1000mm für linearen Diffusor, 20 mm Schlitzbreite, Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301445

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L1000 mm Schlitz 20 mm BLACK

L [mm] 1000
A [mm] 20
A1 [mm] 100
ANSCHLUSS Ø150 2

Ausschreibungstext

LEISTUNGSVERZEICHNIS
Verdeckter Lineardiffusor aus Antikondensations-PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Verdeckter Lineardiffusor aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit Schlitzbreite von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorbereitungen mit vorgestanzten Ausbrüchen, die bei Bedarf durchgebrochen werden können, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite montiert werden.
Manuell einstellbare Schieberegulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit drehbarem Tropfenprofil.
Verbindungskit (Kontinuitätskit), separat erhältlich.
PWD301445 L= 1000mm für Lineardiffusor Schlitzbreite 20 mm Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301452

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L1000 mm Schlitz 30 mm WHITE

L [mm] 1000
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 2

Ausschreibungstext

SPEZIFIKATION
Verdeckter linearer Diffusor aus kondenswassergeschütztem PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Verdeckter linearer Diffusor aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit einem Schlitz von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorbereitungen mit vorgestanzten Ausbrüchen, die bei Bedarf durchgebrochen werden können, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schiebe-Regulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301452 L= 1000mm für linearen Diffusor mit 30 mm Schlitz Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301453

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L1000 mm Schlitz 30 mm BLACK

L [mm] 1000
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 2

Ausschreibungstext

SPEZIFIKATION

Linearschlitzdiffusor für den verdeckten Einbau aus Antikondensations-PVC mit Regulierklappe, isoliertem Plenum und zentralem Deflektor.
Linearschlitzdiffusor für den verdeckten Einbau aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit einer Schlitzbreite von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit zusätzlichen Vorrüstungen mit vorgestanzten Ausbrüchen, die bei Bedarf durchbrochen werden können, sowohl für zusätzliche Kanalanschlüsse als auch für VMC-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schiebe-Regulierklappe.
Im Inneren der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Befestigung des einstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301453 L= 1000mm für Lineardiffusor mit 30 mm Schlitzbreite, Farbe Schwarz
Marke: Tecnosystemi S.p.A.

PWD301460

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L1500 mm Schlitz 20 mm WHITE

L [mm] 1500
A [mm] 20
A1 [mm] 100
ANSCHLUSS Ø150 3

Ausschreibungstext

SPEZIFIKATION
Linearer Einbau-Diffusor aus Antikondensations-PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Linearer Einbau-Diffusor aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit 20 oder 30 mm Schlitzbreite in Weiß oder Schwarz.
Plenum aus verzinktem Blech, mit geschlossenzelligem Polyethylen beschichtet und ausgestattet mit weiteren Anschlussmöglichkeiten mit vorgestanzten Öffnungen zum Ausbrechen bei Bedarf, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite installiert werden.
Manuell einstellbare Schiebe-Einstellklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Befestigung des verstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungskit, separat erhältlich.
PWD301460 L= 1500mm für Linear-Diffusor 20 mm Schlitzbreite Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301461

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L1500 mm Schlitz 20 mm BLACK

L [mm] 1500
A [mm] 20
A1 [mm] 100
ANSCHLUSS Ø150 3

Ausschreibungstext

SPEZIFIKATION
Verdeckter linearer Schlitzdiffusor aus Antikondensations-PVC mit Drosselklappe, isoliertem Plenum und zentralem Deflektor.
Verdeckter linearer Schlitzdiffusor aus PVC für Zuluft und isoliertes Plenum.
Erhältlich mit einer Schlitzbreite von 20 oder 30 mm in Weiß oder Schwarz.
Plenum aus verzinktem Blech, beschichtet mit geschlossenzelligem Polyethylen und ausgestattet mit weiteren Vorstanzungen, die bei Bedarf durchbrochen werden können, sowohl für zusätzliche Kanalanschlüsse als auch für KWL-Leitungen Ø 75/90.
Die Anschlussstutzen sind im Lieferumfang enthalten und können je nach Bedarf an der gewünschten Seite montiert werden.
Manuell einstellbare Schieberegulierklappe.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht, die die Verankerung des verstellbaren PVC-Deflektors ermöglichen.
Zentraler Deflektor mit schwenkbarem Tropfenprofil.
Verbindungsset, separat erhältlich.
PWD301461 L= 1500mm für linearen Diffusor mit 20 mm Schlitzbreite, Farbe Schwarz
Marke Tecnosystemi S.p.A.

PWD301468

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L1500 mm Schlitz 30 mm WHITE

L [mm] 1500
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 3

PWD301469

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L1500 mm Schlitz 30 mm BLACK

L [mm] 1500
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 3

PWD301476

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L2000 mm Schlitz 20 mm WHITE

L [mm] 2000
A [mm] 20
A1 [mm] 100
ANSCHLUSS Ø150 4

PWD301477

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L2000 mm Schlitz 20 mm BLACK

L [mm] 2000
A [mm] 20
A1 [mm] 100
ANSCHLUSS Ø150 4

PWD301484

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L2000 mm Schlitz 30 mm WHITE

L [mm] 2000
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 4

PWD301485

Verdeckter linearer PVC-Kondensationsauslass mit Schieber, isol. Plenum & zentralem Leitblech L2000 mm Schlitz 30 mm BLACK

L [mm] 2000
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 4

PWD301693

L [mm] 600
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 1

PWD301694

L [mm] 600
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 1

PWD301697

L [mm] 800
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 2

PWD301698

L [mm] 800
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 2

PWD301701

L [mm] 1000
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 2

PWD301702

L [mm] 1000
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 2

PWD301705

L [mm] 1500
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 3

PWD301706

L [mm] 1500
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 3

PWD301709

L [mm] 2000
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 4

PWD301710

L [mm] 2000
A [mm] 30
A1 [mm] 110
ANSCHLUSS Ø150 4

Maßgeschneiderte Lösungen

Haben Sie kein Produktmodell gefunden, das Ihren Anforderungen entspricht?
Kontaktieren Sie uns, um eine maßgeschneiderte Lösung für Sie zu finden.

Download

Dokumentation

Immagine IMG_PWD301412.jpg

  • Technisches Datenblatt

    it en fr de

Verwandte Produkte

Diese Produkte könnten Sie auch interessieren

Immagine IMG_W11161500.jpg

Project Wind

Bocchetta di mandata in alluminio anodizzato
Immagine IMG_WB11161500.jpg

Project Wind

Bocchetta di mandata in alluminio verniciato bianco
Immagine IMG_PWD100003.jpg

Project Wind

Plenum coibentato predisposto per 3 ingressi
Immagine IMG_PWD402525.png

Project Wind

Plenum coibentato con 3 ingressi predisposti per collarini Ø150 / Ø200
Immagine IMG_PWD402579.png

Project Wind

Plenum coibentato multiingresso VMC+clima
Immagine IMG_W11161560.jpg

Project Wind

Serranda di taratura per bocchette di mandata in alluminio
Immagine IMG_11175100.jpg

Project Wind

Bocchetta di mandata lineare in alluminio anodizzato con cornice ad alette fisse diritte
Immagine IMG_PWC100106.jpg

Project Wind

Bocchetta di mandata lineare in alluminio verniciato bianco opaco con cornice ad alette fisse inclinate a 15°
Immagine IMG_PWC100096.jpg

Project Wind

Bocchetta di mandata in alluminio verniciato bianco per unità canalizzata a bassa prevalenza
Immagine IMG_11161260.jpg

Project Wind

Profilo di montaggio per bocchette
Immagine IMG_PWC100101.jpg

Project Wind

Bocchetta doppia di mandata e ripresa in alluminio verniciato bianco opaco
Immagine IMG_11175400.jpg

Project Wind

Plenum diviso per bocchetta doppia di mandata e ripresa

Informationen anfordern

Füllen Sie das Formular mit Ihren Daten aus, die wir benötigen, um Ihre Anfragen zu bearbeiten.

    Informationen anfordern

      Teilen

      • Facebook
      • WhatsApp
      • LinkedIn
      • Email

      • https://www.tecnosystemi.com/de/produkte/linearer-unterputz-diffusor-aus-pvc-mit-kondensatschutz-mit-schieber-gedaemmtem-plenum-und-zentraler-stoerklappe/

      Nur interessante Neuigkeiten für Sie

        Tecnosystemi S.p.A. Società Benefit
        P.IVA 02535780247
        Cap. Soc. 5.000.000,00 i.v.

        PLANT 1 – Via dell’Industria 2/4
        PLANT 2 – Via Caduti del Lavoro 7
        PLANT 3 – Via Caduti del Lavoro 5
        z.i. San Giacomo di Veglia, 31029 Vittorio Veneto (TV)

        T. 0438 500044

        [email protected]

        • Lösungen
          • Klimatisierung
          • Luftdiffusion
          • Wartung und Reinigung von Klimaanlagen
          • Wärmepumpen
          • Systeme zur Temperaturregelung und Steuerung
          • Luftaufbereitung - KWL
        • Policy Hub
          • Datenschutzrichtlinie
          • Cookie-Richtlinie
          • Allgemeine Verkaufsbedingungen
          • Allgemeine Lieferbedingungen
        • Tecnosystemi
          • Tecnosystemi
          • Nachhaltigkeit
          • Italienische Produktion
        • Support
          • Support anfordern
          • FAQ
        • Werkzeuge
          • BIM
