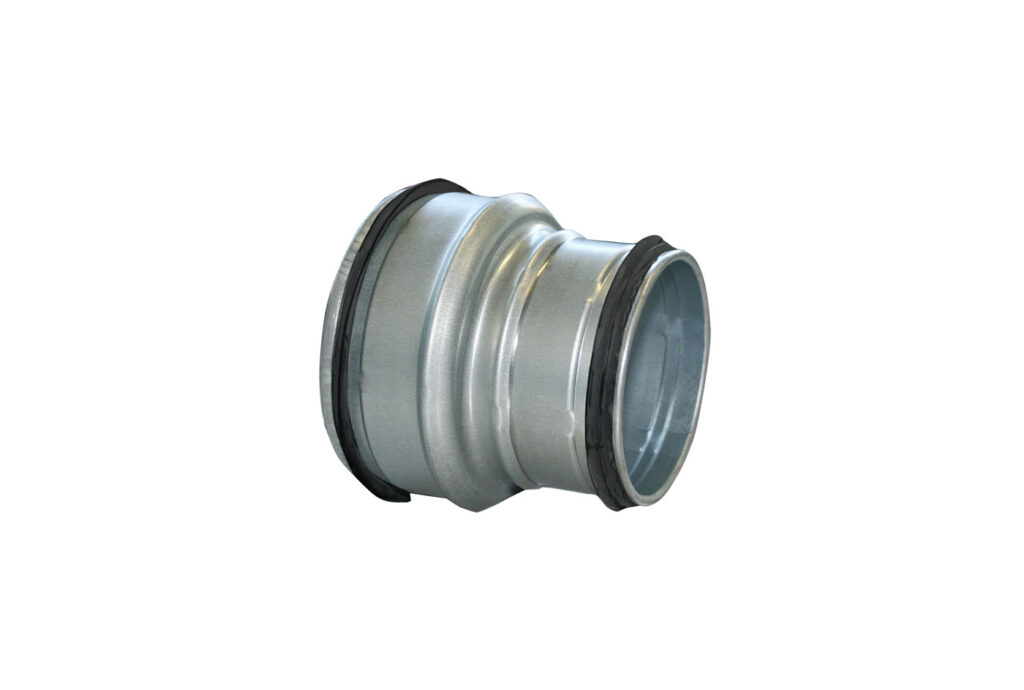

Reduziermuffe MÄNNLICH

Project Wind
Luftdiffusion

Die Muffe ist aus verzinktem Stahl gefertigt und wird zusammen mit anderen Armaturen im Bau von zivilen und industriellen Lüftungsanlagen verwendet.
Der kleine Durchmesser erhöht den Luftstrom, während der größere, wenn er umgekehrt installiert ist, als Diffusor fungieren kann.
EPDM-Dichtungen gewährleisten eine Luftdurchlässigkeitsklasse „D“ gemäß Richtlinie EN 12237 für Lüftungs- und Rückgewinnungssysteme.

TECHNISCHE EIGENSCHAFTEN:

• Aus verzinktem Stahl
• Zubehör komplett mit EPDM-Dichtung mit Doppellippe

Modelle

Verfügbare Modelle (12)

31500510

REDUKTIONSMUFFE MANNLICH 125-100

D1 [mm]	125
D2 [mm]	100
L [mm]	22
GEWICHT [kg]	0.2

31500520

REDUKTIONSMUFFE MANNLICH 160-100

D1 [mm]	160
D2 [mm]	100
L [mm]	37
GEWICHT [kg]	0.3

31500530

REDUKTIONSMUFFE MANNLICH 160-125

D1 [mm]	160
D2 [mm]	125
L [mm]	26
GEWICHT [kg]	0.2

PWC500099

D1 [mm]	160
D2 [mm]	150
L [mm]	30
GEWICHT [kg]	0.3

31500540

REDUKTIONSMUFFE MANNLICH 200-100

D1 [mm]	200
D2 [mm]	100
L [mm]	58
GEWICHT [kg]	0.4

31500550

REDUKTIONSMUFFE MANNLICH 200-125

D1 [mm]	200
D2 [mm]	125
L [mm]	46
GEWICHT [kg]	0.4

31500552

REDUKTIONSMUFFE MÄNNLICH Ø200

D1 [mm]	200
D2 [mm]	160
L [mm]	26
GEWICHT [kg]	0.3

PWC500100

D1 [mm]	200
D2 [mm]	180
L [mm]	47
GEWICHT [kg]	0.67

31500560

REDUKTIONSMUFFE MANNLICH 200-200

D1 [mm]	250
D2 [mm]	200
L [mm]	31
GEWICHT [kg]	0.6

31500562

REDUKTIONSMUFFE MÄNNLICH Ø300

D1 [mm]	300
D2 [mm]	250
L [mm]	80
GEWICHT [kg]	1.23

PWC500044

MUFFE M. REDUZIERSTÜCK Ø315-300

D1 [mm]	315
D2 [mm]	300
L [mm]	41
GEWICHT [kg]	1.09

31500564

REDUKTIONSMUFFE MÄNNLICH Ø355

D1 [mm]	355
D2 [mm]	300
L [mm]	86
GEWICHT [kg]	1.46
