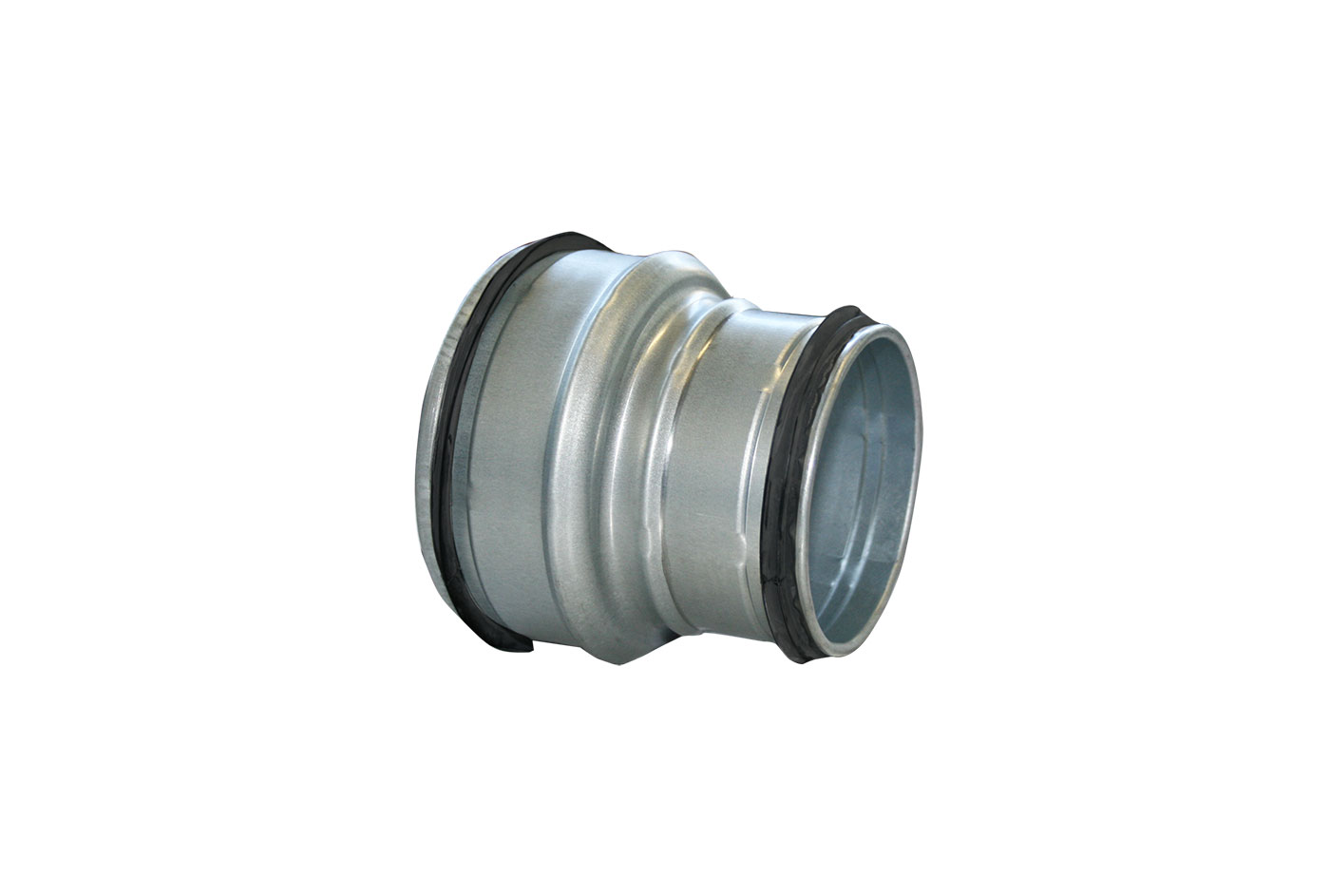

Manchon mâle de réduction

Project Wind
Diffusion d’air

Le manchon est en acier galvanisé et il est utilisé, avec d’autres raccords, dans la construction de systèmes de ventilation civils et industriels.
Le diamètre réduit augmente le débit d’air, alors que le diamètre plus grand, s’il est installé à L’inverse, peut fonctionner comme un diffuseur.
Les joints en EPDM garantissent une classe d’étanchéité à L’air « D » conformément à la norme EN 12237 pour les systèmes de ventilation et de récupération.

CARACTÉRISTIQUES TECHNIQUES :

• Fabriqué en acier galvanisé
• Avec joint EPDM à double lèvre

Modèles

Modèles disponibles (12)

31500510

MANCHON MALE DE REDUCTION 125-100

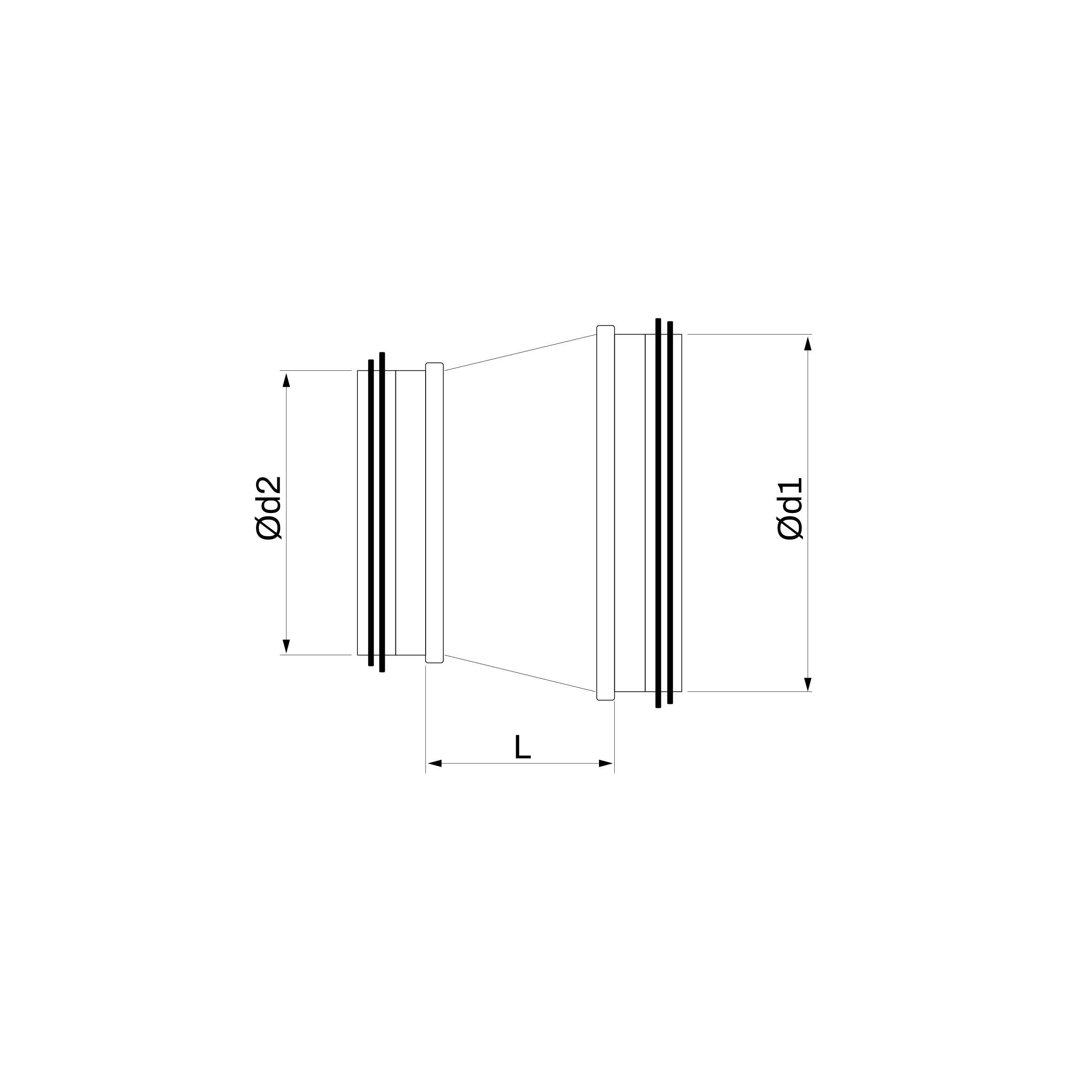

D1 [mm]	125
D2 [mm]	100
L [mm]	22
POIDS [kg]	0.2

31500520

MANCHON MALE DE REDUCTION 160-100

D1 [mm]	160
D2 [mm]	100
L [mm]	37
POIDS [kg]	0.3

31500530

MANCHON MALE DE REDUCTION 160-125

D1 [mm]	160
D2 [mm]	125
L [mm]	26
POIDS [kg]	0.2

PWC500099

MANCHE RÉDUCTRICE MÂLE Ø160-150

D1 [mm]	160
D2 [mm]	150
L [mm]	30
POIDS [kg]	0.3

31500540

MANCHON MALE DE REDUCTION 200-100

D1 [mm]	200
D2 [mm]	100
L [mm]	58
POIDS [kg]	0.4

31500550

MANCHON MALE DE REDUCTION 200-125

D1 [mm]	200
D2 [mm]	125
L [mm]	46
POIDS [kg]	0.4

31500552

MANCHON MÂLE DE RÉDUCTION Ø200

D1 [mm]	200
D2 [mm]	160
L [mm]	26
POIDS [kg]	0.3

PWC500100

MANCHON DE RÉDUCTION MÂLE Ø200-180

D1 [mm]	200
D2 [mm]	180
L [mm]	47
POIDS [kg]	0.67

31500560

MANCHON MALE DE REDUCTION 200-200

D1 [mm]	250
D2 [mm]	200
L [mm]	31
POIDS [kg]	0.6

31500562

MANCHON MÂLE DE RÉDUCTION Ø300

D1 [mm]	300
D2 [mm]	250
L [mm]	80
POIDS [kg]	1.23

PWC500044

MALE REDUCTION CONNECTION SLEEVE Ø 315-250

D1 [mm]	315
D2 [mm]	300
L [mm]	41
POIDS [kg]	1.09

31500564

MANCHON MÂLE DE RÉDUCTION Ø355

D1 [mm]	355
D2 [mm]	300
L [mm]	86
POIDS [kg]	1.46
