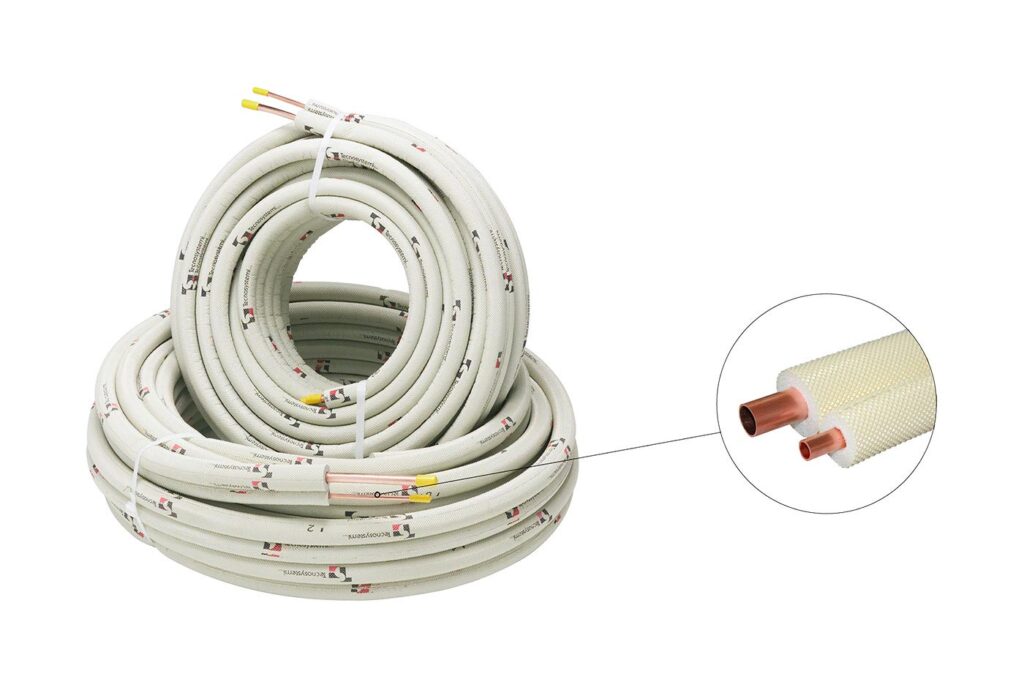

TOP LINE Isoliertes Kupferrohr gekoppelt

Smart Clima
Klimatisierung
Wärmepumpen

Die Schutzhülle „Top Line“ besteht aus vernetztem expandiertem Polyethylen mit geschlossenen Zellen.
Es ist außen mit einer robusten, elfenbeinfarbenen, pyramidenförmigen, reißfesten Folie ausgestattet.
Die Kupferrohre werden bereits gekuppelt geliefert und ermöglichen somit eine erhebliche Zeitersparnis in der Anlage.
Der 20 m lange Strang wird in der Box geliefert und das Kupfer wird nach dem Schneiden verschlossen, um einen Verschluss zu ermöglichen.
• 50 m Rolle (auf Anfrage erhältlich)

TECHNISCHE EIGENSCHAFTEN:

• Kupferrohr Cu-DHP nach EN 12735-1
• Ummantelung aus Polyethylenschaum mit geschlossenen Zellen
• Betriebstemperatur bis 120°C
• Pyramidenförmige reißfeste Folie elfenbeinfarben
• Verpackung 20-Meter gepaart
• 50 m Rolle (auf Anfrage erhältlich)
• Verkappte Kupferenden
• Verpackung aus Karton
• Vernetzte Isolierung
• Kupferstärke 0,8 / 1,0 mm
• Metrische Ummantelung
• Brandverhaltensklasse BL-s2 d0

TECHNISCHE EIGENSCHAFTEN:

Modelle

Verfügbare Modelle (16)

11110038

"TOP LINE" 1/4-3/8, KUPFERSTAERKE 1MM, 20MT

Ø [inch]	CU 1/4" - 3/8"
Ø [mm]	6,35 - 9,52
KUPFERDICKE [mm]	1,0 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	27 x 53
MAX. BETRIEBSDRUCK [bar]	125,6 - 84,8
BERSTDRUCK [bar]	600,8 - 405,4

SCD600021

TOP LINE isol. Kupferrohr CU 1/4 - 3/8 dicke 1,0-1,0 L=50m

Ø [inch]	CU 1/4" - 3/8"
Ø [mm]	6,35 - 9,52
KUPFERDICKE [mm]	1,0 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	27 x 53
MAX. BETRIEBSDRUCK [bar]	125,6 - 84,8
BERSTDRUCK [bar]	600,8 - 405,4

11110012

"TOP LINE" 1/4-1/2, KUPFERSTAERKE 1MM, 20MT

Ø [inch]	CU 1/4" - 1/2"
Ø [mm]	6,35 - 12,7
KUPFERDICKE [mm]	1,0 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	31 x 56
MAX. BETRIEBSDRUCK [bar]	125,6 - 63,5
BERSTDRUCK [bar]	600,8 - 303,9

SCD600022

TOP LINE isol. Kupferrohr CU 1/4 - 1/2 dicke 1,0-1,0 L=50m

Ø [inch]	CU 1/4" - 1/2"
Ø [mm]	6,35 - 12,7
KUPFERDICKE [mm]	1,0 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	31 x 56
MAX. BETRIEBSDRUCK [bar]	125,6 - 63,5
BERSTDRUCK [bar]	600,8 - 303,9

11110058

"TOP LINE" 1/4-5/8, KUPFERSTAERKE 1MM, 20MT

Ø [inch]	CU 1/4" - 5/8"
Ø [mm]	6,35 - 15,88
KUPFERDICKE [mm]	1,0 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	34 x 59
MAX. BETRIEBSDRUCK [bar]	125,6 - 50,8
BERSTDRUCK [bar]	600,8 - 243,1

11110108

"TOP LINE" 3/8-1/2, KUPFERSTAERKE 1MM, 20MT

Ø [inch]	CU 3/8" - 1/2"
Ø [mm]	9,52 - 12,7
KUPFERDICKE [mm]	1,0 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	34 x 40
MAX. BETRIEBSDRUCK [bar]	84,8 - 63,5
BERSTDRUCK [bar]	405,4 - 303,9

11110158

"TOP LINE" 3/8-5/8, KUPFERSTAERKE 1MM,20MT

Ø [inch]	CU 3/8" - 5/8"
Ø [mm]	9,52 - 15,88
KUPFERDICKE [mm]	1,0 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	34 x 62
MAX. BETRIEBSDRUCK [bar]	84,8 - 50,8
BERSTDRUCK [bar]	405,4 - 243,1

11110065

"TOP LINE" 3/8-3/4, KUPFERSTAERKE 1MM, 20MT

Ø [inch]	CU 3/8" - 3/4"
Ø [mm]	9,52 - 19,05
KUPFERDICKE [mm]	1,0 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	40 x 69
MAX. BETRIEBSDRUCK [bar]	84,8 - 42,4
BERSTDRUCK [bar]	405,4 - 202,6

11110068

"TOP LINE" 1/4-5/8, KUPFERSTAERKE 1MM, 20MT

Ø [inch]	CU 1/2" - 3/4"
Ø [mm]	12,7 - 19,05
KUPFERDICKE [mm]	1,0 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	40 x 71
MAX. BETRIEBSDRUCK [bar]	63,5 - 42,4
BERSTDRUCK [bar]	303,9 - 202,6

11110038W

"TOP LINE" 1/4-3/8, KUPFERSTAERKE 0,8MM, 20MT

Ø [inch]	CU 1/4" - 3/8"
Ø [mm]	6,35 - 9,52
KUPFERDICKE [mm]	0,8 - 0,8
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	27 x 53
MAX. BETRIEBSDRUCK [bar]	107,9 - 71,0
BERSTDRUCK [bar]	515,9 - 339,4

11110012W

*"TOP LINE" RANGE 1/4-1/2, COPPER THICKNESS 0,8MM, 20 MT

Ø [inch]	CU 1/4" - 1/2"
Ø [mm]	6,35 - 12,7
KUPFERDICKE [mm]	0,8 - 0,8
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	31 x 56
MAX. BETRIEBSDRUCK [bar]	107,9 - 53,9
BERSTDRUCK [bar]	515,9 - 258

11110108W

*"TOP LINE" RANGE 3/8-1/2, COPPER THICKNESS 0,8MM, 20 MT

Ø [inch]	CU 3/8" - 1/2"
Ø [mm]	9,52 - 12,7
KUPFERDICKE [mm]	0,8 - 0,8
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	34 x 40
MAX. BETRIEBSDRUCK [bar]	71,0 - 53,9
BERSTDRUCK [bar]	339,4 - 258

11110058W

* "TOP LINE" RANGE 1/4-5/8, COPPER THICKNESS 0,8MM-1,00mm, 20MT

Ø [inch]	CU 1/4" - 5/8"
Ø [mm]	6,35 - 15,88
KUPFERDICKE [mm]	0,8 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	34 x 59
MAX. BETRIEBSDRUCK [bar]	107,9 - 50,8
BERSTDRUCK [bar]	515,9 - 243,1

11110158W

* "TOP LINE" RANGE 3/8-5/8, COPPER THICKNESS 0,8MM-1,00MM, 20MT

Ø [inch]	CU 3/8" - 5/8"
Ø [mm]	9,52 -15,88
KUPFERDICKE [mm]	0,8 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	34 x 62
MAX. BETRIEBSDRUCK [bar]	71,0 - 50,8
BERSTDRUCK [bar]	339,4 - 243,1

11110065W

* "TOP LINE" RANGE 3/8-3/4, COPPER THICKNESS 0,8MM-1,00mm, 20MT

Ø [inch]	CU 3/8" - 3/4"
Ø [mm]	9,52 - 19,05
KUPFERDICKE [mm]	0,8 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	40 x 69
MAX. BETRIEBSDRUCK [bar]	71,0 - 42,4
BERSTDRUCK [bar]	71,0 - 202,6

11110068W

* "TOP LINE" RANGE 1/2-3/4, COPPER THICKNESS 0,8MM-1,00mm, 20MT

Ø [inch]	CU 1/2" - 3/4"
Ø [mm]	12,7 - 19,05
KUPFERDICKE [mm]	0,8 - 1,0
HÜLLENDICKE [mm]	10
A x B ABMESSUNG [mm]	40 x 71
MAX. BETRIEBSDRUCK [bar]	53,9 - 42,4
BERSTDRUCK [bar]	258 - 202,6
