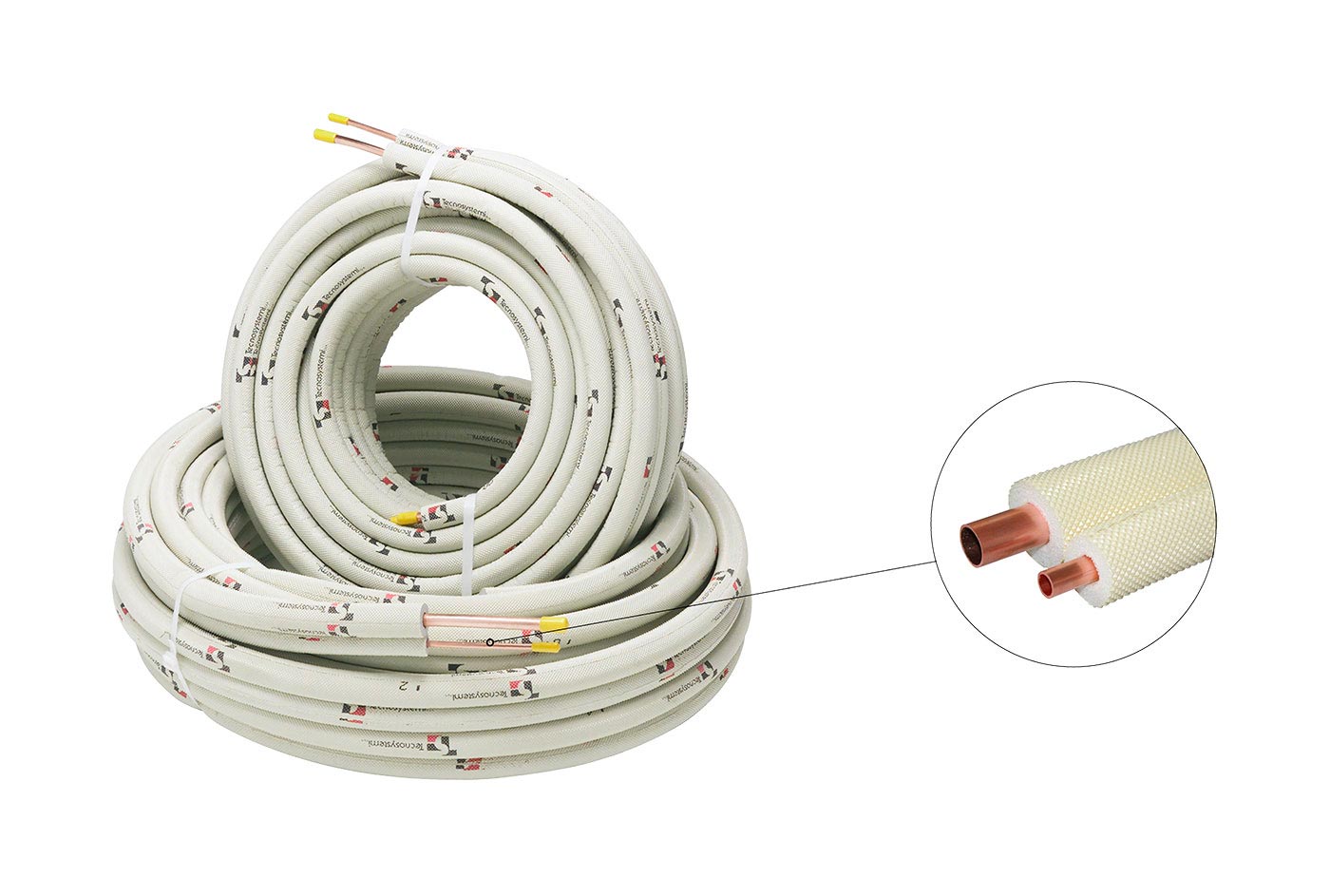

TOP LINE Tubo rame isolato accoppiato

Smart Clima
Climatizzazione
Pompe di calore

La guaina protettiva “Top Line” è prodotta in polietilene espanso reticolato a celle chiuse.
È dotata esternamente di una robusta pellicola antistrappo corrugata piramidale di colore avorio.
I tubi rame vengono forniti già accoppiati e consentono quindi un notevole risparmio di tempo nell’installazione.
La matassa da 20 m viene fornita nella scatola ed il rame è tappato per permettere la chiusura dopo il taglio.
• Rotolo da 50 m disponibile a richiesta

CARATTERISTICHE TECNICHE:

• Tubo rame Cu-DHP secondo EN 12735-1
• Guaina in polietilene espanso a celle chiuse
• Temperatura d’impiego fino a 120° C
• Pellicola antistrappo corrugata piramidale avorio
• Confezione da 20 metri accoppiato
• Rotolo da 50 m disponibile a richiesta
• Estremità del rame tappate
• Imballo in cartone
• Isolante reticolato
• Rame sp. 0,8 / 1,0 mm
• Guaina metrata
• Classe di reazione al fuoco BL – s2, d0

CARATTERISTICHE TECNICHE:

Modelli

Modelli a disposizione (16)

11110038

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 1/4 - 3/8 sp. 1,0-1,0 L=20m

Ø [inch]	CU 1/4" - 3/8"
Ø [mm]	6,35 - 9,52
SPESSORE RAME [mm]	1,0 - 1,0
SPESSORE GUAINA [mm]	10

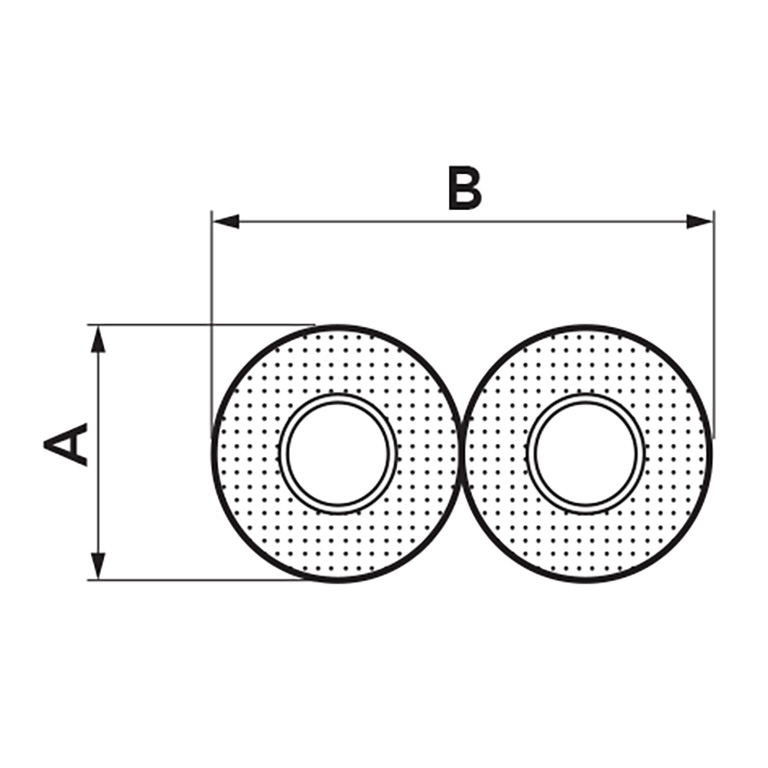

A x B INGOMBRO [mm]	27 x 53
MAX. PRESSIONE ESERCIZIO [bar]	125,6 - 84,8
PRESSIONE DI SCOPPIO [bar]	600,8 - 405,4

SCD600021

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 1/4 - 3/8 sp. 1,0-1,0 L=50m

Ø [inch]	CU 1/4" - 3/8"
Ø [mm]	6,35 - 9,52
SPESSORE RAME [mm]	1,0 - 1,0
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	27 x 53
MAX. PRESSIONE ESERCIZIO [bar]	125,6 - 84,8
PRESSIONE DI SCOPPIO [bar]	600,8 - 405,4

11110012

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 1/4 - 1/2 sp. 1,0-1,0 L=20m

Ø [inch]	CU 1/4" - 1/2"
Ø [mm]	6,35 - 12,7
SPESSORE RAME [mm]	1,0 - 1,0
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	31 x 56
MAX. PRESSIONE ESERCIZIO [bar]	125,6 - 63,5
PRESSIONE DI SCOPPIO [bar]	600,8 - 303,9

SCD600022

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 1/4 - 1/2 sp. 1,0-1,0 L=50m

Ø [inch]	CU 1/4" - 1/2"
Ø [mm]	6,35 - 12,7
SPESSORE RAME [mm]	1,0 - 1,0
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	31 x 56
MAX. PRESSIONE ESERCIZIO [bar]	125,6 - 63,5
PRESSIONE DI SCOPPIO [bar]	600,8 - 303,9

11110058

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 1/4 - 5/8 sp. 1,0-1,0 L=20m

Ø [inch]	CU 1/4" - 5/8"
Ø [mm]	6,35 - 15,88
SPESSORE RAME [mm]	1,0 - 1,0
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	34 x 59
MAX. PRESSIONE ESERCIZIO [bar]	125,6 - 50,8
PRESSIONE DI SCOPPIO [bar]	600,8 - 243,1

11110108

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 3/8 - 1/2 sp.1,0-1,0 L=20m

Ø [inch]	CU 3/8" - 1/2"
Ø [mm]	9,52 - 12,7
SPESSORE RAME [mm]	1,0 - 1,0
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	34 x 40
MAX. PRESSIONE ESERCIZIO [bar]	84,8 - 63,5
PRESSIONE DI SCOPPIO [bar]	405,4 - 303,9

11110158

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 3/8 - 5/8 sp. 1,0-1,0 L=20m

Ø [inch]	CU 3/8" - 5/8"
Ø [mm]	9,52 - 15,88
SPESSORE RAME [mm]	1,0 - 1,0
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	34 x 62
MAX. PRESSIONE ESERCIZIO [bar]	84,8 - 50,8
PRESSIONE DI SCOPPIO [bar]	405,4 - 243,1

11110065

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 3/8 - 3/4 sp. 1,0-1,0 L=20m

Ø [inch]	CU 3/8" - 3/4"
Ø [mm]	9,52 - 19,05
SPESSORE RAME [mm]	1,0 - 1,0
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	40 x 69
MAX. PRESSIONE ESERCIZIO [bar]	84,8 - 42,4
PRESSIONE DI SCOPPIO [bar]	405,4 - 202,6

11110068

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 1/2 - 3/4 sp. 1,0-1,0 L=20m

Ø [inch]	CU 1/2" - 3/4"
Ø [mm]	12,7 - 19,05
SPESSORE RAME [mm]	1,0 - 1,0
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	40 x 71
MAX. PRESSIONE ESERCIZIO [bar]	63,5 - 42,4
PRESSIONE DI SCOPPIO [bar]	303,9 - 202,6

11110038W

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 1/4 - 3/8 sp. 0,8-0,8 L=20m

Ø [inch]	CU 1/4" - 3/8"
Ø [mm]	6,35 - 9,52
SPESSORE RAME [mm]	0,8 - 0,8
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	27 x 53
MAX. PRESSIONE ESERCIZIO [bar]	107,9 - 71,0
PRESSIONE DI SCOPPIO [bar]	515,9 - 339,4

11110012W

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 1/4 - 1/2 sp. 0,8-0,8 L=20m

Ø [inch]	CU 1/4" - 1/2"
Ø [mm]	6,35 - 12,7
SPESSORE RAME [mm]	0,8 - 0,8
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	31 x 56
MAX. PRESSIONE ESERCIZIO [bar]	107,9 - 53,9
PRESSIONE DI SCOPPIO [bar]	515,9 - 258

11110108W

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 3/8 - 1/2 sp. 0,8-0,8 L=20m

Ø [inch]	CU 3/8" - 1/2"
Ø [mm]	9,52 - 12,7
SPESSORE RAME [mm]	0,8 - 0,8
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	34 x 40
MAX. PRESSIONE ESERCIZIO [bar]	71,0 - 53,9
PRESSIONE DI SCOPPIO [bar]	339,4 - 258

11110058W

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 1/4 - 5/8 sp. 0,8-1,0 L=20m

Ø [inch]	CU 1/4" - 5/8"
Ø [mm]	6,35 - 15,88
SPESSORE RAME [mm]	0,8 - 1,0
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	34 x 59
MAX. PRESSIONE ESERCIZIO [bar]	107,9 - 50,8
PRESSIONE DI SCOPPIO [bar]	515,9 - 243,1

11110158W

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 3/8 - 5/8 sp. 0,8-1,0 L=20m

Ø [inch]	CU 3/8" - 5/8"
Ø [mm]	9,52 -15,88
SPESSORE RAME [mm]	0,8 - 1,0
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	34 x 62
MAX. PRESSIONE ESERCIZIO [bar]	71,0 - 50,8
PRESSIONE DI SCOPPIO [bar]	339,4 - 243,1

11110065W

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 3/8 - 3/4 sp. 0,8-1,0 L=20m

Ø [inch]	CU 3/8" - 3/4"
Ø [mm]	9,52 - 19,05
SPESSORE RAME [mm]	0,8 - 1,0
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	40 x 69
MAX. PRESSIONE ESERCIZIO [bar]	71,0 - 42,4
PRESSIONE DI SCOPPIO [bar]	71,0 - 202,6

11110068W

TUBO RAME ISOLATO ACCOPPIATO IN LINEA TOP LINE CU 1/2 - 3/4 sp. 0,8-1,0 L=20m

Ø [inch]	CU 1/2" - 3/4"
Ø [mm]	12,7 - 19,05
SPESSORE RAME [mm]	0,8 - 1,0
SPESSORE GUAINA [mm]	10
A x B INGOMBRO [mm]	40 x 71
MAX. PRESSIONE ESERCIZIO [bar]	53,9 - 42,4
PRESSIONE DI SCOPPIO [bar]	258 - 202,6
