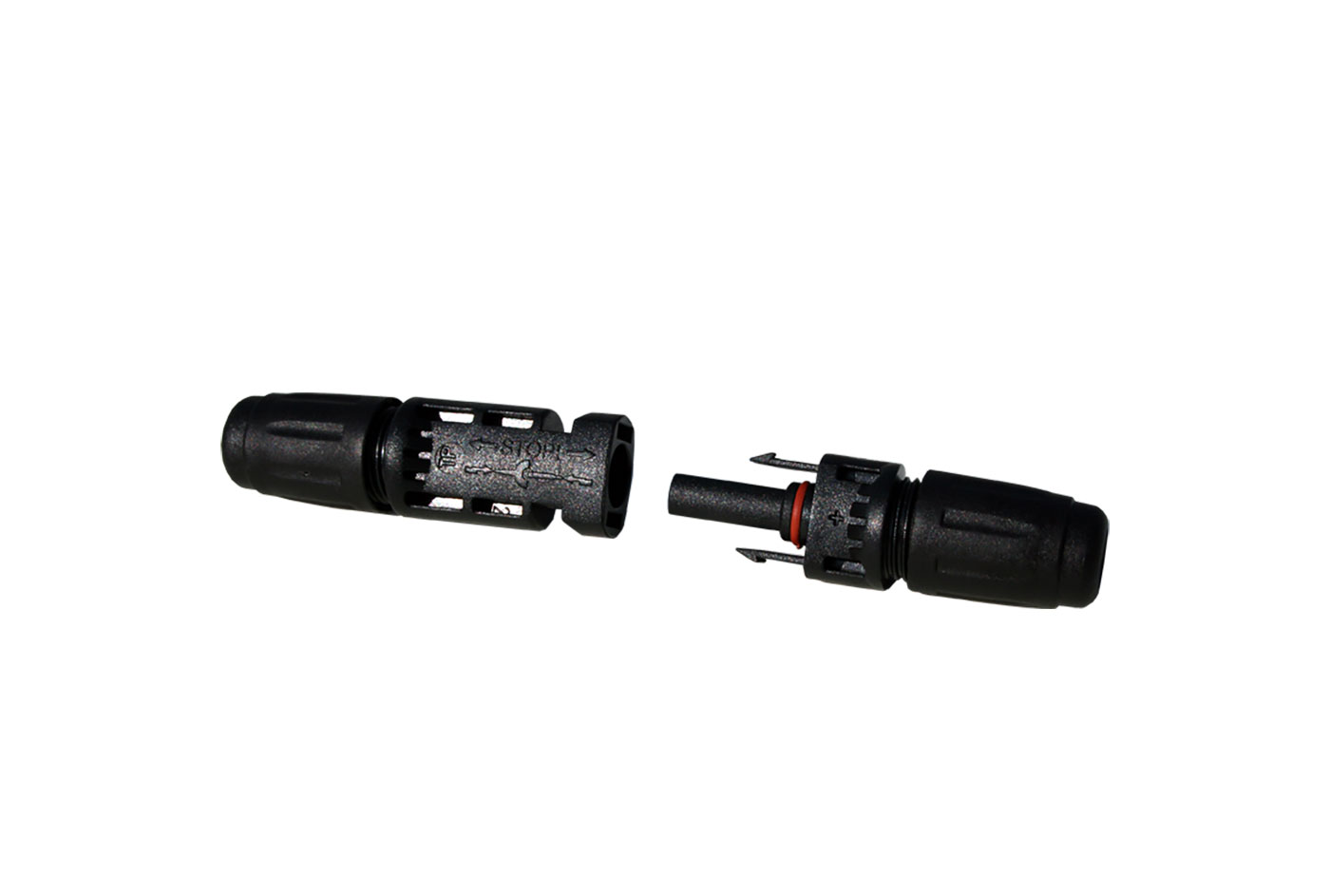

Connecteur pour modules photovoltaïques

Fv Power

Ces connecteurs ont été développés pour les panneaux de type MC4, pour répondre à la demande croissante d’un système de raccord rapide.
Facile à réaliser et fiable pour le câblage des modules photovoltaïques.
Ce système permet le câblage des panneaux entre eux ou jusqu’à l’onduleur.
Les composants du système de connexion à fiche pour photovoltaïque permettent une installation facile, permettent le montage sur place.

CARACTÉRISTIQUES TECHNIQUES :

• Tension nominale 500 V: DC 1000V (TUV), DC 600V (UL)
• Courant nominal: 25A 4mm2 – 35A 6mm2
• Résistance: ≤0.3 mΩ
• Section du câble 4 mm² – 6 mm²
• Degré de protection : IP68 (1m, 24h)
• Tension d’essai : 8kv
• Température limite d’utilisation : 125°C
• Catégorie de surtension : III
• Classe d’inflammabilité : UL94 -V/V0
• Matériau isolant: PPO/PA 66
• Matériel Contact : Alliage de cuivre plaqué étain
• Force de serrage : Connect 20kgf
• Force de serrage : Wire 20kgf
• Standard connecteur : Compatible avec MC4
• Température ambiante : -40 ÷ 85°C
• Notes: Pas de débrancher sous tension
