Voir la documentation

Dérivation symétrique à 90°

Project Wind
Diffusion d’air

CARACTÉRISTIQUES TECHNIQUES :

• Fabriqué en acier galvanisé
• Avec joint EPDM à double lèvre

Modèles

Modèles disponibles (10)

31500370

DERIVATION SYMETRIQUE A 90° D.80

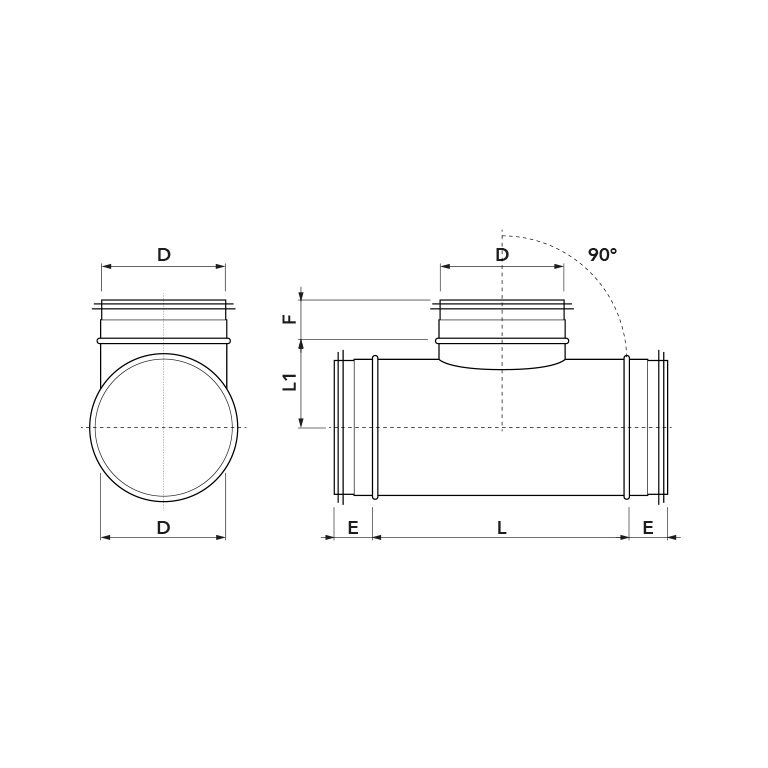

D [mm]	75
E [mm]	36
F [mm]	36
L [mm]	140
L1 [mm]	52
POIDS [kg]	0,40

31500380

DERIVATION SYMETRIQUE A 90° D.100

D [mm]	90
E [mm]	36
F [mm]	36
L [mm]	160
L1 [mm]	65
POIDS [kg]	0,45

31500390

DERIVATION SYMETRIQUE A 90° D.125

D [mm]	120
E [mm]	36
F [mm]	36
L [mm]	190
L1 [mm]	83
POIDS [kg]	0,63

31500400

DERIVATION SYMETRIQUE A 90° D.160

D [mm]	160
E [mm]	36
F [mm]	36
L [mm]	230
L1 [mm]	105
POIDS [kg]	0,85

31500410

DERIVATION SYMETRIQUE A 90° D.200

D [mm]	195
E [mm]	45
F [mm]	30
L [mm]	320
L1 [mm]	125
POIDS [kg]	1,28

31500420

DERIVATION SYMETRIQUE A 90° D.250

D [mm]	250
E [mm]	55
F [mm]	55
L [mm]	307
L1 [mm]	150
POIDS [kg]	2,00

31500422

DÉRIVATION SYMÉTRIQUE À 90° Ø 300

D [mm]	300
E [mm]	36
F [mm]	36
L [mm]	370
L1 [mm]	175
POIDS [kg]	2,56

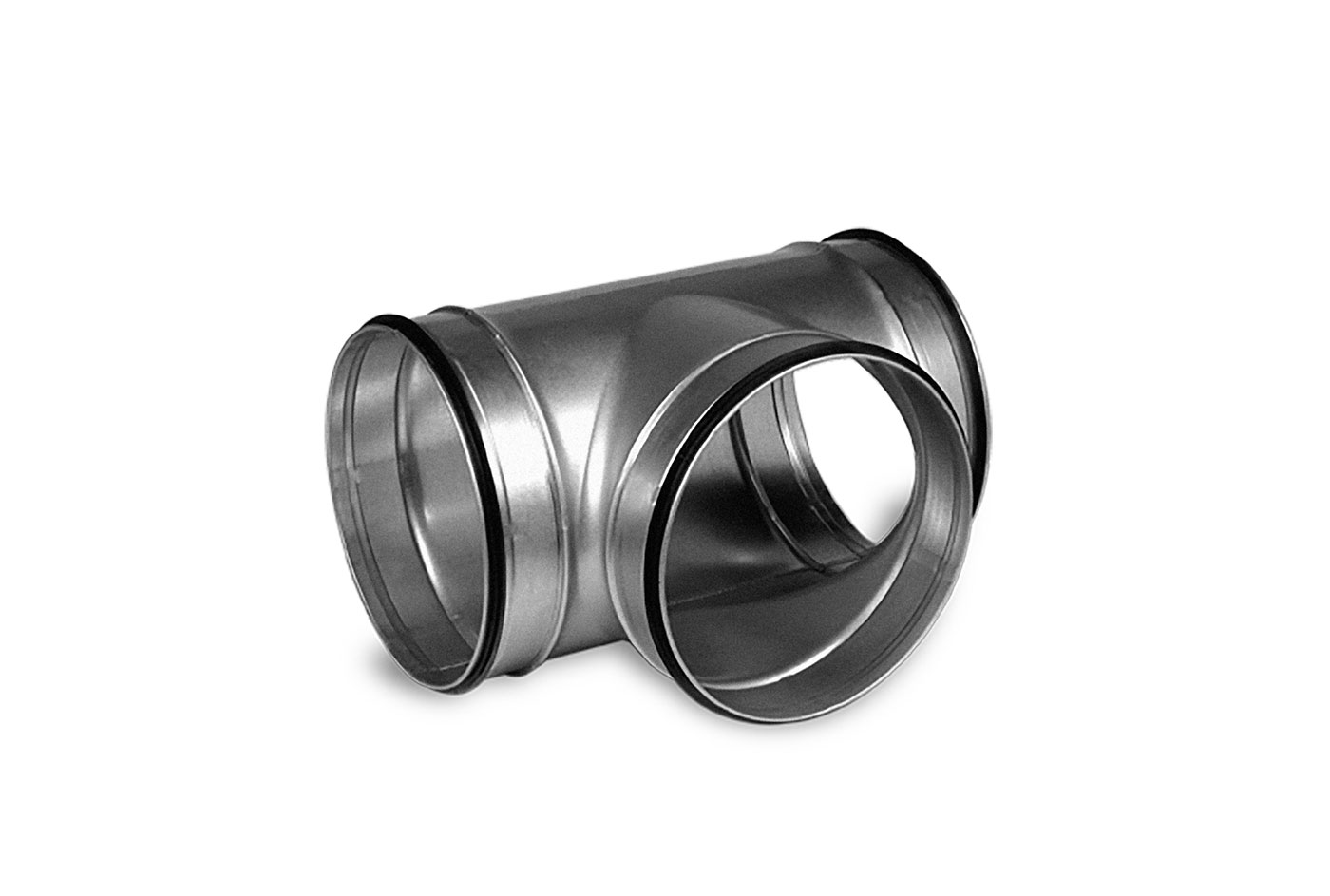

PWC500042

JONCTION SYMÉTRIQUE 90° Ø 315

D [mm]	310
E [mm]	55
F [mm]	55
L [mm]	420
L1 [mm]	182
POIDS [kg]	2,80

31500424

DÉRIVATION SYMÉTRIQUE À 90° Ø 355

D [mm]	355
E [mm]	55
F [mm]	55
L [mm]	425
L1 [mm]	203
POIDS [kg]	3,69

31500426

DÉRIVATION SYMÉTRIQUE À 90° Ø 400

D [mm]	400
E [mm]	55
F [mm]	55
L [mm]	520
L1 [mm]	225
POIDS [kg]	5,00

Téléchargement

Documentation

Fiche technique

it en fr de

CARACTÉRISTIQUES TECHNIQUES :

Modèles disponibles (10)

Des solutions sur mesure

Documentation

Fiche technique
