90° symmetrical shunt

Project Wind
Air diffusion

TECHNICAL SPECIFICATIONS:

• Made of galvanized steel
• With double lip EPDM gasket

Models

Available Models (10)

31500370

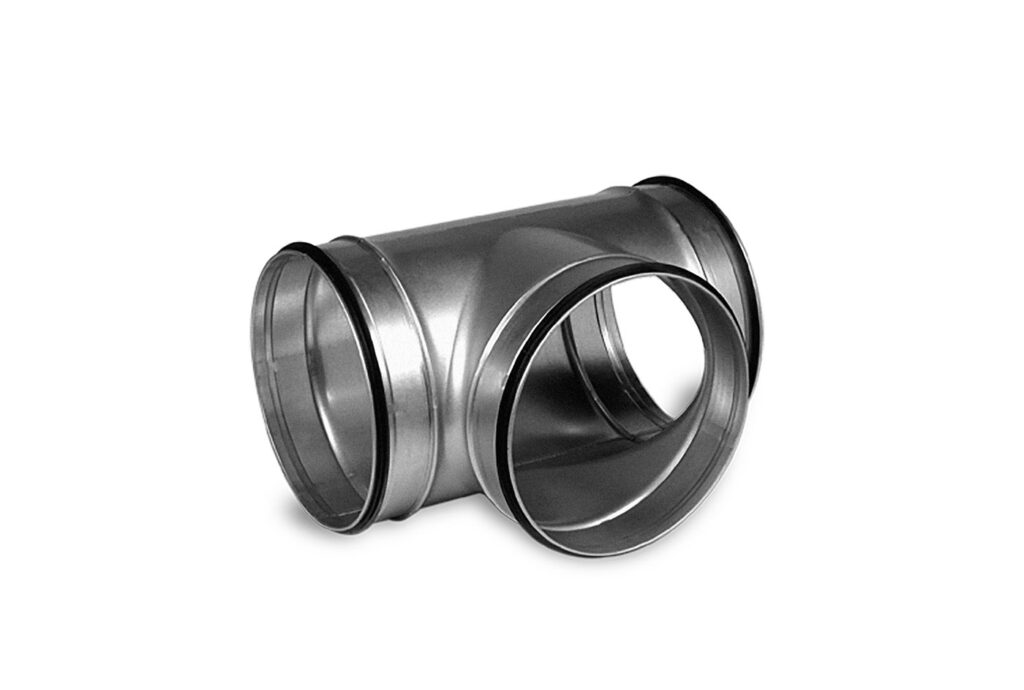

SYMMETRIC JUNCTION 90° Ø 80

D [mm]	75
E [mm]	36
F [mm]	36
L [mm]	140
L1 [mm]	52
WEIGHT [kg]	0,40

31500380

SYMMETRIC JUNCTION 90° Ø 100

D [mm]	90
E [mm]	36
F [mm]	36
L [mm]	160
L1 [mm]	65
WEIGHT [kg]	0,45

31500390

SYMMETRIC JUNCTION 90° Ø 125

D [mm]	120
E [mm]	36
F [mm]	36
L [mm]	190
L1 [mm]	83
WEIGHT [kg]	0,63

31500400

SYMMETRIC JUNCTION 90° Ø 160

D [mm]	160
E [mm]	36
F [mm]	36
L [mm]	230
L1 [mm]	105
WEIGHT [kg]	0,85

31500410

SYMMETRIC JUNCTION 90° Ø 200

D [mm]	195
E [mm]	45
F [mm]	30
L [mm]	320
L1 [mm]	125
WEIGHT [kg]	1,28

31500420

SYMMETRIC JUNCTION 90° Ø 250

D [mm]	250
E [mm]	55
F [mm]	55
L [mm]	307
L1 [mm]	150
WEIGHT [kg]	2,00

31500422

SYMMETRIC JUNCTION 90° Ø 300

D [mm]	300
E [mm]	36
F [mm]	36
L [mm]	370
L1 [mm]	175
WEIGHT [kg]	2,56

PWC500042

SYMMETRIC JUNCTION 90° Ø 315

D [mm]	310
E [mm]	55
F [mm]	55
L [mm]	420
L1 [mm]	182
WEIGHT [kg]	2,80

31500424

SYMMETRIC JUNCTION 90° Ø 355

D [mm]	355
E [mm]	55
F [mm]	55
L [mm]	425
L1 [mm]	203
WEIGHT [kg]	3,69

31500426

SYMMETRIC JUNCTION 90° Ø 400

D [mm]	400
E [mm]	55
F [mm]	55
L [mm]	520
L1 [mm]	225
WEIGHT [kg]	5,00
