Diffuseur linéaire encastré en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux

Project Wind
Diffusion d’air

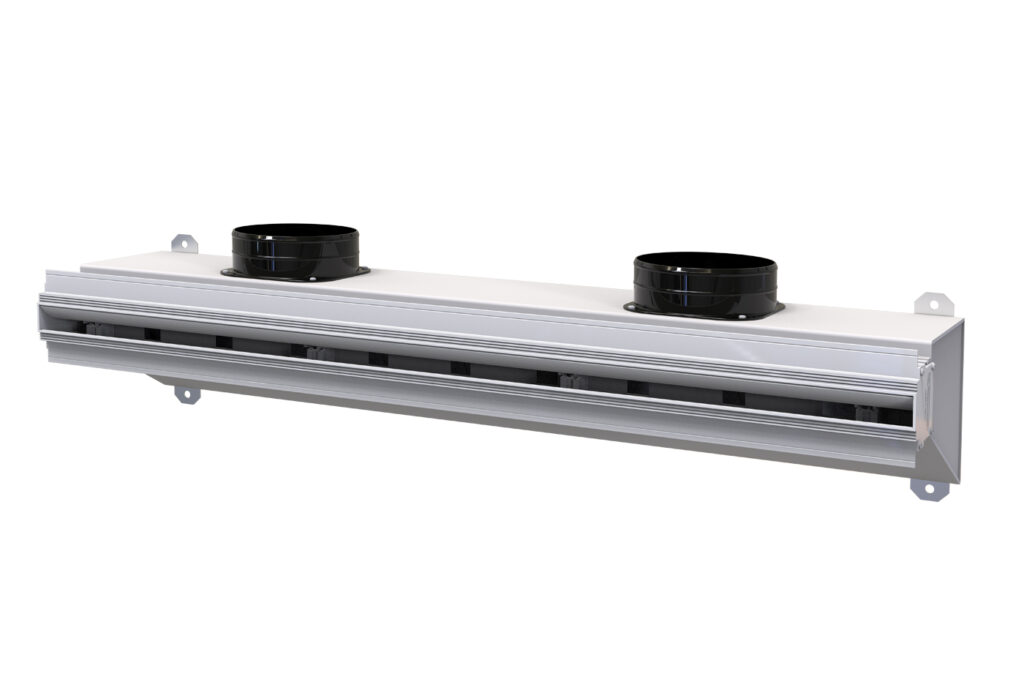

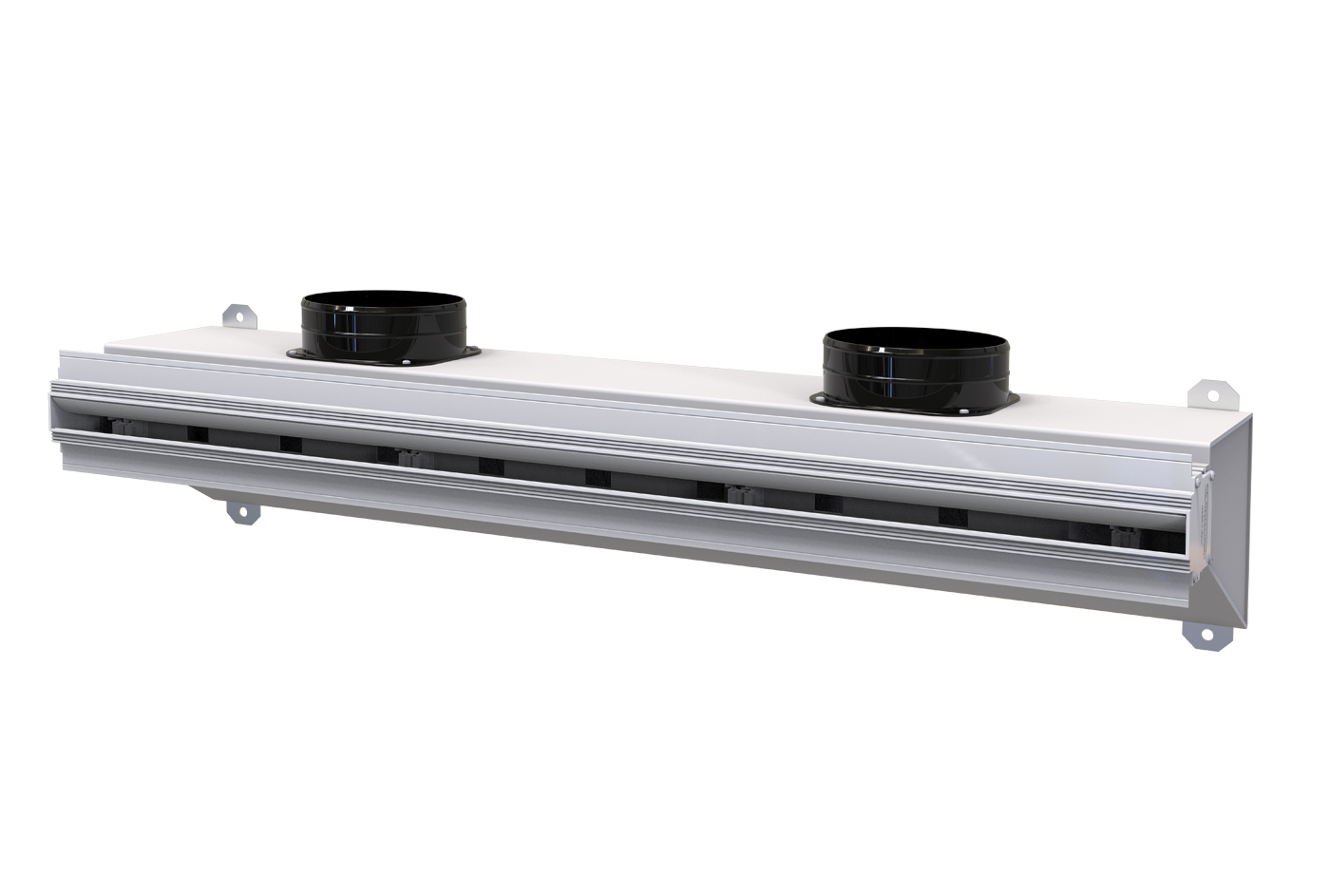

Diffuseur linéaire encastré en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux. Disponible avec fente de 20 ou 30 mm en blanc ou noir.
Le plénum, à la conception unique, est fabriqué en tôle galvanisée recouverte de polyéthylène à alvéoles fermées.
Ce diffuseur linéaire encastré allie fonctionnalité et design, s’intégrant parfaitement dans toutes les pièces et permettant une diffusion uniforme de l’air et une induction thermique élevée.
Le PVC avec lequel est fabriqué ce diffuseur novateur, contrairement à l’aluminium, ne produit pas de condensation en raison de ses propriétés physiques, ce qui empêche la formation de champignons, de moisissures et de bactéries à l’intérieur du diffuseur et garantit une excellente isolation des murs.
Les colliers d’entrée sont inclus dans l’emballage et doivent être montés sur place, en fonction des exigences d’installation.
Le plénum est équipé de prédispositions supplémentaires pour les canalisations additionnelles et les gaines VMC, à percer selon les besoins.
Le registre permet de réguler la quantité d’air souhaitée et peut être réglé à l’aide d’un tournevis.
Des logements sont prévus à l’intérieur des profilés pour permettre le montage des déflecteurs réglables en PVC.

Certifications

CARACTÉRISTIQUES TECHNIQUES

• Diffuseur linéaire encastré en PVC anti-condensation disponible
• Disponible avec fente de 20 ou 30 mm de couleur blanche ou noire
• Plenum en tôle galvanisée revêtue de polyéthylène à cellules fermées (sp.3mm)
• Adapté au refoulement et à la reprise d’air
• Registre réglable
• Collets d’entrée d’air inclus dans l’emballage (non montés)
• Prédispositions pour conduits supplémentaires et pour VMC Ø75/90 (réf. ACD600089 – ACD600090)
• Supports de fixation au plafond inclus dans la livraison
• Compatible avec le kit de continuité PWC500027
• Classe de résistance au feu V0
• Température de fonctionnement : -30 °C + 60 °C
• Fixation au moyen de vis
• Pour l’installation murale / au plafond
• Possibilité d’insérer des déflecteurs réglables en PVC à l’intérieur des profilés
• Déflecteurs latéraux pour orienter le flux d’air

Modèles

Modèles disponibles (20)

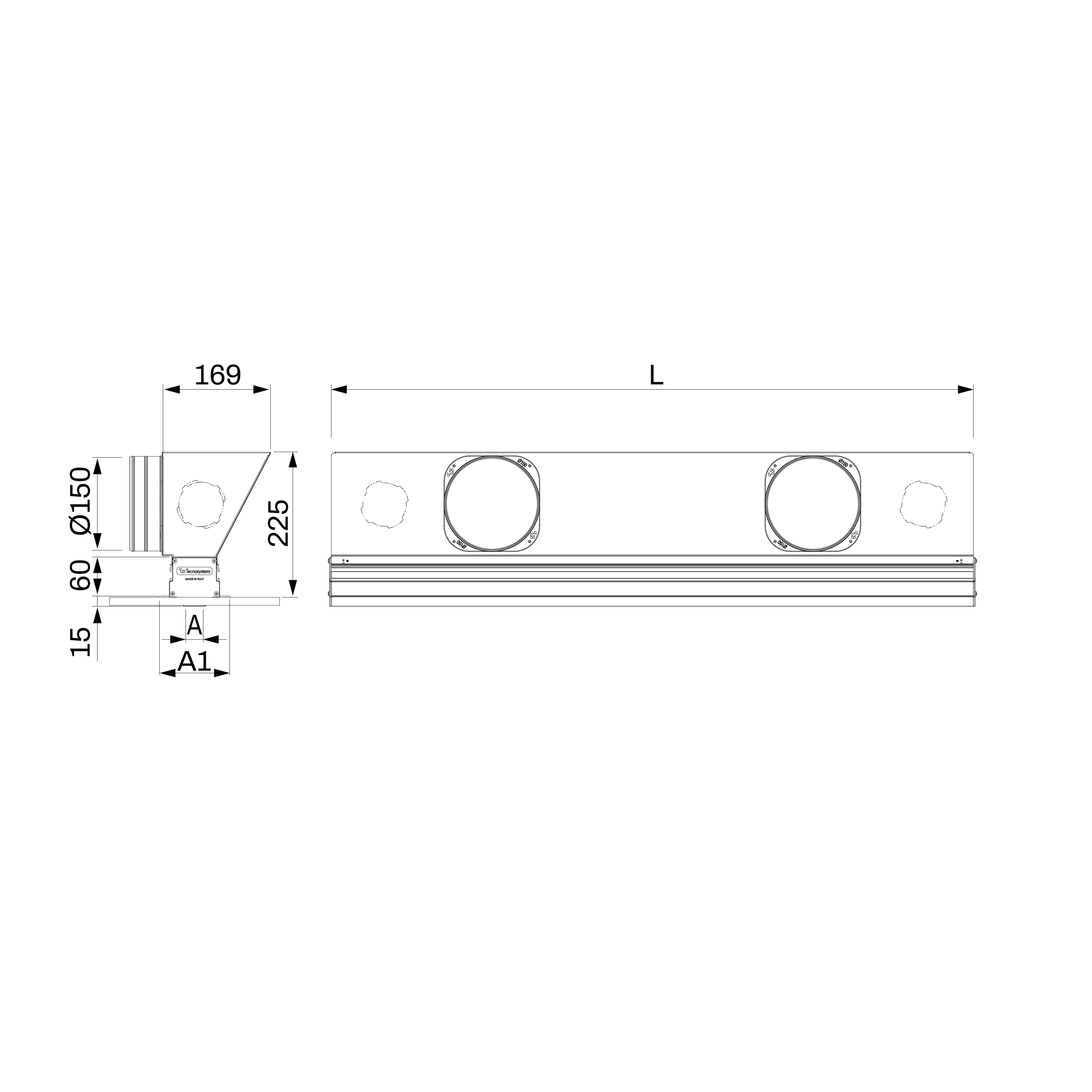

PWD301410

PLÉNUM ET DÉFLECTEURS LATÉRAUX L600mm FENTE 20mm BLANC

L [mm]	600
A [mm]	20
A1 [mm]	100
RACCORD Ø150	1

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastré en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastré en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanc ou noir.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et équipé de prédispositions supplémentaires avec des pré-découpes à défoncer au besoin, aussi bien pour des gaines supplémentaires que pour des conduits VMC Ø 75/90.
Les piquages d’entrée sont inclus dans l’emballage et peuvent être installés sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, achetable séparément.
PWD301410 L= 600mm pour diffuseur linéaire fente de 20 mm couleur blanc
Marque Tecnosystemi S.p.A.

PWD301411

PLÉNUM ET DÉFLECTEURS LATÉRAUX L600mm FENTE 20mm NOIR

L [mm]	600
A [mm]	20
A1 [mm]	100
RACCORD Ø150	1

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastré en PVC anticondensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastré en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanche ou noire.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec des pré-découpes à défoncer au besoin, aussi bien pour des canalisations supplémentaires que des conduits VMC Ø 75/90.
Les piquages d’entrée sont inclus dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, achetable séparément.
PWD301411 L= 600mm pour diffuseur linéaire fente de 20 mm couleur noire
Marque Tecnosystemi S.p.A.

PWD301418

PLÉNUM ET DÉFLECTEURS LATÉRAUX L600mm FENTE 30mm BLANC

L [mm]	600
A [mm]	30
A1 [mm]	110
RACCORD Ø150	1

Articles du cahier des charges

SPÉCIFICATIONS
Diffuseur linéaire encastrable en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastrable en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanc ou noir.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de pré-découpes supplémentaires à percer au besoin, aussi bien pour des canalisations supplémentaires que pour des conduits VMC Ø 75/90.
Les collerettes d’entrée sont incluses dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant, réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, achetable séparément.
PWD301418 L= 600mm pour diffuseur linéaire fente de 30 mm couleur blanc
Marque Tecnosystemi S.p.A.

PWD301419

PLÉNUM ET DÉFLECTEURS LATÉRAUX L600mm FENTE 30mm NOIR

L [mm]	600
A [mm]	30
A1 [mm]	110
RACCORD Ø150	1

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastré en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastré en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanche ou noire.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-découpes à défoncer au besoin, aussi bien pour des canalisations supplémentaires que pour des conduits VMC Ø 75/90.
Les colliers d’entrée sont inclus dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant, réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, disponible séparément.
PWD301419 L= 600mm pour diffuseur linéaire fente de 30 mm couleur noire
Marque Tecnosystemi S.p.A.

PWD301426

PLÉNUM ET DÉFLECTEURS LATÉRAUX L800mm FENTE 20mm BLANC

L [mm]	800
A [mm]	20
A1 [mm]	100
RACCORD Ø150	2

Articles du cahier des charges

SPÉCIFICATIONS
Diffuseur linéaire encastrable en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastrable en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanc ou noir.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-découpes à défoncer au besoin, aussi bien pour des canalisations supplémentaires que pour des conduits VMC Ø 75/90.
Les collerettes d’entrée sont incluses dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, achetable séparément.
PWD301426 L= 800mm pour diffuseur linéaire fente de 20 mm couleur blanc
Marque Tecnosystemi S.p.A.

PWD301427

PLÉNUM ET DÉFLECTEURS LATÉRAUX L800mm FENTE 20mm NOIR

L [mm]	800
A [mm]	20
A1 [mm]	100
RACCORD Ø150	2

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastré en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastré en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanche ou noire.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-découpes à détacher au besoin, aussi bien pour les gaines supplémentaires que pour les conduits VMC Ø 75/90.
Les collerettes d’entrée sont incluses dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, disponible séparément.
PWD301427 L= 800mm pour diffuseur linéaire fente de 20 mm couleur noire
Marque Tecnosystemi S.p.A.

PWD301434

PLÉNUM ET DÉFLECTEURS LATÉRAUX L800mm FENTE 30mm BLANC

L [mm]	800
A [mm]	30
A1 [mm]	110
RACCORD Ø150	2

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastrable en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastrable en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanche ou noire.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-découpes à ouvrir au besoin, aussi bien pour des conduits supplémentaires que pour des conduits VMC Ø 75/90.
Les colliers d’entrée sont inclus dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, disponible séparément.
PWD301434 L= 800mm pour diffuseur linéaire fente de 30 mm couleur blanc
Marque Tecnosystemi S.p.A.

PWD301435

PLÉNUM ET DÉFLECTEURS LATÉRAUX L800mm FENTE 30mm NOIR

L [mm]	800
A [mm]	30
A1 [mm]	110
RACCORD Ø150	2

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastrable en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastrable en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanche ou noire.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-découpes à ouvrir au besoin, aussi bien pour des canalisations supplémentaires que pour des conduits VMC Ø 75/90.
Les colliers d’entrée sont inclus dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, disponible séparément.
PWD301435 L= 800mm pour diffuseur linéaire fente de 30 mm couleur noire
Marque Tecnosystemi S.p.A.

PWD301442

PLÉNUM ET DÉFLECTEURS LATÉRAUX L1000mm FENTE 20mm BLANC

L [mm]	1000
A [mm]	20
A1 [mm]	100
RACCORD Ø150	2

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastrable en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastrable en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanche ou noire.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-défonçables à percer au besoin, aussi bien pour des canalisations supplémentaires que pour des conduits VMC Ø 75/90.
Les colliers d’entrée sont inclus dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, disponible séparément.
PWD301442 L= 1000mm pour diffuseur linéaire fente de 20 mm couleur blanche
Marque Tecnosystemi S.p.A.

PWD301443

PLÉNUM ET DÉFLECTEURS LATÉRAUX L1000mm FENTE 20mm NOIR

L [mm]	1000
A [mm]	20
A1 [mm]	100
RACCORD Ø150	2

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastrable en PVC anticondensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastrable en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanc ou noir.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-découpes à percer au besoin, aussi bien pour des gaines supplémentaires que des conduits VMC Ø 75/90.
Les collerettes d’entrée sont incluses dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, achetable séparément.
PWD301443 L= 1000mm pour diffuseur linéaire fente de 20 mm couleur noir
Marque Tecnosystemi S.p.A.

PWD301450

PLÉNUM ET DÉFLECTEURS LATÉRAUX L1000mm FENTE 30mm BLANC

L [mm]	1000
A [mm]	30
A1 [mm]	110
RACCORD Ø150	2

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastrable en PVC anticondensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastrable en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanche ou noire.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-découpes à percer si besoin, aussi bien pour des canalisations supplémentaires que pour des conduits VMC Ø 75/90.
Les collerettes d’entrée sont incluses dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, achetable séparément.
PWD301450 L= 1000mm pour diffuseur linéaire fente de 30 mm couleur blanche
Marque Tecnosystemi S.p.A.

PWD301451

PLÉNUM ET DÉFLECTEURS LATÉRAUX L1000mm FENTE 30mm NOIR

L [mm]	1000
A [mm]	30
A1 [mm]	110
RACCORD Ø150	2

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastré en PVC anticondensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastré en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanc ou noir.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-découpes à défoncer au besoin, aussi bien pour des canalisations supplémentaires que pour des conduits VMC Ø 75/90.
Les colliers d’entrée sont inclus dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, disponible séparément.
PWD301451 L= 1000mm pour diffuseur linéaire fente de 30 mm couleur noir
Marque Tecnosystemi S.p.A.

PWD301458

PLÉNUM ET DÉFLECTEURS LATÉRAUX L1500mm FENTE 20mm BLANC

L [mm]	1500
A [mm]	20
A1 [mm]	100
RACCORD Ø150	3

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastrable en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastrable en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanche ou noire.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-découpes à ouvrir au besoin, aussi bien pour des conduits supplémentaires que pour des conduits VMC Ø 75/90.
Les colliers d’entrée sont inclus dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, disponible séparément.
PWD301458 L= 1500mm pour diffuseur linéaire fente de 20 mm couleur blanche
Marque Tecnosystemi S.p.A.

PWD301459

PLÉNUM ET DÉFLECTEURS LATÉRAUX L1500mm FENTE 20mm NOIR

L [mm]	1500
A [mm]	20
A1 [mm]	100
RACCORD Ø150	3

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastrable en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastrable en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanche ou noire.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-découpes à percer au besoin, aussi bien pour des conduits supplémentaires que des conduits VMC Ø 75/90.
Les collerettes d’entrée sont incluses dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, disponible séparément.
PWD301459 L= 1500mm pour diffuseur linéaire fente de 20 mm couleur noire
Marque Tecnosystemi S.p.A.

PWD301466

PLÉNUM ET DÉFLECTEURS LATÉRAUX L1500mm FENTE 30mm BLANC

L [mm]	1500
A [mm]	30
A1 [mm]	110
RACCORD Ø150	3

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastrable en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastrable en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanc ou noir.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec des pré-découpes à percer si nécessaire, aussi bien pour des canalisations supplémentaires que pour des conduits VMC Ø 75/90.
Les collerettes d’entrée sont incluses dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, achetable séparément.
PWD301466 L= 1500mm pour diffuseur linéaire fente de 30 mm couleur blanc
Marque Tecnosystemi S.p.A.

PWD301467

PLÉNUM ET DÉFLECTEURS LATÉRAUX L1500mm FENTE 30mm NOIR

L [mm]	1500
A [mm]	30
A1 [mm]	110
RACCORD Ø150	3

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastré en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastré en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanc ou noir.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec des pré-découpes à ouvrir au besoin, aussi bien pour des gaines supplémentaires que pour des conduits VMC Ø 75/90.
Les collerettes d’entrée sont incluses dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, disponible séparément.
PWD301467 L= 1500mm pour diffuseur linéaire fente de 30 mm couleur noir
Marque Tecnosystemi S.p.A.

PWD301474

PLÉNUM ET DÉFLECTEURS LATÉRAUX L2000mm FENTE 20mm BLANC

L [mm]	2000
A [mm]	20
A1 [mm]	100
RACCORD Ø150	4

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastré en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastré en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanc ou noir.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-découpes à défoncer au besoin, aussi bien pour des canalisations supplémentaires que pour des conduits VMC Ø 75/90.
Les colliers d’entrée sont inclus dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, achetable séparément.
PWD301474 L= 2000mm pour diffuseur linéaire fente de 20 mm couleur blanc
Marque Tecnosystemi S.p.A.

PWD301475

PLÉNUM ET DÉFLECTEURS LATÉRAUX L2000mm FENTE 20mm NOIR

L [mm]	2000
A [mm]	20
A1 [mm]	100
RACCORD Ø150	4

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastrable en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastrable en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanc ou noir.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec pré-découpes à défoncer au besoin, aussi bien pour des canalisations supplémentaires que pour des conduits VMC Ø 75/90.
Les collerettes d’entrée sont incluses dans l’emballage et sont installables sur le côté concerné en fonction des besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, achetable séparément.
PWD301475 L= 2000mm pour diffuseur linéaire fente de 20 mm couleur noir
Marque Tecnosystemi S.p.A.

PWD301482

PLÉNUM ET DÉFLECTEURS LATÉRAUX L2000mm FENTE 30mm BLANC

L [mm]	2000
A [mm]	30
A1 [mm]	110
RACCORD Ø150	4

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastré en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastré en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanche ou noire.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de pré-découpes supplémentaires à ouvrir si nécessaire, aussi bien pour des gaines supplémentaires que pour des conduits VMC Ø 75/90.
Les collerettes d’entrée sont incluses dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil d’aile orientable.
Kit de continuité, achetable séparément.
PWD301482 L= 2000mm pour diffuseur linéaire fente de 30 mm couleur blanche
Marque Tecnosystemi S.p.A.

PWD301483

PLÉNUM ET DÉFLECTEURS LATÉRAUX L2000mm FENTE 30mm NOIR

L [mm]	2000
A [mm]	30
A1 [mm]	110
RACCORD Ø150	4

Articles du cahier des charges

CAHIER DES CHARGES
Diffuseur linéaire encastré en PVC anti-condensation avec registre, plénum isolé et déflecteurs latéraux
Diffuseur linéaire encastré en PVC pour soufflage et plénum isolé.
Disponible avec fente de 20 ou 30 mm de couleur blanc ou noir.
Plénum en tôle galvanisée revêtu de polyéthylène à cellules fermées et doté de prédispositions supplémentaires avec opercules prédécoupés à percer au besoin, aussi bien pour des canalisations supplémentaires que pour des conduits VMC Ø 75/90.
Les colliers d’entrée sont inclus dans l’emballage et sont installables sur le côté concerné selon les besoins.
Registre de réglage coulissant réglable manuellement.
À l’intérieur des profilés sont logés des éléments de fixation et de jonction brevetés qui permettent l’ancrage des déflecteurs en PVC réglables.
Double déflecteur opposé avec profil aérodynamique orientable.
Kit de continuité, disponible séparément.
PWD301483 L= 2000mm pour diffuseur linéaire fente de 30 mm couleur noir
Marque Tecnosystemi S.p.A.
