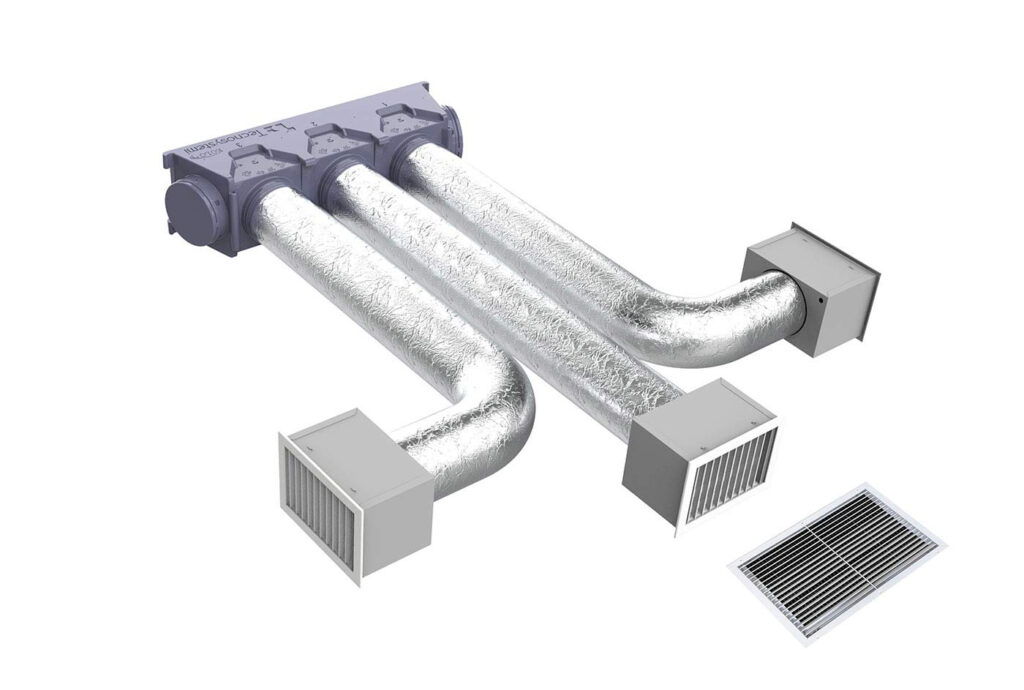

Immagine Kit-Svelto-Eolo-150-200-bocch-reg.jpg

Configurer Voir la documentation

EOLO Ø150 - 200 Kit Svelto avec grilles réglables

Project Wind
Diffusion d’air

Kit Svelto est la solution complète pour la distribution de l’air des unités gainées : il contient tous les accessoires nécessaires pour canaliser correctement l’air produit par l’unité intérieure afin de le distribuer de manière optimale dans chaque pièce.
Une fois choisis la marque et le modèle de la machine à goulotte, il suffit de choisir simplement la grille ou le diffuseur et enfin le plénum.
Les kits offrent de multiples possibilités d’installation avec différentes solutions au choix :
– grilles à ailettes réglables
– buse à ailettes fixes inclinées à 15°
– diffuseur linéaire longueur 1 000 à 2 fentes.
Le « Kit Svelto Eolo » est équipé d’un plenum en polystyrène fritté, il est fourni avec des grilles réglables et est disponible en cinq modèles : 2 – 3 – 4 – 5 – 6 zones et avec tuyaux Ø 150 et 200.
Disponible sur demande.

LE KIT Ø150 EST COMPOSÉ DE:

• 1 plénum en polystyrène fritté personnalisé pour les unités internes
• Colliers intégrés dans le plénum (quantité selon les zones)
• Bouche de soufflage en aluminium peint blanc, ouverture d’installation 300 × 150 mm, dimensions extérieures 336 × 186 mm, RÉF. WB11161512 (quantité selon les zones)
• Plénums isolés en tôle prévus pour 3 piquages pour bouche (ouverture d’installation 300 × 150 mm), RÉF. PWD100005 (quantité selon les zones)
• Registres de calibration pour bouche, ouverture d’installation 300 × 150 mm, RÉF. W11161568 (quantité selon les zones)
• Conduit flexible en aluminium à double paroi Ø 152 mm, longueur 10 m, RÉF. 11152152
• N° 1 grille de reprise en aluminium blanc, ouverture d’installation 600 × 400 mm, dimensions extérieures 632 × 432 mm, avec filtre 600 × 400 mm, RÉF. WB11161525
• Colliers de serrage (quantité selon la zone)

LE KIT Ø200 EST COMPOSÉ DE:

• 1 plénum en polystyrène fritté personnalisé pour les unités internes
• Colliers intégrés dans le plénum (quantité selon les zones)
• Bouche de soufflage en aluminium peint blanc, ouverture d’installation 300 × 200 mm, dimensions extérieures 336 × 236 mm, RÉF. WB11161515 (quantité selon les zones)
• Plénums isolés en tôle prévus pour 3 piquages pour bouche (ouverture d’installation 300 × 200 mm), RÉF. PWD100007 (quantité selon les zones)
• Registres de calibration pour bouche, ouverture d’installation 300 × 200 mm, RÉF. W11161563 (quantité selon les zones)
• Conduit flexible en aluminium à double paroi Ø 200 mm, longueur 10 m, RÉF. 11152204
• 1 grille de reprise en aluminium blanc, ouverture d’installation 600 × 400 mm, dimensions extérieures 632 × 432 mm, avec filtre 600 × 400 mm, RÉF. WB11161525
• Colliers de serrage (quantité selon la zone)
