Voir la documentation

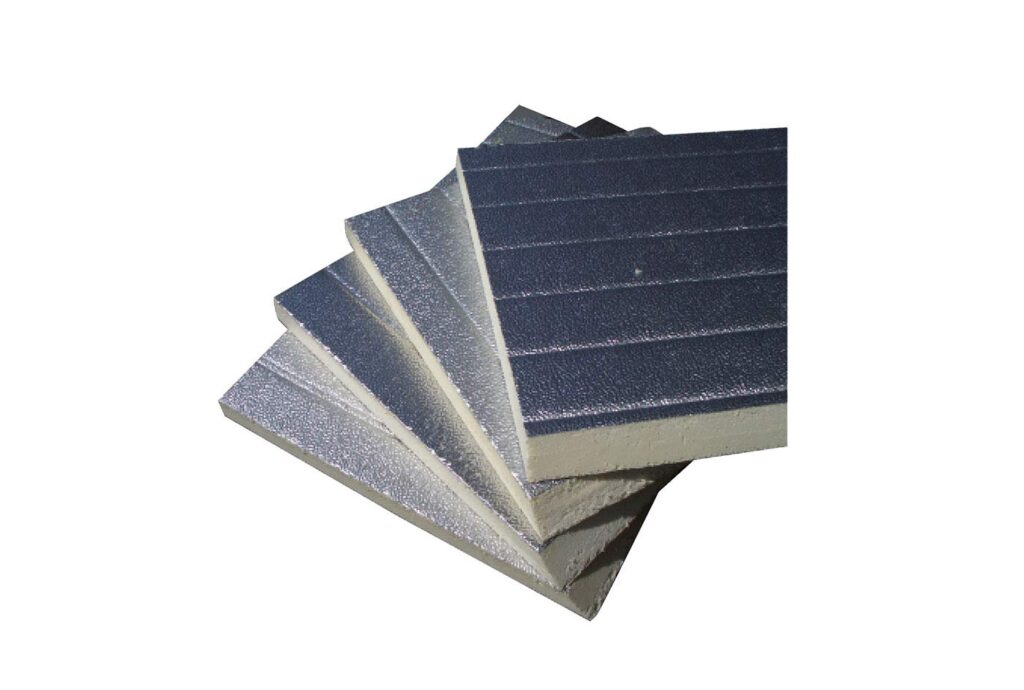

Kit canal : panneau droit aluminisé en mousse polyuréthane PAL préformé

Project Wind
Diffusion d’air

CARACTÉRISTIQUES TECHNIQUES :

• Revêtement des deux côtés avec de l’aluminium gaufré de 80 μm d’épaisseur
• Épaisseur du matériau 20 mm
• Densité 49 kg/m³
• Classe de réaction au feu B-s3,d0
• Température : -30°C à +80°C

LE KIT CONTIENT:

• 1 Panneau en mousse de polyuréthane façonnée (PAL) (longueur 1 200 m)
• 2 m de ruban d’aluminium
• 4 Cornières
• 8 équerres en « L »
• 4 profilés PVC « H » (2 pièces hauteur B + 2 pièces largeur A – voir dimensions dans le tableau)
• 8 Brides escamotables en aluminium (4 pièces hauteur B + 4 pièces largeur A – voir dimensions dans le tableau)
• 1 spatule souple pour étaler le ruban d’aluminium
• 1 cartouche en silicone

Modèles

Modèles disponibles (36)

PWC600007

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME (PAL) 150X150 L = 1200

A [mm]	150
B [mm]	150
C [mm]	760

PWC600008

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 200X150 L = 1200

A [mm]	200
B [mm]	150
C [mm]	860

PWC600009

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE EN FORME DE 250X150 L = 1200

A [mm]	250
B [mm]	150
C [mm]	960

PWC600010

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 300X150 L = 1200

A [mm]	300
B [mm]	150
C [mm]	1060

PWC600011

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 400X150 L = 1200

A [mm]	400
B [mm]	150
C [mm]	1260

PWC600012

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE EN FORME (PAL) 500X150 L = 1200

A [mm]	500
B [mm]	150
C [mm]	1460

PWC600013

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE EN FORME DE 600X150 L = 1200

A [mm]	600
B [mm]	150
C [mm]	1660

PWC600014

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 200X200 L = 1200

A [mm]	200
B [mm]	200
C [mm]	960

PWC600015

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 2 250X200 L = 1200

A [mm]	250
B [mm]	200
C [mm]	1060

PWC600016

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 300X200 L = 1200

A [mm]	300
B [mm]	200
C [mm]	1160

PWC600017

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 400X200 L = 1200

A [mm]	400
B [mm]	200
C [mm]	1360

PWC600018

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME (PAL) 500X200 L = 1200

A [mm]	500
B [mm]	200
C [mm]	1560

PWC600019

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 600X200 L = 1200

A [mm]	600
B [mm]	200
C [mm]	1760

PWC600020

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN POLYURÉTHANE FORMÉ (PAL) 800X200 L = 1200

A [mm]	800
B [mm]	200
C [mm]	2160

PWC600021

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE FORME (PAL) 1000X200 L = 1200

A [mm]	1000
B [mm]	200
C [mm]	2560

PWC600022

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE FORMÉ (PAL) 1200X200 L = 1200

A [mm]	1200
B [mm]	200
C [mm]	2960

PWC600023

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE FORMÉ (PAL) 250X250 L = 1200

A [mm]	250
B [mm]	250
C [mm]	1160

PWC600024

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE EN FORME DE 300X250 L = 1200

A [mm]	300
B [mm]	250
C [mm]	1260

PWC600025

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 400X250 L = 1200

A [mm]	400
B [mm]	250
C [mm]	1460

PWC600026

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME (PAL) 500X250 L = 1200

A [mm]	500
B [mm]	250
C [mm]	1660

PWC600027

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 600X250 L = 1200

A [mm]	600
B [mm]	250
C [mm]	1860

PWC600028

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE EN FORME DE 800X250 L = 1200

A [mm]	800
B [mm]	250
C [mm]	2260

PWC600029

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE FORME (PAL) 1000X250 L = 1200

A [mm]	1000
B [mm]	250
C [mm]	2660

PWC600030

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE LA FORME 1200X250 L = 1200

A [mm]	1200
B [mm]	250
C [mm]	3060

PWC600031

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 300X300 L = 1200

A [mm]	300
B [mm]	300
C [mm]	1360

PWC600032

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE EN FORME (PAL) 400X300 L = 1200

A [mm]	400
B [mm]	300
C [mm]	1560

PWC600033

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME (PAL) 500X300 L = 1200

A [mm]	500
B [mm]	300
C [mm]	1760

PWC600034

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE EN FORME DE 600X300 L = 1200

A [mm]	600
B [mm]	300
C [mm]	1960

PWC600035

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE EN FORME DE 800X300 L = 1200

A [mm]	800
B [mm]	300
C [mm]	2360

PWC600036

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME (PAL) 1000X300 L = 1200

A [mm]	1000
B [mm]	300
C [mm]	2760

PWC600037

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME (PAL) 1200X300 L = 1200

A [mm]	1200
B [mm]	300
C [mm]	3160

PWC600038

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE EN FORME (PAL) 400X400 L = 1200

A [mm]	400
B [mm]	400
C [mm]	1760

PWC600039

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE EN FORME (PAL) 500X400 L = 1200

A [mm]	500
B [mm]	400
C [mm]	1960

PWC600040

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 600X400 L = 1200

A [mm]	600
B [mm]	400
C [mm]	2160

PWC600041

KIT DE CONDUIT: PANNEAU ALUMINISÉ DROIT DANS LE POULAIN EN POLYURÉTHANE EN FORME DE 800X400 L = 1200

A [mm]	800
B [mm]	400
C [mm]	2560

PWC600042

KIT DE CONDUIT: PANNEAU ALUMINÉ DROIT DANS LE POULAIN EN FORME DE POLYURÉTHANE EN FORME DE 1000X400 L = 1200

A [mm]	1000
B [mm]	400
C [mm]	2960
