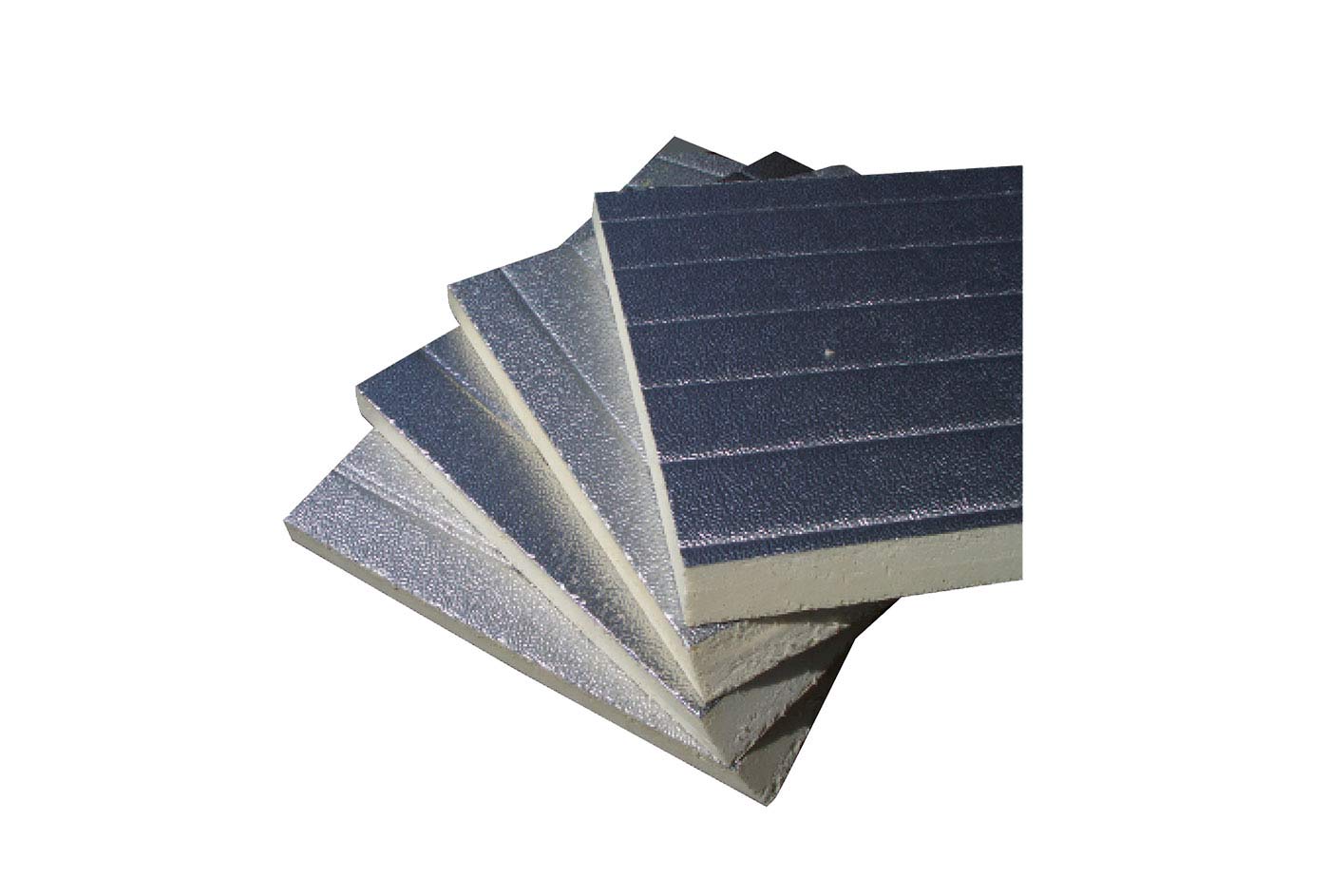

Kit canale: pannello alluminato diritto in poliuretano espanso PAL sagomato

Project Wind
Diffusione aria

CARATTERISTICHE TECNICHE:

• Rivestito da ambo i lati con alluminio goffrato con spessore 80 µm
• Spessore materiale 20 mm
• Densità 49 kg/m³
• Classe reazione al fuoco B-s3,d0
• Temperatura: da -30°C a +80°C

IL KIT CONTIENE:

• N°1 Pannello in poliuretano espanso (PAL) sagomato (lunghezza 1200 m)
• 2 m di nastro alluminio
• N°4 Angolari
• N°8 Squadrette a “L“
• N°4 Profili ad “H“ in PVC (2 pezzi altezza B + 2 pezzi larghezza A – vedi dimensioni in tabella)
• N°8 Flange a scomparsa in alluminio (4 pezzi altezza B + 4 pezzi larghezza A – vedi dimensioni in tabella)
• N°1 Spatola morbida per stendere il nastro in alluminio
• N°1 Cartuccia di silicone

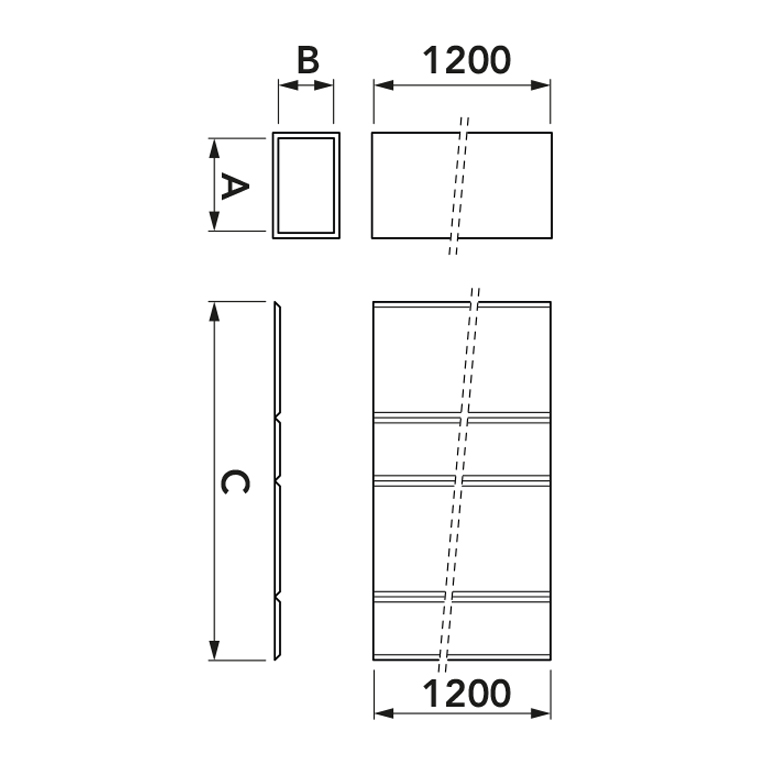

Modelli

Modelli a disposizione (36)

PWC600007

KIT CANALE DIRITTO IN PAL 150x150 L.1200

A [mm]	150
B [mm]	150
C [mm]	760

PWC600008

KIT CANALE DIRITTO IN PAL 200x150 L.1200

A [mm]	200
B [mm]	150
C [mm]	860

PWC600009

KIT CANALE DIRITTO IN PAL 250x150 L.1200

A [mm]	250
B [mm]	150
C [mm]	960

PWC600010

KIT CANALE DIRITTO IN PAL 300x150 L.1200

A [mm]	300
B [mm]	150
C [mm]	1060

PWC600011

KIT CANALE DIRITTO IN PAL 400x150 L.1200

A [mm]	400
B [mm]	150
C [mm]	1260

PWC600012

KIT CANALE DIRITTO IN PAL 500x150 L.1200

A [mm]	500
B [mm]	150
C [mm]	1460

PWC600013

KIT CANALE DIRITTO IN PAL 600x150 L.1200

A [mm]	600
B [mm]	150
C [mm]	1660

PWC600014

KIT CANALE DIRITTO IN PAL 200x200 L.1200

A [mm]	200
B [mm]	200
C [mm]	960

PWC600015

KIT CANALE DIRITTO IN PAL 250x200 L.1200

A [mm]	250
B [mm]	200
C [mm]	1060

PWC600016

KIT CANALE DIRITTO IN PAL 300x200 L.1200

A [mm]	300
B [mm]	200
C [mm]	1160

PWC600017

KIT CANALE DIRITTO IN PAL 400x200 L.1200

A [mm]	400
B [mm]	200
C [mm]	1360

PWC600018

KIT CANALE DIRITTO IN PAL 500x200 L.1200

A [mm]	500
B [mm]	200
C [mm]	1560

PWC600019

KIT CANALE DIRITTO IN PAL 600x200 L.1200

A [mm]	600
B [mm]	200
C [mm]	1760

PWC600020

KIT CANALE DIRITTO IN PAL 800x200 L.1200

A [mm]	800
B [mm]	200
C [mm]	2160

PWC600021

KIT CANALE DIRITTO IN PAL 1000x200 L.1200

A [mm]	1000
B [mm]	200
C [mm]	2560

PWC600022

KIT CANALE DIRITTO IN PAL 1200x200 L.1200

A [mm]	1200
B [mm]	200
C [mm]	2960

PWC600023

KIT CANALE DIRITTO IN PAL 250x250 L.1200

A [mm]	250
B [mm]	250
C [mm]	1160

PWC600024

KIT CANALE DIRITTO IN PAL 300x250 L.1200

A [mm]	300
B [mm]	250
C [mm]	1260

PWC600025

KIT CANALE DIRITTO IN PAL 400x250 L.1200

A [mm]	400
B [mm]	250
C [mm]	1460

PWC600026

KIT CANALE DIRITTO IN PAL 500x250 L.1200

A [mm]	500
B [mm]	250
C [mm]	1660

PWC600027

KIT CANALE DIRITTO IN PAL 600x250 L.1200

A [mm]	600
B [mm]	250
C [mm]	1860

PWC600028

KIT CANALE DIRITTO IN PAL 800x250 L.1200

A [mm]	800
B [mm]	250
C [mm]	2260

PWC600029

KIT CANALE DIRITTO IN PAL 1000x250 L.1200

A [mm]	1000
B [mm]	250
C [mm]	2660

PWC600030

KIT CANALE DIRITTO IN PAL 1200x250 L.1200

A [mm]	1200
B [mm]	250
C [mm]	3060

PWC600031

KIT CANALE DIRITTO IN PAL 300x300 L.1200

A [mm]	300
B [mm]	300
C [mm]	1360

PWC600032

KIT CANALE DIRITTO IN PAL 400x300 L.1200

A [mm]	400
B [mm]	300
C [mm]	1560

PWC600033

KIT CANALE DIRITTO IN PAL 500x300 L.1200

A [mm]	500
B [mm]	300
C [mm]	1760

PWC600034

KIT CANALE DIRITTO IN PAL 600x300 L.1200

A [mm]	600
B [mm]	300
C [mm]	1960

PWC600035

KIT CANALE DIRITTO IN PAL 800x300 L.1200

A [mm]	800
B [mm]	300
C [mm]	2360

PWC600036

KIT CANALE DIRITTO IN PAL 1000x300 L.1200

A [mm]	1000
B [mm]	300
C [mm]	2760

PWC600037

KIT CANALE DIRITTO IN PAL 1200x300 L.1200

A [mm]	1200
B [mm]	300
C [mm]	3160

PWC600038

KIT CANALE DIRITTO IN PAL 400x400 L.1200

A [mm]	400
B [mm]	400
C [mm]	1760

PWC600039

KIT CANALE DIRITTO IN PAL 500x400 L.1200

A [mm]	500
B [mm]	400
C [mm]	1960

PWC600040

KIT CANALE DIRITTO IN PAL 600x400 L.1200

A [mm]	600
B [mm]	400
C [mm]	2160

PWC600041

KIT CANALE DIRITTO IN PAL 800x400 L.1200

A [mm]	800
B [mm]	400
C [mm]	2560

PWC600042

KIT CANALE DIRITTO IN PAL 1000x400 L.1200

A [mm]	1000
B [mm]	400
C [mm]	2960
