Plenum coibentato multiingresso VMC+clima

Project Wind
Diffusione aria

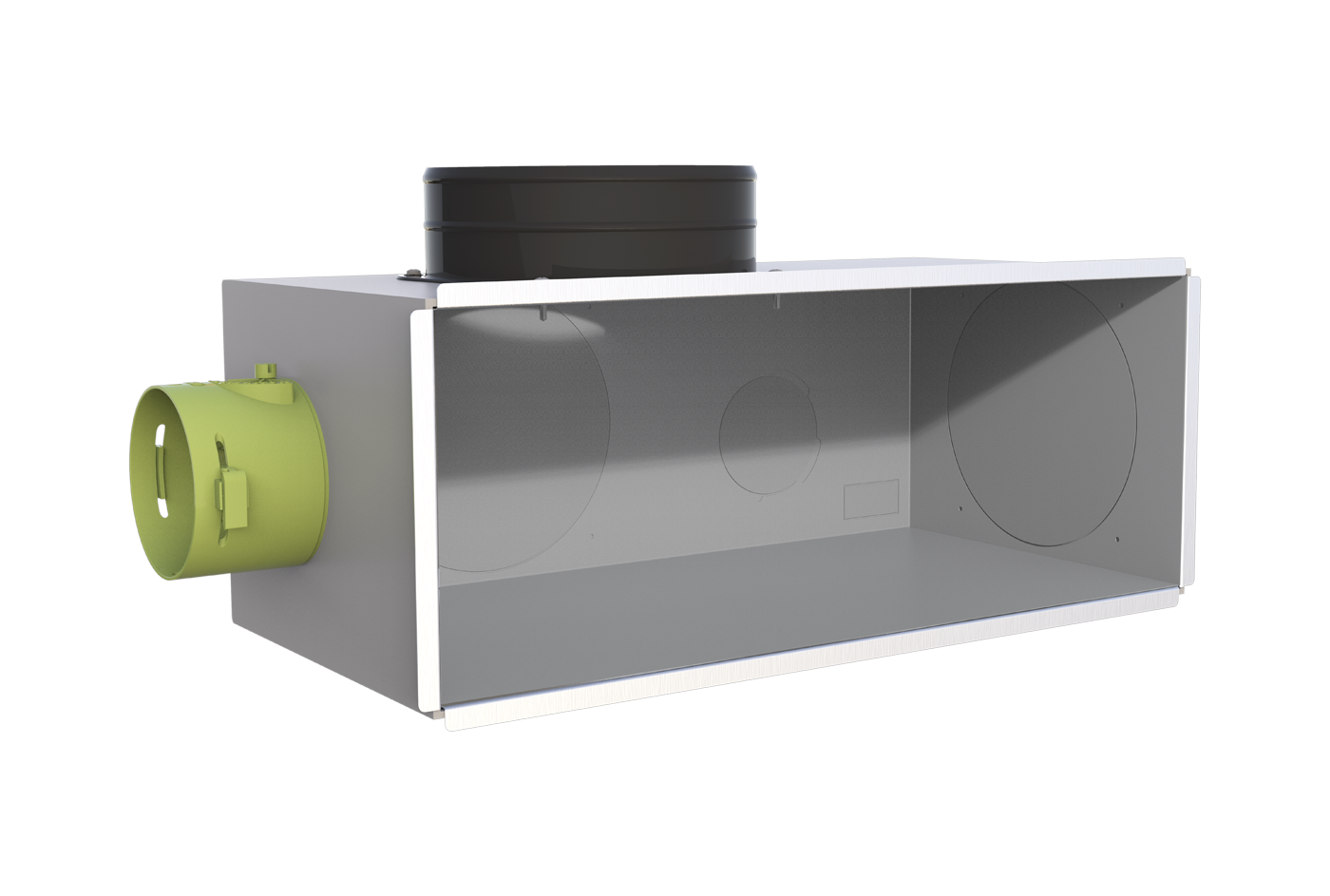

Plenum coibentato universale predisposto per 3 ingressi in lamiera zincata realizzato con isolamento esterno in polietilene a celle chiuse di spessore 3 mm.

CARATTERISTICHE TECNICHE:

• Realizzato in lamiera zincata
• Rivestimento esterno in polietilene a celle chiuse
• Fori pretranciati (superiore, inferiore, laterale)
• Collarino per attacchi tubo in dotazione (in tabella elenco abbinamenti possibili).
• Fori pretranciati per VMC
• Connettori per tubo flessibile VMC Ø92 / Ø75 su richiesta

Modelli

Modelli a disposizione (5)

PWD402580

PLENUM COIBENTATO MULTIINGRESSO 3x C3 Ø125-150 + 3x Ø75/Ø92 - 200x100

DIMENSIONI BOCCHETTE [mm]	232 x 132

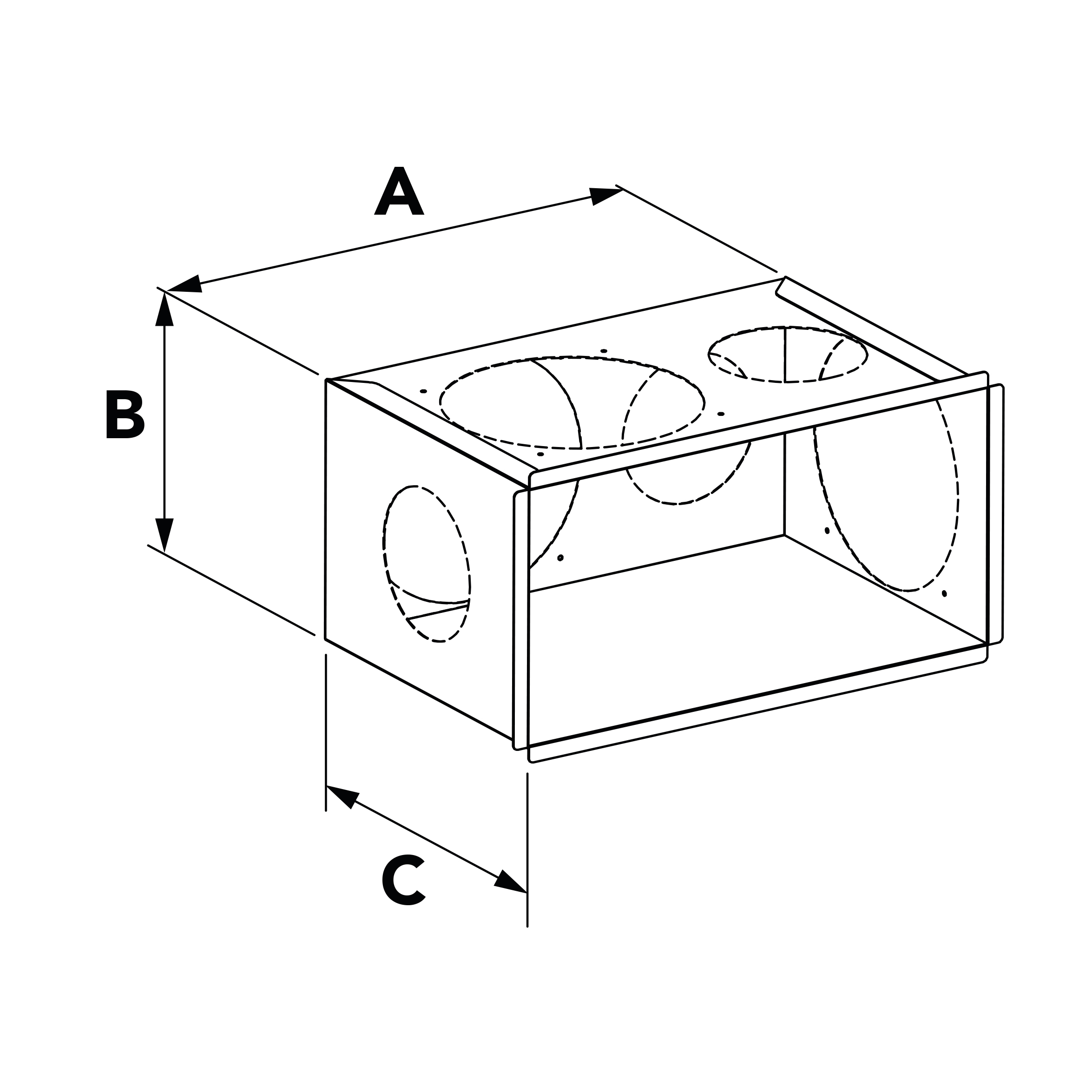

DIMENSIONI ESTERNE PLENUM A x B [mm]	210 x 110
PROFONDITÀ PLENUM [mm]	205
FORO PRE-TRANCIO [mm]	150
MODELLO COLLARE POSTERIORE	C3 OVALE Ø 125-150
MODELLO COLLARE SUPERIORE / INFERIORE	C3 OVALE Ø 125-150
MODELLO COLLARE LATERALE (DX-SX)	C3 OVALE Ø 125-150

PWD402581

PLENUM COIBENTATO MULTIINGRESSO 3x C3 Ø125-150 + 3x Ø75/Ø92 - 300x100

DIMENSIONI BOCCHETTE [mm]	332 x 132
DIMENSIONI ESTERNE PLENUM A x B [mm]	310 x 110
PROFONDITÀ PLENUM [mm]	205
FORO PRE-TRANCIO [mm]	150
MODELLO COLLARE POSTERIORE	C3 OVALE Ø 125-150
MODELLO COLLARE SUPERIORE / INFERIORE	C3 OVALE Ø 125-150
MODELLO COLLARE LATERALE (DX-SX)	C3 OVALE Ø 125-150

PWD402582

PLENUM COIBENTATO MULTIINGRESSO 3x E5 Ø150 + 3x Ø75/Ø92 - 300x150

DIMENSIONI BOCCHETTE [mm]	332 x 182
DIMENSIONI ESTERNE PLENUM A x B [mm]	310 x 160
PROFONDITÀ PLENUM [mm]	205
FORO PRE-TRANCIO [mm]	150
MODELLO COLLARE POSTERIORE	E5 Ø 150
MODELLO COLLARE SUPERIORE / INFERIORE	E5 Ø 150
MODELLO COLLARE LATERALE (DX-SX)	E5 Ø 150

PWD402583

PLENUM COIBENTATO MULTIINGRESSO 3x C3 Ø125-150 + 3x Ø75/Ø92 - 400x100

DIMENSIONI BOCCHETTE [mm]	432 x 132
DIMENSIONI ESTERNE PLENUM A x B [mm]	410 x 110
PROFONDITÀ PLENUM [mm]	205
FORO PRE-TRANCIO [mm]	150
MODELLO COLLARE POSTERIORE	C3 OVALE Ø 125-150
MODELLO COLLARE SUPERIORE / INFERIORE	C3 OVALE Ø 125-150
MODELLO COLLARE LATERALE (DX-SX)	C3 OVALE Ø 125-150

PWD402579

PLENUM COIBENTATO MULTIINGRESSO 3x E5 Ø150 + 3x Ø75/Ø92 - 400x150

DIMENSIONI BOCCHETTE [mm]	432 x 182
DIMENSIONI ESTERNE PLENUM A x B [mm]	410 x 160
PROFONDITÀ PLENUM [mm]	205
FORO PRE-TRANCIO [mm]	150
MODELLO COLLARE POSTERIORE	E5 Ø 150
MODELLO COLLARE SUPERIORE / INFERIORE	E5 Ø 150
MODELLO COLLARE LATERALE (DX-SX)	E5 Ø 150
