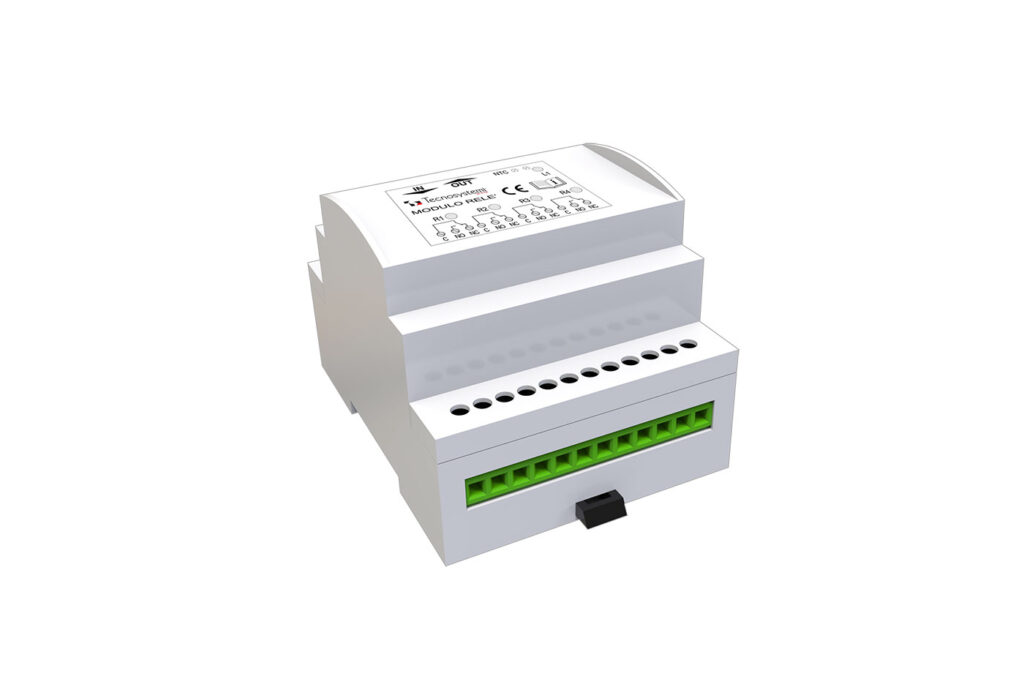

Module relais pour systèmes radiants et ventilateurs

Galaxy
Systèmes de régulation thermique et de contrôle

Module relais pour la gestion des systèmes à rayonnement, hydroniques et des ventilo-convecteurs.
Il dispose de 4 relais de sortie, de voyants d’indication/signalisation et d’une entrée pour capteur de température extérieure.

CARACTÉRISTIQUES TECHNIQUES :

• Raccordement au système avec connecteurs RJ45 pour câbles à 8 pôles
• Fixation sur rail DIN
• Dimensions 4 modules L 70 x H 90 x P 62
• Alimentation via bus de données par l’unité de contrôle Polaris
• 4 relais de sortie
• 4 LED pour l’indication de l’état du relais
• LED pour la signalisation et le diagnostic
• Entrée pour capteur de température externe (type ntc 10kΩ à 25°C, non fourni)
• Capacité de contact :
– 8A à 230 Vac charge résistive maximale
– 6A à 230 Vac charge inductive maximale
– 5A à 30 Vdc charge résistive maximale
– 3A à 30 Vdc charge inductive maximale
