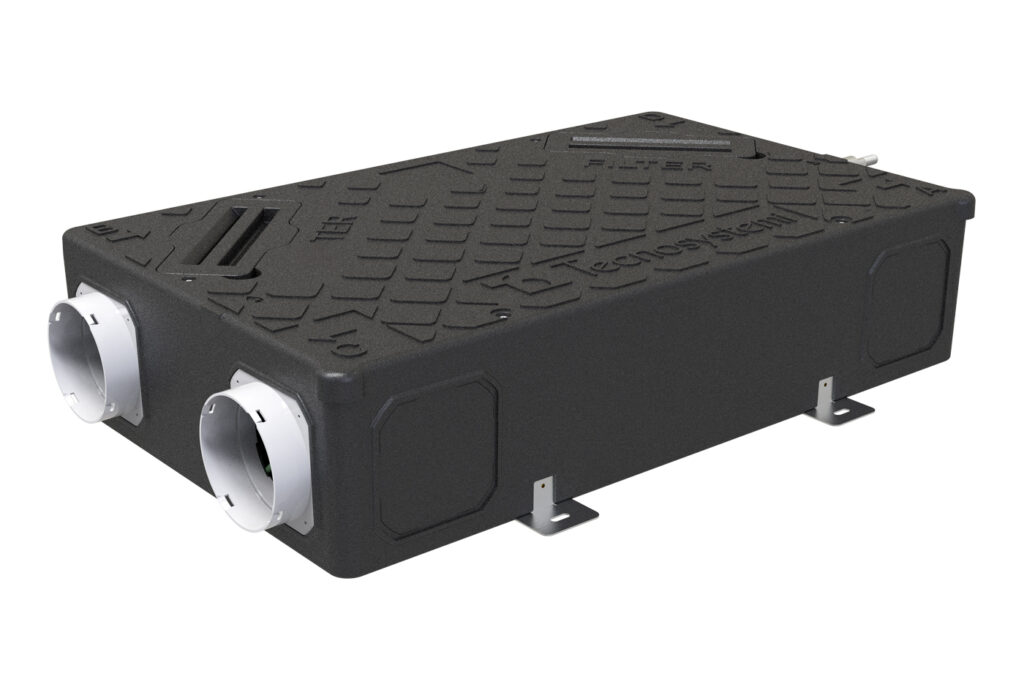

TS-HRVU Récupérateur de chaleur sensible canalisable pour installation au plafond

Apply.co
Traitement de l'apos

HRVU est une unité de ventilation avec récupérateur de chaleur.
Conçue pour l’échange d’air avec récupération de chaleur, grâce à l’échangeur de chaleur sensible à contre-courant.
Idéal pour une installation horizontale en faux plafond ou verticale sur mur, et permet la ventilation mécanique contrôlée des espaces intérieurs dans le domaine résidentiel.

Classe énergétique

CARACTÉRISTIQUES TECHNIQUES :

• Installation au plafond et au mur
• Filtre ISO ePM10 50 % sur les conduits d’aspiration
• Porte de communication RS485 avec protocole modbus*-
• Enveloppe complète en EPP, assurant l’isolation thermique et acoustique
• Échangeur de chaleur sensible à haute efficacité, réalisé en polystyrène
• Moteurs Brushless EC
• Connexions aérauliques réversibles et orientables à 90° au moyen de bouchons de fermeture interchangeables
• Évacuation des condensats
• Bypass électronique free cooling / free heating*
• 4 capteurs de température intégrés*
• Fonction antigel*
• Accessori opzionali: controllo per VMC display con programmazione settimanale 230V*, sensore CO₂*, sensore umidità* e dispositivo di comunicazione MODBUS* e placca chiusura per controlli BOX503, filtro aria aggiuntivo a richiesta ISO ePM1 50%
* seulement les modèles 180–250–320

Modèles

Modèles disponibles (10)

ACD200068

RÉCUPÉRATEUR DE CHALEUR HRVU TS120 0/10V

A [mm]	1100
A1 [mm]	990
B [mm]	230
C [mm]	700
C1 [mm]	610
D [mm]	360

Articles du cahier des charges

CAHIER DES CHARGES
Cod. ACD200068
UNITÉ DE VENTILATION AVEC RÉCUPÉRATION DE CHALEUR HRVU TS120 0/10V
Unité de ventilation conçue pour une installation au plafond ou murale, avec échangeur de chaleur sensible à flux croisés à contre-courant.
DONNÉES DE PERFORMANCE :
-Débit 120 m3/h avec Pression disponible 100 Pa;
-Classe énergétique (SEC climat tempéré) A;
-Rendement thermique 88.5 %;
-Température minimale de l’air extérieur -15 °C;
-Puissance Sonore LWA 52.3 dB(A);
-Pression Sonore LpA (2m) 38 dB(A);
CARACTÉRISTIQUES CONSTRUCTIVES :
-Échangeur de chaleur HRC1a à haute efficacité réalisé en polystyrène;
-enveloppe entière en polypropylène expansé (EPP) autoportante avec fonction isolante thermo-acoustique et supports internes en tôle galvanisée;
-ventilateurs centrifuges, en soufflage et en reprise d’air, avec moteur Brushless EC;
-n°4 sondes de température intégrées pour la détection de la température de l’air;
-raccordements aérauliques réversibles et orientables de 90° via des bouchons d’obturation interchangeables;
-filtre ISO ePM10 50% sur les conduits d’extraction d’ambiance et de prise d’air extérieur;
-autres types de filtre avec différents niveaux de filtration disponibles sur demande;
-raccordements aérauliques Ø 150 mm;
-évacuation des condensats filetée ½” ou raccord cannelé
-dimensions (lxHxp): 1100x230x610 mm
-poids: 14 Kg
COMMANDES
Commande à distance : Régulateur 0-10V
Commande BMS : 0-10 V
DONNÉES ÉLECTRIQUES
-température de fonctionnement : -10°C / +40°C
-humidité relative de fonctionnement à une température ambiante de 25°C : < 85 %HR
-classe d’isolation de l’équipement électrique : 1
-indice de protection : IP22
-puissance maximale absorbée : 55 W
-courant maximal absorbé : 0.5 A
-alimentation électrique : 230 V – 50 Hz
Modèle HRVU TS120 0/10V
Marque Tecnosystemi S.p.A.

ACD200067

RÉCUPÉRATEUR DE CHALEUR HRVU TS180 RF

A [mm]	1100
A1 [mm]	990
B [mm]	230
C [mm]	700
C1 [mm]	610
D [mm]	360

Articles du cahier des charges

CAHIER DES CHARGES
Code ACD200067
UNITÉ DE VENTILATION AVEC RÉCUPÉRATION DE CHALEUR HRVU TS180 RF*
Unité de ventilation conçue pour une installation au plafond ou murale, avec échangeur de chaleur sensible à flux croisés à contre-courant.
DONNÉES DE PERFORMANCE :
-Débit 180 m3/h avec Pression disponible 100 Pa ;
-Classe énergétique (SEC climat tempéré) A ;
-Rendement thermique 87 % ;
-By-pass thermique mécanique à commande électronique ;
-Température minimale de l’air extérieur -15 °C ;
-Fonction antigel par déséquilibrage des flux ;
-Puissance sonore LWA 56.6 dB(A) ;
-Pression sonore LpA (2m) 43 dB(A) ;
CARACTÉRISTIQUES DE CONSTRUCTION :
-Échangeur de chaleur HRC1a à haute efficacité en polystyrène ;
-enveloppe entière en polypropylène expansé (EPP) autoportante avec fonction isolante thermo-acoustique et supports internes en tôle galvanisée ;
-ventilateurs centrifuges, en soufflage et en reprise d’air, avec moteur Brushless EC ;
-by-pass électronique automatique pour free cooling / free heating ;
-4 sondes de température intégrées pour la détection de la température de l’air ;
-raccordements aérauliques réversibles et orientables à 90° via des bouchons interchangeables ;
-filtre ISO ePM10 50% sur les conduits d’extraction ambiante et de prise d’air extérieur ;
-autres types de filtre avec différents niveaux de filtration disponibles sur demande ;
-raccordements aérauliques Ø 150 mm ;
-évacuation des condensats filetée ½” ou raccord cannelé
-dimensions (lxHxp) : 1100x230x610 mm
-poids : 14 Kg
COMMANDES
Télécommande : Commande numérique à 4 touches
Programmation hebdomadaire : Écran de commande disponible sur demande / inclus* code ACD200069
SONDE CO2 : Écran de commande disponible sur demande / inclus* code ACD200069
SONDE D’HUMIDITÉ : Écran de commande disponible sur demande / inclus* code ACD200069
Contrôle BMS : MODBUS – RS485 RTU
DONNÉES ÉLECTRIQUES
-température de fonctionnement : -10°C / +40°C
-humidité relative de fonctionnement à une température ambiante de 25°C : < 85 Rh%
-classe d’isolation de l’équipement électrique : 1
-indice de protection : IP22
-puissance maximale absorbée : 90 W
-courant maximal absorbé : 0.6 A
-alimentation électrique : 230 V – 50 Hz
Modèle HRVU TS180 RF*
Marque Tecnosystemi S.p.A.
*Note : la version RF est livrée avec la commande de série. Des accessoires compatibles sont disponibles sur demande.

ACD200066

RÉCUPÉRATEUR DE CHALEUR HRVU TS250 RF

A [mm]	1100
A1 [mm]	990
B [mm]	230
C [mm]	700
C1 [mm]	610
D [mm]	360

Articles du cahier des charges

CAHIER DES CHARGES
Cod. ACD200066
UNITÉ DE VENTILATION AVEC RÉCUPÉRATION DE CHALEUR HRVU TS250 RF*
Unité de ventilation conçue pour une installation au plafond ou au mur, avec échangeur de chaleur sensible à flux croisés à contre-courant.

DONNÉES DE PERFORMANCE :
-Débit 250 m3/h avec Pression disponible 100 Pa ;
-Classe énergétique (SEC climat tempéré) A ;
-Rendement thermique 85.8 % ;
-By-pass thermique mécanique à commande électronique ;
-Température minimale de l’air extérieur -15 °C ;
-Fonction antigel par déséquilibrage des débits ;
-Puissance Sonore LWA 61.3 dB(A) ;
-Pression Sonore LpA (2m) 47 dB(A) ;

CARACTÉRISTIQUES DE CONSTRUCTION :
-Échangeur de chaleur HRC1a à haute efficacité réalisé en polystyrène ;
-enveloppe entière en polypropylène expansé (EPP) autoportante avec fonction isolante thermo-acoustique et supports internes en tôle galvanisée ;
-ventilateurs centrifuges, en soufflage et en reprise d’air, avec moteur Brushless EC ;
-by-pass électronique automatique pour free cooling / free heating ;
-n°4 sondes de température intégrées pour la détection de la température de l’air ;
-raccordements aérauliques réversibles et orientables à 90° au moyen de bouchons interchangeables ;
-filtre ISO ePM10 50% sur les conduits d’extraction d’ambiance et de prise d’air extérieur ;
-autres types de filtres avec différents niveaux de filtration disponibles sur demande ;
-raccordements aérauliques Ø 150 mm ;
-évacuation des condensats filetée ½” ou raccord cannelé ;
-dimensions (lxHxp) : 1100x230x610 mm ;
-poids : 14 Kg ;

COMMANDES
Télécommande : Commande numérique à 4 touches
Programmation hebdomadaire : Écran de commande disponible sur demande / inclus* cod. ACD200069
CAPTEUR CO2 : Écran de commande disponible sur demande / inclus* cod. ACD200069
CAPTEUR D’HUMIDITÉ : Écran de commande disponible sur demande / inclus* cod. ACD200069
Contrôle BMS : MODBUS – RS485 RTU

DONNÉES ÉLECTRIQUES
-température de fonctionnement : -10°C / +40°C ;
-humidité relative de fonctionnement à température ambiante de 25°C : < 85 % HR ;
-classe d’isolation de l’équipement électrique : 1 ;
-degré de protection : IP22 ;
-puissance maximale absorbée : 160 W ;
-courant maximal absorbé : 0.8 A ;
-alimentation électrique : 230 V – 50 Hz ;

Modèle HRVU TS250 RF*
Marque Tecnosystemi S.p.A.
*Note : la version RF est livrée avec la commande de série. Des accessoires compatibles sont disponibles sur demande.

ACD200075

RÉCUPÉRATEUR DE CHALEUR HRVU TS320RF

A [mm]	1100
A1 [mm]	990
B [mm]	230
C [mm]	700
C1 [mm]	610
D [mm]	360

Articles du cahier des charges

CAPITOLATO
Code. ACD200075
UNITÉ DE VENTILATION AVEC RÉCUPÉRATION DE CHALEUR HRVU TS320 RF*
Unité de ventilation conçue pour l’installation au plafond ou au mur, avec échangeur de chaleur sensible à flux croisés à contre-courant.
DONNÉES DE PERFORMANCE :
-Débit 280 m3/h avec Pression disponible 100 Pa ;
-Classe énergétique (SEC climat tempéré) A ;
-Rendement thermique 85.2 % ;
-By-pass thermique mécanique à commande électronique ;
-Température minimale de l’air extérieur -15 °C ;
-Fonction antigel par déséquilibrage des débits ;
-Puissance sonore LWA 63.4 dB(A) ;
-Pression sonore LpA (2m) 49 dB(A) ;
CARACTÉRISTIQUES CONSTRUCTIVES :
-Échangeur de chaleur HRC1a à haute efficacité fabriqué en polystyrène ;
-caisson intégral en polypropylène expansé (EPP) autoportant avec fonction d’isolation thermo-acoustique et supports internes en tôle galvanisée ;
-ventilateurs centrifuges, en soufflage et en reprise d’air, avec moteur Brushless EC ;
-by-pass électronique automatique pour free cooling / free heating ;
-n°4 sondes de température intégrées pour la détection de la température de l’air ;
-raccordements aérauliques réversibles et orientables à 90° au moyen de bouchons interchangeables ;
-filtre ISO ePM10 50% sur les conduits d’extraction d’ambiance et de prise d’air extérieur ;
-autres types de filtre avec différents niveaux de filtration disponibles sur demande ;
-raccordements aérauliques Ø 150 mm ;
-évacuation des condensats filetée ½” ou raccord cannelé
-dimensions (lxHxp) : 1100x230x610 mm
-poids : 14 Kg
COMMANDES
Commande à distance : Commande numérique à 4 touches
Programmation hebdomadaire : Écran de commande disponible sur demande / inclus* code. ACD200069
SONDE CO2 : Écran de commande disponible sur demande / inclus* code. ACD200069
SONDE D’HUMIDITÉ : Écran de commande disponible sur demande / inclus* code. ACD200069
Contrôle BMS : MODBUS – RS485 RTU
DONNÉES ÉLECTRIQUES
-température de fonctionnement : -10°C / +40°C
-humidité relative de fonctionnement à température ambiante de 25°C : < 85 Rh%
-classe d’isolation de l’équipement électrique : 1
-degré de protection : IP22
-puissance maximale absorbée : 200 W
-courant maximal absorbé : 0.9 A
-alimentation électrique : 230 V – 50 Hz
Modèle HRVU TS320 RF*
Marque Tecnosystemi S.p.A.
*Note : la version RF est livrée avec la commande de série. Des accessoires compatibles sont disponibles sur demande.
