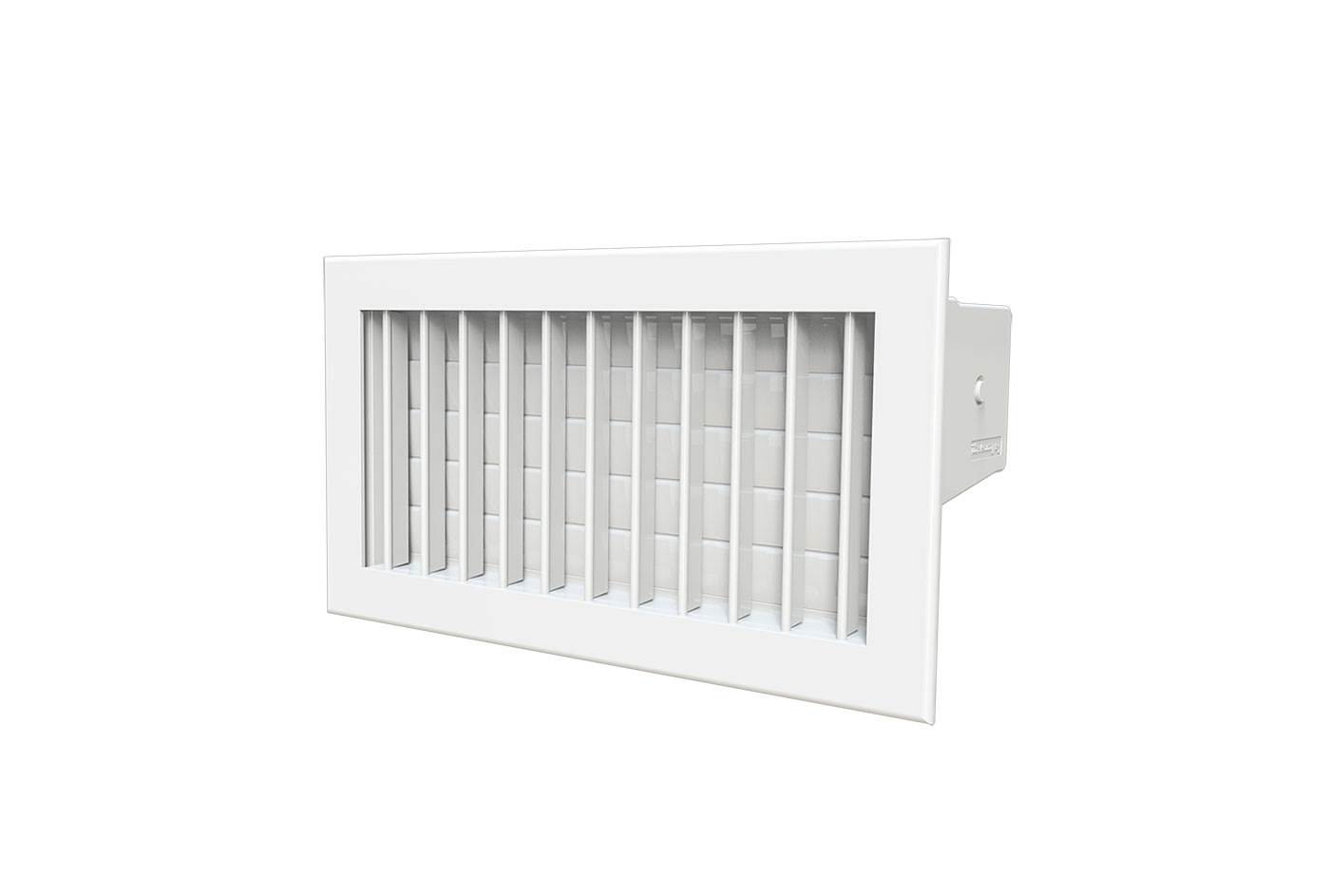

PROAIR MULTI-ZONE Bocchetta di mandata motorizzata bianca completa di guarnizione per il sistema

Galaxy
Sistemi di termoregolazione e controllo

Le bocchette rettangolari motorizzate per sistema PROAIR MULTI-ZONE si integrano perfettamente negli impianti canalizzati nuovi ed esistenti, in quanto dialogano direttamente con la centralina del sistema.
Gli attuatori si collegano tra loro mediante un sistema a cascata.
La connessione tra attuatore e unità di controllo è fatta mediante cavo a 8 poli RJ45, presente all’interno di questo catalogo in diverse metrature già intestato. Si consiglia di utilizzare esclusivamente cavi Tecnosystemi S.p.A. – non utilizzare cavi diversi da quanto indicato per non compromettere il corretto funzionamento del sistema.
Il dispositivo può essere controllato automaticamente in base alla richiesta della zona o lavorare a percentuali di apertura fisse.
La guarnizione in gomma morbida, presente su ogni aletta, garantisce la massima tenuta al passaggio dell’aria con bocchetta chiusa evitando fastidiosi fischi o rumorosità.
Obbligatorio prevedere sempre la botola di ispezione per accedere alla centralina e alle serrande.

CARATTERISTICHE TECNICHE:

• Attuatore elettronico
• Montaggio tramite clips in acciaio
• Alette dotate di guarnizione in gomma per una totale tenuta

Modelli

Modelli a disposizione (8)

11181610

BOCCHETTA DI MANDATA MOTORIZZATA BIANCA COMPLETA DI GUARNIZIONE PER SISTEMA PROAIR MULTI-ZONE 332x132

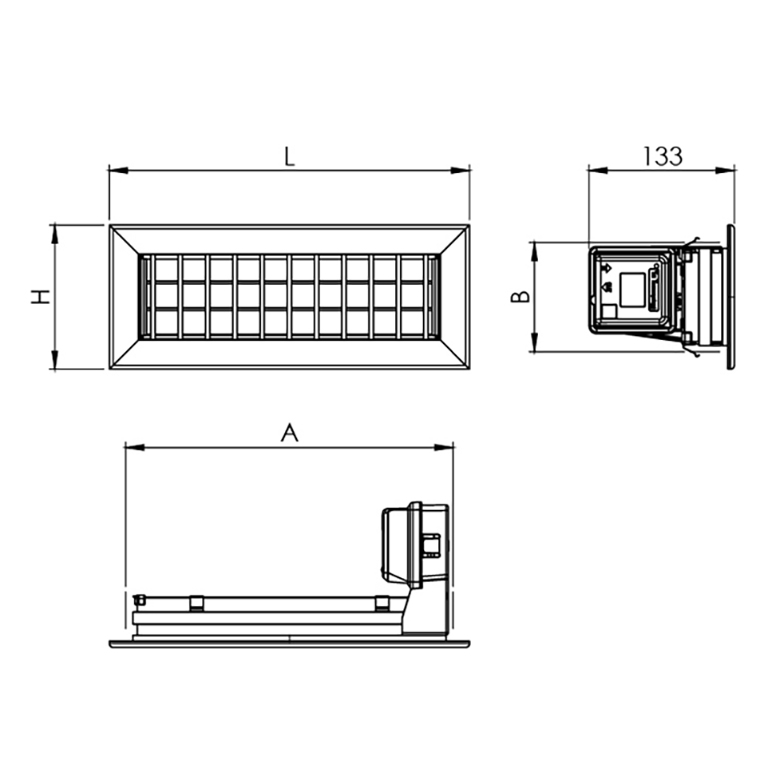

A [mm]	300
B [mm]	100
L [mm]	332
H [mm]	132

11181620

BOCCHETTA DI MANDATA MOTORIZZATA BIANCA COMPLETA DI GUARNIZIONE PER SISTEMA PROAIR MULTI-ZONE 332x182

A [mm]	300
B [mm]	150
L [mm]	332
H [mm]	182

11181630

BOCCHETTA DI MANDATA MOTORIZZATA BIANCA COMPLETA DI GUARNIZIONE PER SISTEMA PROAIR MULTI-ZONE 332x232

A [mm]	300
B [mm]	200
L [mm]	332
H [mm]	232

11181640

BOCCHETTA DI MANDATA MOTORIZZATA BIANCA COMPLETA DI GUARNIZIONE PER SISTEMA PROAIR MULTI-ZONE 432x132

A [mm]	400
B [mm]	100
L [mm]	432
H [mm]	132

11181650

BOCCHETTA DI MANDATA MOTORIZZATA BIANCA COMPLETA DI GUARNIZIONE PER SISTEMA PROAIR MULTI-ZONE 432x182

A [mm]	400
B [mm]	150
L [mm]	432
H [mm]	182

11181660

BOCCHETTA DI MANDATA MOTORIZZATA BIANCA COMPLETA DI GUARNIZIONE PER SISTEMA PROAIR MULTI-ZONE 432x232

A [mm]	400
B [mm]	200
L [mm]	432
H [mm]	232

11181670

BOCCHETTA DI MANDATA MOTORIZZATA BIANCA COMPLETA DI GUARNIZIONE PER SISTEMA PROAIR MULTI-ZONE 532x132

A [mm]	500
B [mm]	100
L [mm]	532
H [mm]	132

11181680

BOCCHETTA DI MANDATA MOTORIZZATA BIANCA COMPLETA DI GUARNIZIONE PER SISTEMA PROAIR MULTI-ZONE 532x182

A [mm]	500
B [mm]	150
L [mm]	532
H [mm]	182

Download

Documentazione

Scheda tecnica

it en fr de
BIM

it
Manuale utente

it en
