TS-ERVU Recuperatore di calore entalpico canalizzabile a soffitto

Apply.Co
Trattamento aria - VMC

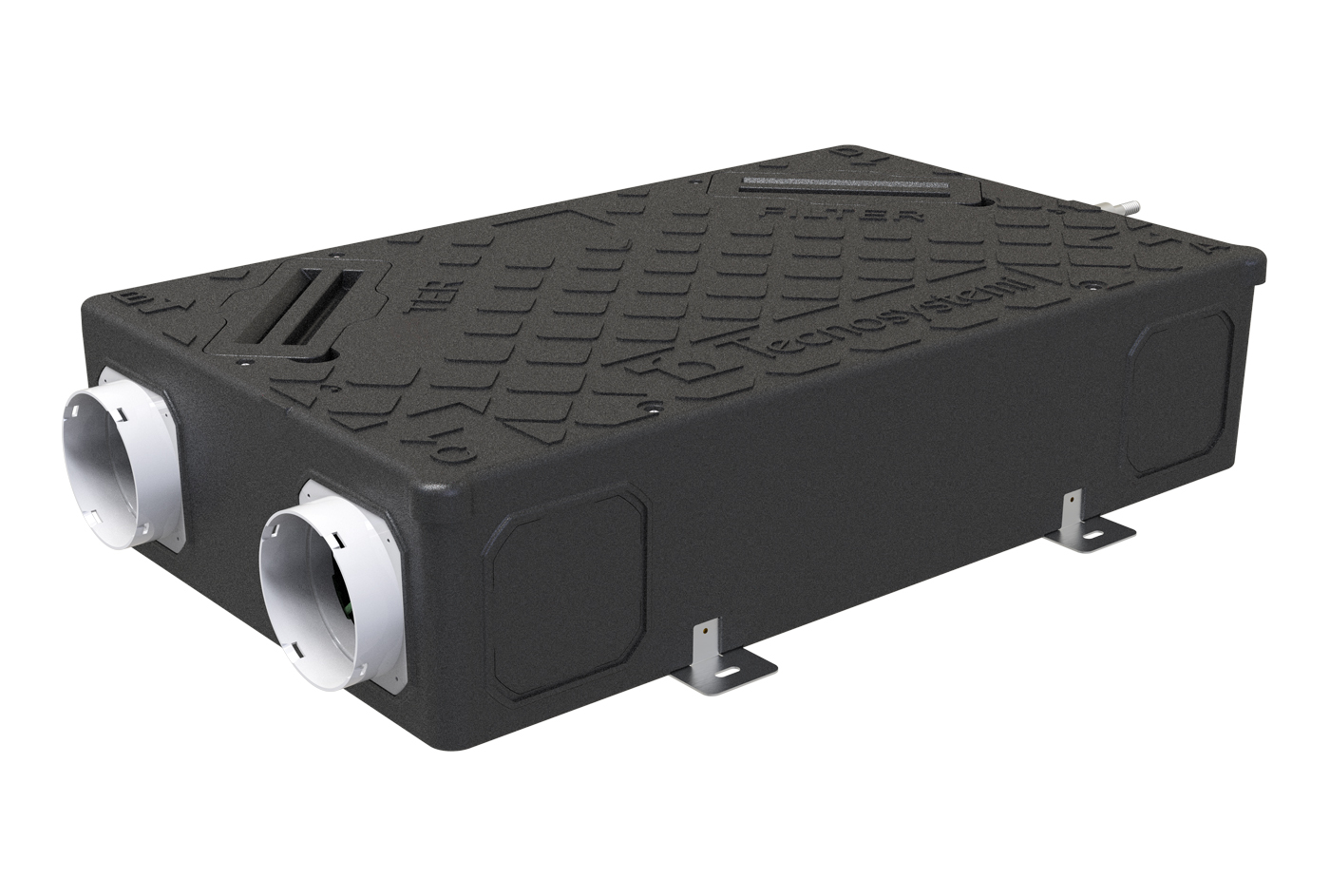

ERVU è una unità di ventilazione con recuperatore di calore entalpico.
Progettata per il ricambio dell’aria con recupero di calore, grazie allo scambiatore di calore sensibile a controflusso.
Ideale per l’installazione orizzontale in controsoffitto o verticale a parete e consentono la ventilazione meccanica controllata degli ambienti interni in ambito residenziale.

Classe energetica

CARATTERISTICHE TECNICHE:

• Installazione a soffitto e a parete
• Filtro ISO ePM10 50% sui canali di aspirazione
• Porta di comunicazione RS485 con protocollo MODBUS*
• Intero involucro realizzato in EPP, avente funzione di isolamento termoacustico
• Scambiatore di calore entalpico ad alta efficienza, realizzato in PET – polietilene con membrana polimerica
• Motori Brushless EC
• Connessioni aerauliche reversibili e orientabili di 90° tramite tappi di chiusura interscambiabili
• Scarico condensa
• Bypass elettronico free cooling / free heating*
• 4 sensori di temperatura integrati*
• Funzione antigelo*
• Accessori opzionali: controllo per VMC display con programmazione settimanale 230V*, sensore CO₂*, sensore umidità* e dispositivo di comunicazione MODBUS* e placca chiusura per controlli BOX503, filtro aria aggiuntivo a richiesta ISO ePM1 50%
* solo modelli 180-250

Modelli

Modelli a disposizione (9)

ACD300007

UNITÀ DI VENTILAZIONE CON RECUPERO DI CALORE ERVU TS120 0/10V ENTALPICO

A [mm]	1100
A1 [mm]	990
B [mm]	230
C [mm]	700
C1 [mm]	610
D [mm]	360

Voci di capitolato

CAPITOLATO
Cod. ACD300007
UNITÀ DI VENTILAZIONE CON RECUPERO DI CALORE ERVU TS120 0/10V
Unità di ventilazione progettata per l’installazione a soffitto o a parete, con scambiatore di calore sensibile a flussi incrociati in controcorrente.
DATI PRESTAZIONALI:
-Portata 120 m3/h con Prevalenza 100 Pa;
-Classe energetica (SEC clima temperato) A;
-Rendimento termico 83.8 % (20°C 7°C); Tasso di recupero umidità 58.9%;
-Temperatura minima dell’aria esterna -15 °C;
-Potenza Sonora LWA 52.3 dB(A);
-Pressione Sonora LpA (2m) 38 dB(A);
CARATTERISTICHE COSTRUTTIVE:
-Scambiatore di calore entalpico in controflusso HRC1x ad alta efficienza;
-intero involucro in polipropilene espanso (EPP) autoportante con funzione isolante termoacustico e supporti interni in lamiera zincata;
-ventilatori centrifughi, in mandata e in ripresa dell’aria, con motore Brushless EC;
-n°4 sonde di temperatura integrate per il rilevamento della temperatura dell’aria;
-connessioni aerauliche reversibili e orientabili di 90° tramite tappi di chiusura interscambiabili;
-filtro ISO ePM10 50% sui canali di estrazione ambiente e presa aria esterna;
-altre tipologie di filtro con diversi livelli di filtrazione disponibili su richiesta;
-raccordi aeraulici Ø 150 mm;
-scarico condensa filettato ½” o portagomma
-dimensioni (lxhxp): 1100x230x610 mm
-peso: 14 Kg
COMANDI
Controllo remoto: Regolatore 0-10V
Controllo BMS: 0-10 V
DATI ELETTRICI
-temperatura di funzionamento: -10°C / +40°C
-umidità relativa di funzionamento a temperatura ambiente di 25°C: < 85 Rh%
-classe di isolamento dell’apparecchiatura elettrica: 1
-grado di protezione: IP22
-potenza massima assorbita: 60 W
-corrente massima assorbita: 0.5 A
-alimentazione elettrica: 230 V – 50 Hz
Modello ERVU TS120 0/10V
Marca Tecnosystemi

ACD300008

UNITÀ DI VENTILAZIONE CON RECUPERO DI CALORE ERVU TS180 RF ENTALPICO

A [mm]	1100
A1 [mm]	990
B [mm]	230
C [mm]	700
C1 [mm]	610
D [mm]	360

Voci di capitolato

CAPITOLATO
Cod. ACD300008
UNITÀ DI VENTILAZIONE CON RECUPERO DI CALORE ERVU TS180 RF*
Unità di ventilazione progettata per l’installazione a soffitto o a parete, con scambiatore di calore sensibile a flussi incrociati in controcorrente.
DATI PRESTAZIONALI:
-Portata 180 m3/h con Prevalenza 100 Pa;
-Classe energetica (SEC clima temperato) A;
-Rendimento termico 79.2 % (20°C 7°C); Tasso di recupero umidità 54.2%;
-By-pass termico meccanico ad azionamento elettronico;
-Temperatura minima dell’aria esterna -15 °C;
-Funzione antigelo tramite sbilanciamento dei flussi;
-Potenza Sonora LWA 56.6 dB(A);
-Pressione Sonora LpA (2m) 43 dB(A);
CARATTERISTICHE COSTRUTTIVE:
-Scambiatore di calore entalpico in controflusso HRC1x ad alta efficienza;
-intero involucro in polipropilene espanso (EPP) autoportante con funzione isolante termoacustico e supporti interni in lamiera zincata;
-ventilatori centrifughi, in mandata e in ripresa dell’aria, con motore Brushless EC;
-by-pass elettronico automatico per free cooling / free heating;
-n°4 sonde di temperatura integrate per il rilevamento della temperatura dell’aria;
-connessioni aerauliche reversibili e orientabili di 90° tramite tappi di chiusura interscambiabili;
-filtro ISO ePM10 50% sui canali di estrazione ambiente e presa aria esterna;
-altre tipologie di filtro con diversi livelli di filtrazione disponibili su richiesta;
-raccordi aeraulici Ø 150 mm;
-scarico condensa filettato ½” o portagomma
-dimensioni (lxhxp): 1100x230x610 mm
-peso: 14 Kg
COMANDI
Controllo remoto: Comando digitale a 4 tasti
Programmazione settimanale: Display di comando disponibile a richiesta / compreso* cod. ACD200069
SENSORE CO2: Display di comando disponibile a richiesta / compreso* cod. ACD200069
SENSORE UMIDITA’: Display di comando disponibile a richiesta / compreso* cod. ACD200069
Controllo BMS: MODBUS – RS485 RTU
DATI ELETTRICI
-temperatura di funzionamento: -10°C / +40°C
-umidità relativa di funzionamento a temperatura ambiente di 25°C: < 85 Rh%
-classe di isolamento dell’apparecchiatura elettrica: 1
-grado di protezione: IP22
-potenza massima assorbita: 100 W
-corrente massima assorbita: 0.6 A
-alimentazione elettrica: 230 V – 50 Hz
Modello ERVU TS180 RF*
Marca Tecnosystemi
*Nota: la versione RFè con il comando di serie. Arichiesta sono disponibili accessori abbinabili.

ACD300009

UNITÀ DI VENTILAZIONE CON RECUPERO DI CALORE ERVU TS250 RF ENTALPICO

A [mm]	1100
A1 [mm]	990
B [mm]	230
C [mm]	700
C1 [mm]	610
D [mm]	360

Voci di capitolato

CAPITOLATO
Cod. ACD300009
UNITÀ DI VENTILAZIONE CON RECUPERO DI CALORE ERVU TS250 RF*
Unità di ventilazione progettata per l’installazione a soffitto o a parete, con scambiatore di calore sensibile a flussi incrociati in controcorrente.
DATI PRESTAZIONALI:
-Portata 250 m3/h con prevalenza 100 Pa;
-Classe energetica (SEC clima temperato) A;
-Rendimento termico 75.5 % (20°C 7°C); Tasso di recupero umidità 48.6%;
-By-pass termico meccanico ad azionamento elettronico;
-Temperatura minima dell’aria esterna -15 °C;
-Funzione antigelo tramite sbilanciamento dei flussi;
-Potenza Sonora LWA 63.4 dB(A);
-Pressione Sonora LpA (2m) 49 dB(A);
CARATTERISTICHE COSTRUTTIVE:
-Scambiatore di calore entalpico in controflusso HRC1x ad alta efficienza;
-intero involucro in polipropilene espanso (EPP) autoportante con funzione isolante termoacustico e supporti interni in lamiera zincata;
-ventilatori centrifughi, in mandata e in ripresa dell’aria, con motore Brushless EC;
-by-pass elettronico automatico per free cooling / free heating;
-n°4 sonde di temperatura integrate per il rilevamento della temperatura dell’aria;
-connessioni aerauliche reversibili e orientabili di 90° tramite tappi di chiusura interscambiabili;
-filtro ISO ePM10 50% sui canali di estrazione ambiente e presa aria esterna;
-altre tipologie di filtro con diversi livelli di filtrazione disponibili su richiesta;
-raccordi aeraulici Ø 150 mm;
-scarico condensa filettato ½” o portagomma
-dimensioni (lxhxp): 1100x230x610 mm
-peso: 14 Kg
COMANDI
Controllo remoto: Comando digitale a 4 tasti
Programmazione settimanale: Display di comando disponibile a richiesta / compreso* cod. ACD200069
SENSORE CO2: Display di comando disponibile a richiesta / compreso* cod. ACD200069
SENSORE UMIDITA’: Display di comando disponibile a richiesta / compreso* cod. ACD200069
Controllo BMS: MODBUS – RS485 RTU
DATI ELETTRICI
-temperatura di funzionamento: -10°C / +40°C
-umidità relativa di funzionamento a temperatura ambiente di 25°C: < 85 Rh%
-classe di isolamento dell’apparecchiatura elettrica: 1
-grado di protezione: IP22
-potenza massima assorbita: 180 W
-corrente massima assorbita: 0.9 A
-alimentazione elettrica: 230 V – 50 Hz
Modello ERVU TS250 RF*
Marca Tecnosystemi S.p.A.
*Nota: la versione RFè con il comando di serie. Arichiesta sono disponibili accessori abbinabili.
