Plenum coibentato predisposto per 3 ingressi

Project Wind
Diffusione aria

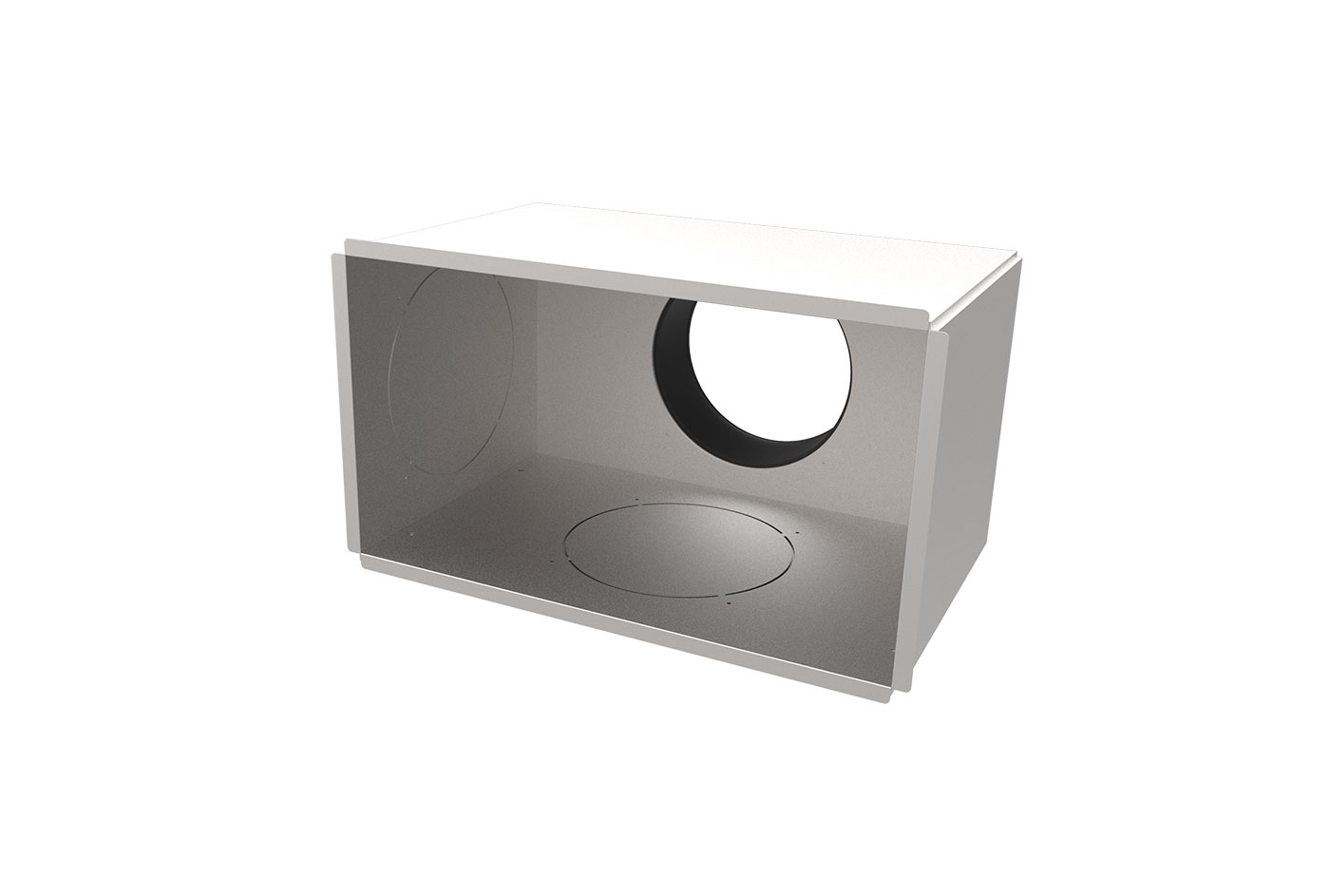

Plenum coibentato universale predisposto per 3 ingressi in lamiera zincata realizzato con isolamento esterno in polietilene a celle chiuse di spessore 3 mm.

CARATTERISTICHE TECNICHE:

• Realizzato in lamiera zincata
• Rivestimento esterno in polietilene a celle chiuse
• Fori pretranciati (superiore, inferiore, laterale)
• Collarino per attacchi tubo in dotazione (in tabella elenco abbinamenti possibili).

Modelli

Modelli a disposizione (14)

PWD100003

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.C3 Ø125/150 PER BOCCHETTA 200x100

Dimensioni bocchette [mm]	236 x 136
Dimensioni esterne plenum a x b [mm]	210 x 110
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	150
Modello collare posteriore	C3 OVALE Ø 125-150
Modello collare superiore / inferiore	C3 OVALE Ø 125-150
Modello collare laterale (dx-sx)	C3 OVALE Ø 125-150

PWD100004

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.C3 Ø125/150 PER BOCCHETTA 300x100

Dimensioni bocchette [mm]	336 x 136
Dimensioni esterne plenum a x b [mm]	310 x 110
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	150
Modello collare posteriore	C3 OVALE Ø 125-150
Modello collare superiore / inferiore	C3 OVALE Ø 125-150
Modello collare laterale (dx-sx)	C3 OVALE Ø 125-150

PWD100006

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.C3 Ø125/150 PER BOCCHETTA 400x100

Dimensioni bocchette [mm]	436 x 136
Dimensioni esterne plenum a x b [mm]	410 x 110
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	150
Modello collare posteriore	C3 OVALE Ø 125-150
Modello collare superiore / inferiore	C3 OVALE Ø 125-150
Modello collare laterale (dx-sx)	C3 OVALE Ø 125-150

PWD100009

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.C3 Ø125/150 PER BOCCHETTA 500x100

Dimensioni bocchette [mm]	536 x 136
Dimensioni esterne plenum a x b [mm]	510 x 110
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	150
Modello collare posteriore	C3 OVALE Ø 125-150
Modello collare superiore / inferiore	C3 OVALE Ø 125-150
Modello collare laterale (dx-sx)	C3 OVALE Ø 125-150

PWD400080

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.C3 Ø125/150 PER BOCCHETTA 600x100

Dimensioni bocchette [mm]	636 x 136
Dimensioni esterne plenum a x b [mm]	610 x 110
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	150
Modello collare posteriore	C3 OVALE Ø 125-150
Modello collare superiore / inferiore	C3 OVALE Ø 125-150
Modello collare laterale (dx-sx)	C3 OVALE Ø 125-150

PWD400081

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.C3 Ø125/150 PER BOCCHETTA 1000x100

Dimensioni bocchette [mm]	1036 x 136
Dimensioni esterne plenum a x b [mm]	1010 x 110
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	150
Modello collare posteriore	C3 OVALE Ø 125-150
Modello collare superiore / inferiore	C3 OVALE Ø 125-150
Modello collare laterale (dx-sx)	C3 OVALE Ø 125-150

PWD100005

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.E5 Ø150 PER BOCCHETTA 300x150

Dimensioni bocchette [mm]	336 x 186
Dimensioni esterne plenum a x b [mm]	310 x 160
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	150
Modello collare posteriore	E5 Ø 150
Modello collare superiore / inferiore	E5 Ø150
Modello collare laterale (dx-sx)	E5 Ø 150

PWD100001

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.E5 Ø150 PER BOCCHETTA 400x150

Dimensioni bocchette [mm]	436 x 186
Dimensioni esterne plenum a x b [mm]	410 x 160
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	150
Modello collare posteriore	E5 Ø 151
Modello collare superiore / inferiore	E5 Ø150
Modello collare laterale (dx-sx)	E5 Ø 150

PWD100010

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.E5 Ø150 PER BOCCHETTA 500x150

Dimensioni bocchette [mm]	536 x 186
Dimensioni esterne plenum a x b [mm]	510 x 160
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	150
Modello collare posteriore	N°2 x E5 Ø 150
Modello collare superiore / inferiore	N°2 x E5 Ø150
Modello collare laterale (dx-sx)	E5 Ø 150

PWD400222

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.E5 Ø150 PER BOCCHETTA 1000x150

Dimensioni bocchette [mm]	1036 x 186
Dimensioni esterne plenum a x b [mm]	1010 x 110
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	150
Modello collare posteriore	N°2 x E5 Ø 150
Modello collare superiore / inferiore	N°2 x E5 Ø150
Modello collare laterale (dx-sx)	E5 Ø 150

PWD100007

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.B2 Ø150/200 PER BOCCHETTA 300x200

Dimensioni bocchette [mm]	336 x 236
Dimensioni esterne plenum a x b [mm]	310 x 210
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	200
Modello collare posteriore	B2 Ø 150-200
Modello collare superiore / inferiore	B2 Ø150-200
Modello collare laterale (dx-sx)	B2 Ø 150-200

PWD100008

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.B2 Ø150/200 PER BOCCHETTA 400x200

Dimensioni bocchette [mm]	436 x 186
Dimensioni esterne plenum a x b [mm]	410 x 210
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	200
Modello collare posteriore	B2 Ø 150-200
Modello collare superiore / inferiore	B2 Ø150-200
Modello collare laterale (dx-sx)	B2 Ø 150-200

PWD100002

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.B2 Ø150/200 PER BOCCHETTA 500x200

Dimensioni bocchette [mm]	536 x 186
Dimensioni esterne plenum a x b [mm]	510 x 210
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	200
Modello collare posteriore	N°2 x B2 Ø150-200
Modello collare superiore / inferiore	N°2 x B2 Ø150-200
Modello collare laterale (dx-sx)	B2 Ø 150-200

PWD400311

PLENUM COIBENTATO CON 3 INGRESSI PREDISPOSTI PER COLLARINI MOD.B2 Ø150/200 PER BOCCHETTA 500x300

Dimensioni bocchette [mm]	536 x 236
Dimensioni esterne plenum a x b [mm]	510 x 310
ProfonditÀ plenum c [mm]	205
Dimensioni foro pre-trancio [mm]	200
Modello collare posteriore	N°2 x B2 Ø150-200
Modello collare superiore / inferiore	N°2 x B2 Ø150-200
Modello collare laterale (dx-sx)	B2 Ø 150-200
