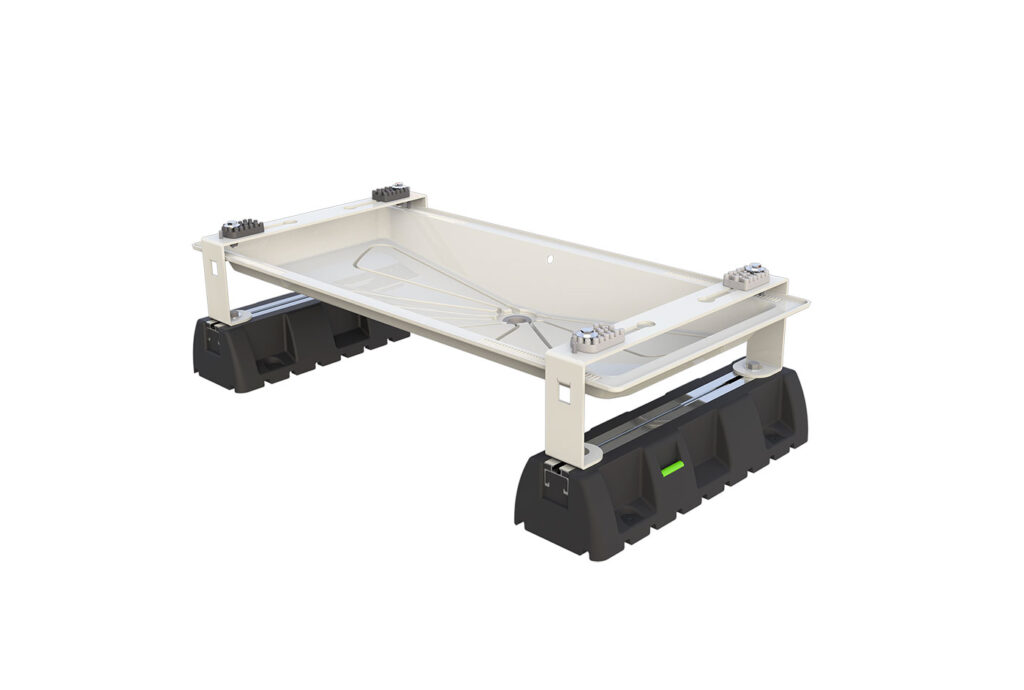

INFINITY Bodenhalterung INFINITY BLUE RIVER und sockel EXTREME 100-8

Smart Clima
Klimatisierung

Bodenhalterung aus galvanisch verzinktem, lackiertem Blech, aus elfenbeinfarbenem Polyester für den Außenbereich RAL 9002, mit BLUE RIVER Wanne aus elfenbeinfarbenem ABS-PMMA-Kunststoff.
Die Wanne ist mit Installationskasten für den Anschluss an die Kondensatablaufleitung von Ø 16 mm ausgestattet.
Die Halterung wird mit Bodensockeln aus vulkanisiertem SBR EXTREME mit M8-Befestigungsschraube und Schwingungsdämpfern No-Shock geliefert.

TECHNISCHE EIGENSCHAFTEN:

• Elektroverzinkte Blechfüße
• Füße in Polyesterbeschichtung für den Außenbereich Elfenbeinfarbe
• BLUE RIVER Schale aus elfenbeinfarbenem ABS-PMMA-Kunststoff
• Anschluss für Kondensatablauf Ø 16
• Komplett mit „NO-SHOCK“ 2 Hard + 2 Soft Anti-Vibration Kit
• SBR EXTREME Bodensockel aus vulkanisiertem Gummi mit M8 Befestigungsschraube
MIT HEIZKABEL 3 m:
• Komplett mit 15 W/m 3 m Heizkabel
• Anschluss für Kondensatablauf Ø 16
MIT HEIZKABEL 3 + 3 m
• Komplett mit 15 W/m 3 m + 3 m (insgesamt 6 m) Heizkabel
• Anschluss für Kondensatablauf Ø 20
• Mit Schelle zur Befestigung des Kondensatabfluss
• Mit isoliertem Kondensatabflussrohr 3 m

Modelle

Verfügbare Modelle (9)

SCD500103

INFINITY-BODENHALTERUNG MIT WANNE BLUE RIVER IVORY 850x400 UND EXTREME BODEN 100-8

A [mm]	845
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	800 ÷ 400
P1 [mm]	350 ÷ 150

SCD500104

INFINITY-BODENHALTERUNG MIT WANNE BLUE RIVER IVORY 1050x400 UND EXTREME BODEN 100-8

A [mm]	1050
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	1000 ÷ 400
P1 [mm]	350 ÷ 150

SCD500256

INFINITY-BODENHALTERUNG MIT WANNE BLUE RIVER IVORY 1250x500 UND EXTREME BODEN 100-8

A [mm]	1250
B [mm]	240
C [mm]	600
D [mm]	520
P [mm]	1100 ÷ 600
P1 [mm]	450 ÷ 250

SCD500308

INFINITY-BODENSTÜTZUNG MIT WANNE BLUE RIVER IVORY 850x400 MIT 3 m HEIZKABEL UND EXTREME BASEN 100-8

A [mm]	845
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	800 ÷ 400
P1 [mm]	350 ÷ 150

SCD500309

INFINITY-BODENSTÜTZUNG MIT WANNE BLUE RIVER IVORY 1050x400 MIT 3 m HEIZKABEL UND EXTREME BASEN 100-8

A [mm]	1050
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	1000 ÷ 400
P1 [mm]	350 ÷ 150

SCD500255

INFINITY-BODENSTÜTZUNG MIT WANNE BLUE RIVER IVORY 1250X500 MIT 3 m HEIZKABEL UND EXTREME BASEN 100-8

A [mm]	1250
B [mm]	240
C [mm]	600
D [mm]	520
P [mm]	1100 ÷ 600
P1 [mm]	450 ÷ 250

SCD500310

INFINITY-BODENSTÜTZUNG MIT WANNE BLUE RIVER IVORY 850x400 MIT 3 m + 3 m (6 m) HEIZKABEL UND EXTREMBASIS 100-8

A [mm]	845
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	800 ÷ 400
P1 [mm]	350 ÷ 150

SCD500311

INFINITY-BODENSTÜTZUNG MIT WANNE BLUE RIVER IVORY 1050x400 MIT 3 m + 3 m (6 m) HEIZKABEL UND EXTREMBASIS 100-8

A [mm]	1050
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	1000 ÷ 400
P1 [mm]	350 ÷ 150

SCD500229

INFINITY-BODENSTÜTZUNG MIT WANNE BLUE RIVER IVORY 1250x500 MIT 3 m + 3 m (6 m) HEIZKABEL UND EXTREMBASIS 100-8

A [mm]	1250
B [mm]	240
C [mm]	600
D [mm]	520
P [mm]	1100 ÷ 600
P1 [mm]	450 ÷ 250
