INFINITY Supporto a pavimento INFINITY con bacinella BLUE RIVER e basi EXTREME 100-8

Smart Clima
Climatizzazione

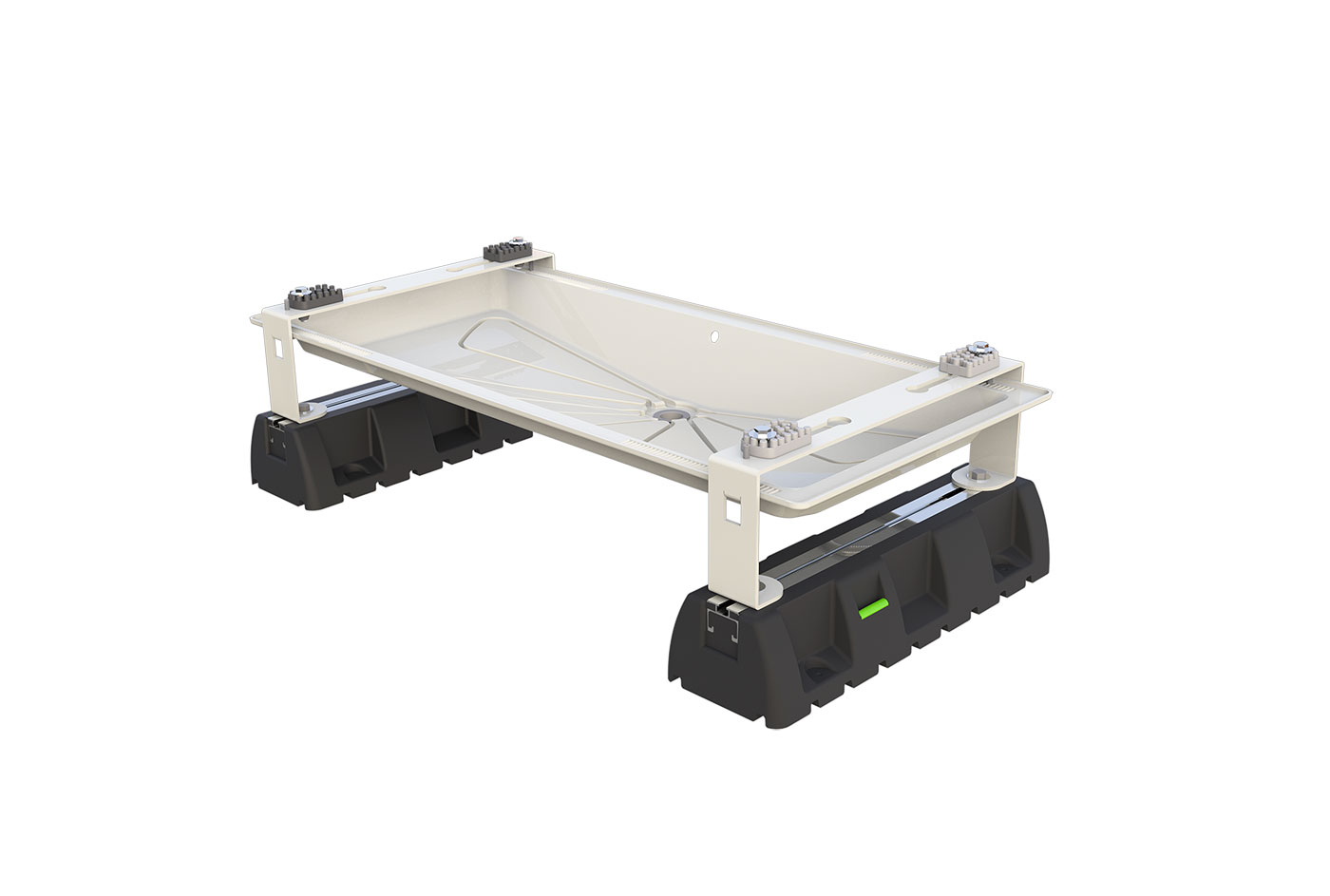

Supporto a pavimento in lamiera elettro zincata verniciata in poliestere da esterno color avorio RAL 9002, con bacinella BLUE RIVER realizzata in plastica ABS PMMA color avorio.
La bacinella è dotata di predisposizione per attacco tubo di scarico condensa da Ø 16 mm.
Il supporto viene fornito completo di basi a pavimento in gomma vulcanizzata SBR EXTREME con bullone di fissaggio M8 e antivibranti a scorrimento No-Shock in dotazione.

CARATTERISTICHE TECNICHE:

• Piedini in lamiera elettrozincata
• Piedini verniciatura in poliestere da esterno color avorio
• Bacinella BLUE RIVER realizzata in plastica ABS PMMA color avorio
• Attacco per tubo di scarico condensa Ø 16
• Completo di kit antivibrante “NO-SHOCK” 2 Hard + 2 Soft
• Basi a pavimento in gomma vulcanizzata SBR EXTREME con bullone di fissaggio M8
CON CAVO SCALDANTE 3 m:
• Completo di cavo scaldante 15 W/m da 3 m
• Attacco per tubo di scarico condensa Ø 16
CON CAVO SCALDANTE 3 + 3 m
• Completo di cavo scaldante 15 W/m da 3 m + 3 m (6 m totali)
• Attacco per tubo di scarico condensa Ø 20
• Dotato di fascetta di fissaggio tubo scarico condensa
• Con tubo scarico condensa isolato 3 m

Modelli

Modelli a disposizione (9)

SCD500103

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER IVORY 850x400 E BASI EXTREME 100-8

A [mm]	845
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	800 ÷ 400
P1 [mm]	350 ÷ 150

SCD500104

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER IVORY 1050x400 E BASI EXTREME 100-8

A [mm]	1050
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	1000 ÷ 400
P1 [mm]	350 ÷ 150

SCD500256

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER IVORY 1250x500 E BASI EXTREME 100-8

A [mm]	1250
B [mm]	240
C [mm]	600
D [mm]	520
P [mm]	1100 ÷ 600
P1 [mm]	450 ÷ 250

SCD500308

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER IVORY 850x400 CON CAVO SCALDANTE 3mt E BASI EXTREME 100-8

A [mm]	845
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	800 ÷ 400
P1 [mm]	350 ÷ 150

SCD500309

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER IVORY 1050x400 CON CAVO SCALDANTE 3mt E BASI EXTREME 100-8

A [mm]	1050
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	1000 ÷ 400
P1 [mm]	350 ÷ 150

SCD500255

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER IVORY 1250X500 CON CAVO SCALDANTE 3mt E BASI EXTREME 100-8

A [mm]	1250
B [mm]	240
C [mm]	600
D [mm]	520
P [mm]	1100 ÷ 600
P1 [mm]	450 ÷ 250

SCD500310

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER IVORY 850x400 CON CAVO SCALDANTE 3mt + 3mt (6mt) E BASI EXTREME 100-8

A [mm]	845
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	800 ÷ 400
P1 [mm]	350 ÷ 150

SCD500311

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER IVORY 1050x400 CON CAVO SCALDANTE 3mt + 3mt (6mt) E BASI EXTREME 100-8

A [mm]	1050
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	1000 ÷ 400
P1 [mm]	350 ÷ 150

SCD500229

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER IVORY 1250x500 CON CAVO SCALDANTE 3mt + 3mt (6mt) E BASI EXTREME 100-8

A [mm]	1250
B [mm]	240
C [mm]	600
D [mm]	520
P [mm]	1100 ÷ 600
P1 [mm]	450 ÷ 250
