INFINITY Bodenständer mit BLUE RIVER GRAU Schale RAL 7016 und Sockel EXTREME 100-8

Smart Clima
Klimatisierung

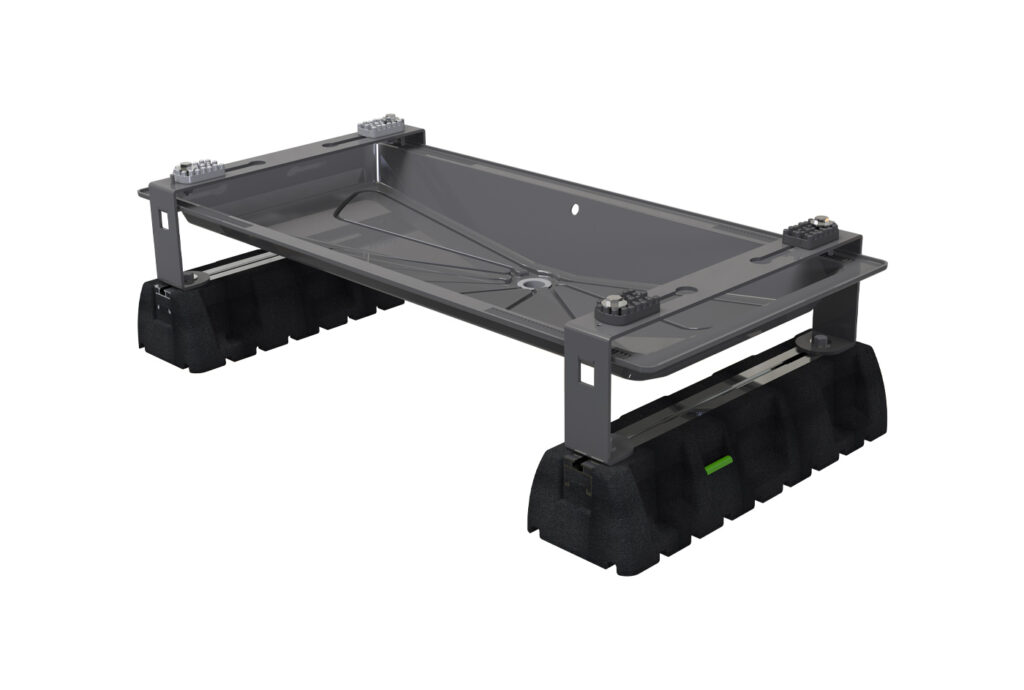

Bodenhalterung aus galvanisch verzinktem, lackiertem Blech, aus grauem Polyester RAL 7016 für den Außenbereich, mit BLUE RIVER Wanne aus elfenbeinfarbenem ABS-PMMA-Kunststoff.
Die Wanne ist mit Installationskasten für den Anschluss an die Kondensatablaufleitung von Ø 16 mm ausgestattet.
Die Halterung wird mit Bodensockeln aus vulkanisiertem SBR EXTREME mit M8-Befestigungsschraube und Schwingungsdämpfern No-Shock geliefert.

TECHNISCHE EIGENSCHAFTEN:

• Sockel aus elektrolytisch verzinktem Stahlblech
• Sockel mit Polyesterbeschichtung für den Außenbereich, Grau RAL 7016
• BLUE RIVER Schale aus grauem ABS-PMMA-Kunststoff
• Anschluss für Kondensatablauf Ø 16
• Komplett mit „NO-SHOCK“ 2 Hard + 2 Soft Anti-Vibration Kit
• SBR EXTREME Bodensockel aus vulkanisiertem Gummi mit M8 Befestigungsschraube
MIT HEIZKABEL 3 m:
• Komplett mit 15 W/m 3 m Heizkabel
• Anschluss für Kondensatablauf Ø 16
MIT HEIZKABEL 3 + 3 m
• Komplett mit 15 W/m 3 m + 3 m (insgesamt 6 m) Heizkabel
• Anschluss für Kondensatablauf Ø 20
• Mit Schelle zur Befestigung des Kondensatabfluss
• Mit isoliertem Kondensatabflussrohr 3 m

Modelle

Verfügbare Modelle (9)

SCD500251

INFINITY BODENHALTERUNG MIT WANNE BLUE RIVER GREY 850x400 UND EXTREME BASES 100-8

A [mm]	845
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	800 ÷ 400
P1 [mm]	350 ÷ 150

SCD500252

INFINITY BODENHALTERUNG MIT WANNE BLUE RIVER GREY 1050x400 UND EXTREME BASES 100-8

A [mm]	1050
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	1000 ÷ 400
P1 [mm]	350 ÷ 150

SCD500267

INFINITY BODENHALTERUNG MIT WANNE BLUE RIVER GREY 1250x500 UND EXTREME BASES 100-8

A [mm]	1250
B [mm]	240
C [mm]	600
D [mm]	520
P [mm]	1100 ÷ 600
P1 [mm]	450 ÷ 250

SCD500253

INFINITY BODENHALTERUNG MIT WANNE BLUE RIVER GREY 850x400 MIT 3m HEIZKABEL UND EXTREMEN BASIS 100-8

A [mm]	845
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	800 ÷ 400
P1 [mm]	350 ÷ 150

SCD500254

INFINITY BODENHALTERUNG MIT WANNE BLUE RIVER GREY 1050x400 MIT 3m HEIZKABEL UND EXTREMEN BASIS 100-8

A [mm]	1050
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	1000 ÷ 400
P1 [mm]	350 ÷ 150

SCD500329

INFINITY BODENHALTERUNG MIT WANNE BLUE RIVER GREY 1250x500 MIT 3m HEIZKABEL UND EXTREMEN BASIS 100-8

A [mm]	1250
B [mm]	240
C [mm]	600
D [mm]	520
P [mm]	1100 ÷ 600
P1 [mm]	450 ÷ 250

SCD500319

INFINITY-BODENSTÜTZE MIT WANNE BLUE RIVER GREY 850x400 MIT 3 m + 3 m HEIZKABEL (6 m) UND EXTREMBASIS 100-8

A [mm]	845
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	800 ÷ 400
P1 [mm]	350 ÷ 150

SCD500320

INFINITY-BODENSTÜTZE MIT WANNE BLUE RIVER GREY 1050x400 MIT 3 m + 3 m HEIZKABEL (6 m) UND EXTREMBASIS 100-8

A [mm]	1050
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	1000 ÷ 400
P1 [mm]	350 ÷ 150

SCD500322

INFINITY-BODENSTÜTZE MIT WANNE BLUE RIVER GREY 1250x500 MIT 3 m + 3 m HEIZKABEL (6 m) UND EXTREMBASIS 100-8

A [mm]	1250
B [mm]	240
C [mm]	600
D [mm]	520
P [mm]	1100 ÷ 600
P1 [mm]	450 ÷ 250
