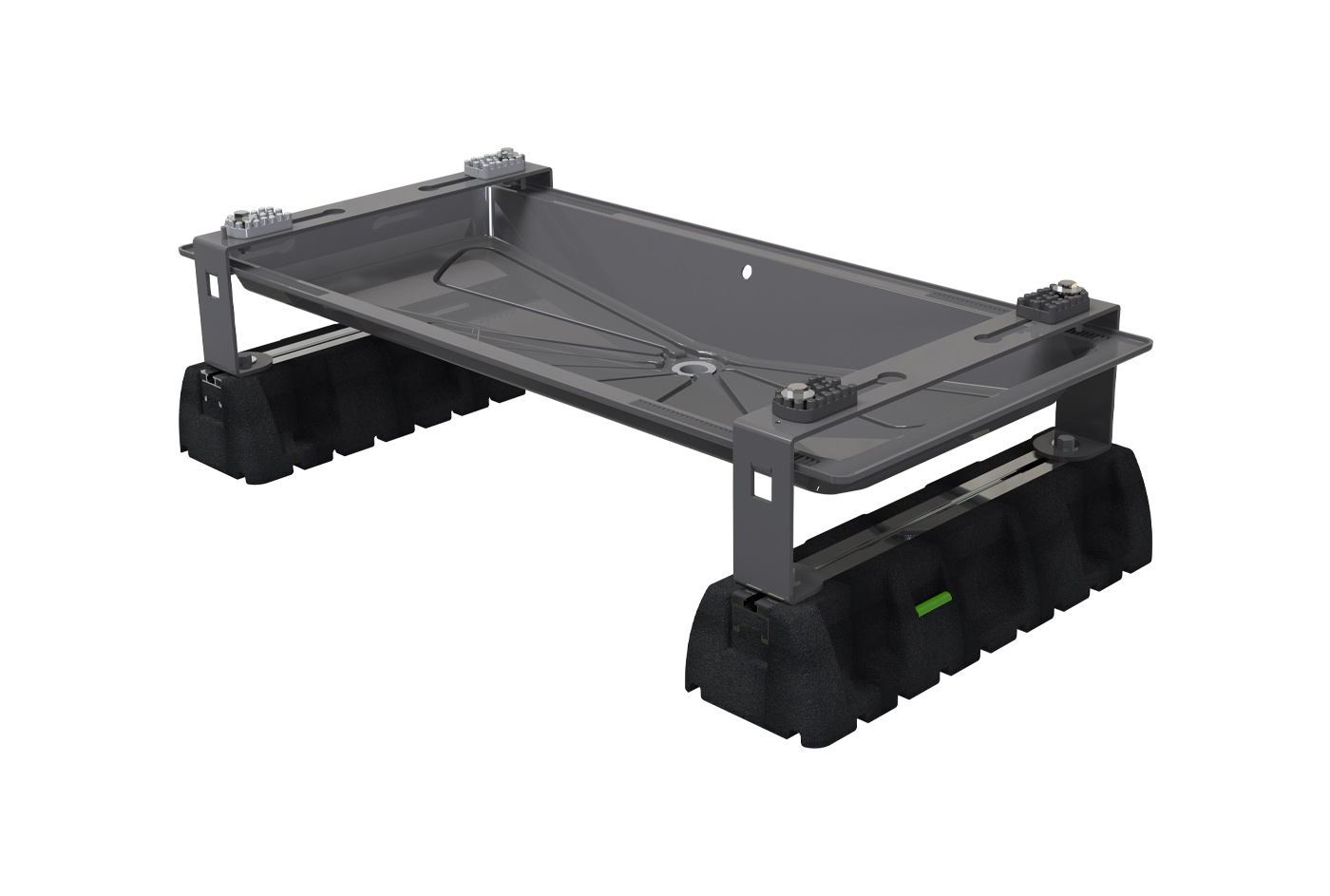

INFINITY Supporto a pavimento con bacinella BLUE RIVER GRIGIO RAL 7016 e basi EXTREME 100-8

Smart Clima
Climatizzazione

Supporto a pavimento in lamiera elettro zincata verniciata in poliestere da esterno color grigio RAL 7016, con bacinella BLUE RIVER realizzata in plastica ABS PMMA color avorio.
La bacinella è dotata di predisposizione per attacco tubo di scarico condensa da Ø 16 mm.
Il supporto viene fornito completo di basi a pavimento in gomma vulcanizzata SBR EXTREME con bullone di fissaggio M8 e antivibranti a scorrimento No-Shock in dotazione.

CARATTERISTICHE TECNICHE:

• Basi in lamiera elettrozincata
• Basi verniciatura in poliestere da esterno color GRIGIO RAL 7016
• Bacinella BLUE RIVER realizzata in plastica ABS PMMA di colore grigio
• Attacco per tubo di scarico condensa Ø 16
• Completo di kit antivibrante “NO-SHOCK” 2 Hard + 2 Soft
• Basi a pavimento in gomma vulcanizzata SBR EXTREME con bullone di fissaggio M8
CON CAVO SCALDANTE 3 m:
• Completo di cavo scaldante 15 W/m da 3 m
• Attacco per tubo di scarico condensa Ø 16
CON CAVO SCALDANTE 3 + 3 m
• Completo di cavo scaldante 15 W/m da 3 m + 3 m (6 m totali)
• Attacco per tubo di scarico condensa Ø 20
• Dotato di fascetta di fissaggio tubo scarico condensa
• Con tubo scarico condensa isolato 3 m

Modelli

Modelli a disposizione (9)

SCD500251

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER GREY 850x400 E BASI EXTREME 100-8

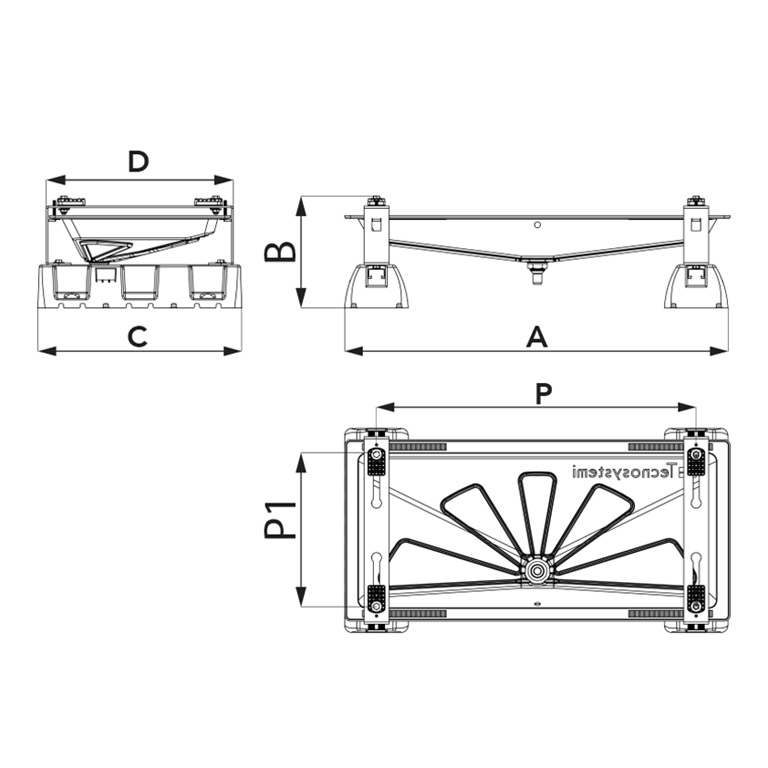

A [mm]	845
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	800 ÷ 400
P1 [mm]	350 ÷ 150

SCD500252

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER GREY 1050x400 E BASI EXTREME 100-8

A [mm]	1050
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	1000 ÷ 400
P1 [mm]	350 ÷ 150

SCD500267

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER GREY 1250x500 E BASI EXTREME 100-8

A [mm]	1250
B [mm]	240
C [mm]	600
D [mm]	520
P [mm]	1100 ÷ 600
P1 [mm]	450 ÷ 250

SCD500253

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER GREY 850x400 CON CAVO SCALDANTE 3mt E BASI EXTREME 100-8

A [mm]	845
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	800 ÷ 400
P1 [mm]	350 ÷ 150

SCD500254

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER GREY 1050x400 CON CAVO SCALDANTE 3mt E BASI EXTREME 100-8

A [mm]	1050
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	1000 ÷ 400
P1 [mm]	350 ÷ 150

SCD500329

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER GREY 1250x500 CON CAVO SCALDANTE 3mt E BASI EXTREME 100-8

A [mm]	1250
B [mm]	240
C [mm]	600
D [mm]	520
P [mm]	1100 ÷ 600
P1 [mm]	450 ÷ 250

SCD500319

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER GREY 850x400 CON CAVO SCALDANTE 3mt + 3mt (6mt) E BASI EXTREME 100-8

A [mm]	845
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	800 ÷ 400
P1 [mm]	350 ÷ 150

SCD500320

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER GREY 1050x400 CON CAVO SCALDANTE 3mt + 3mt (6mt) E BASI EXTREME 100-8

A [mm]	1050
B [mm]	240
C [mm]	450
D [mm]	410
P [mm]	1000 ÷ 400
P1 [mm]	350 ÷ 150

SCD500322

SUPPORTO A PAVIMENTO INFINITY CON BACINELLA BLUE RIVER GREY 1250x500 CON CAVO SCALDANTE 3mt + 3mt (6mt) E BASI EXTREME 100-8

A [mm]	1250
B [mm]	240
C [mm]	600
D [mm]	520
P [mm]	1100 ÷ 600
P1 [mm]	450 ÷ 250
