Linearer Diffusor aus Aluminium mit Schieber und zentraler Störklappe - 4 Schlitze

Project Wind
Luftdiffusion

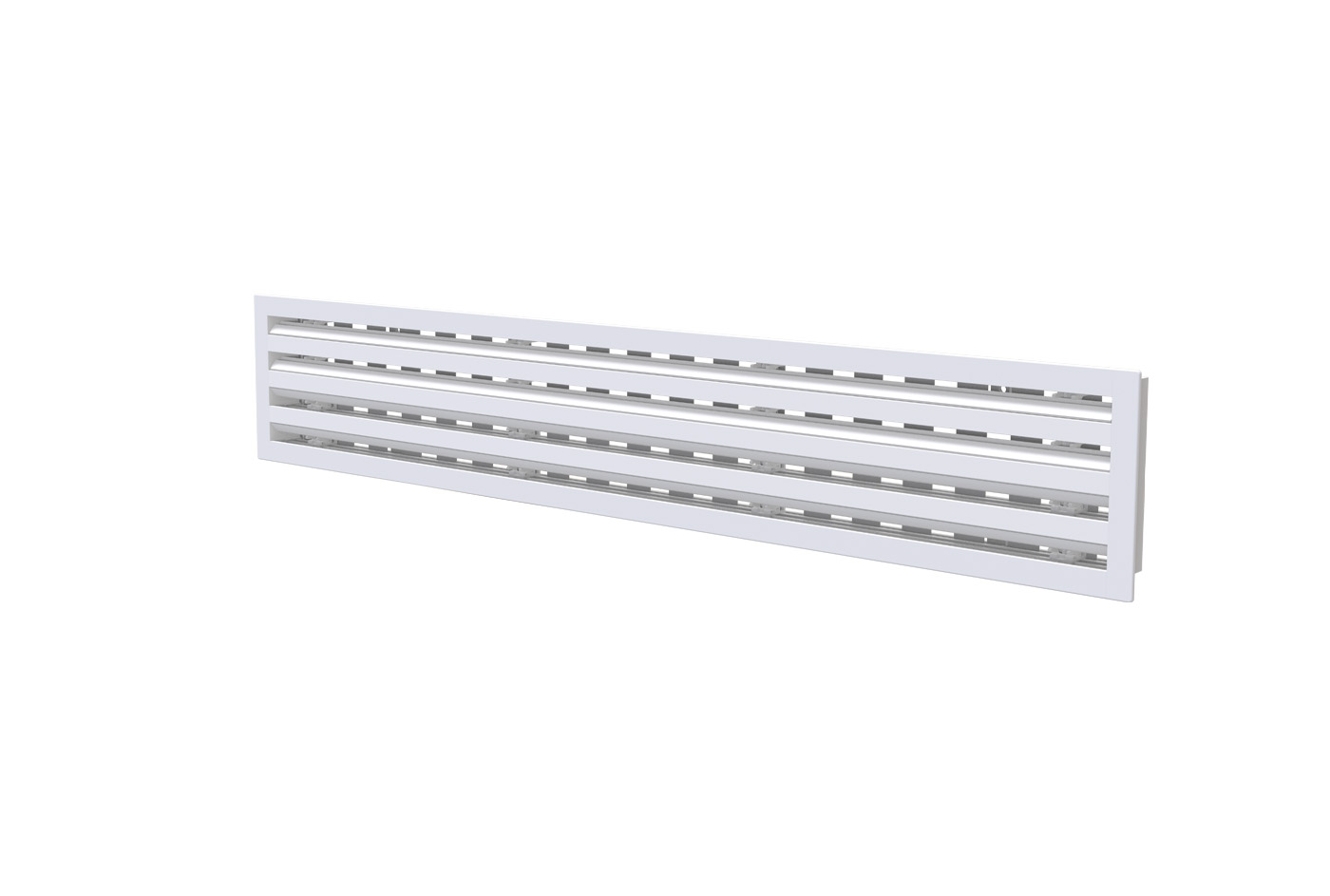

Linearer Aufputz-Diffusor aus Aluminium mit regulierbarem Stellschieber und zentraler Störklappe mit 4 Schlitzen, Farbe Weiß.
Die Diffusoren werden in Bereichen eingesetzt, in denen Wert auf die Ästhetik der Decken gelegt wird, wie Büros, Tagungsräume und Hotels, und ermöglichen eine gleichmäßige Luftverteilung und eine hohe thermische Induktion.
Die Befestigung des Plenums, separat erhältlich, erfolgt mittels vorderer Schrauben und beweglichen C-förmigen Halterungen.
Der Schieber ermöglicht es, die gewünschte Luftmenge einzustellen, und kann mit einem Schraubendreher kalibriert werden.
Im Innern der Profile wurden Aufnahmen realisiert, die die Montage der verstellbaren Störklappen aus PVC ermöglichen.
Durch Änderung der Störklappenrichtung kann der Luftstrom je nach Installationsraum ausgerichtet und bei Bedarf ein Coandă-Effekt erzielt werden.

TECHNISCHE EIGENSCHAFTEN:

• Aus Aluminium in mattweiß gefertigt
• Befestigung mittels Schrauben und Halterungen
• Zur Wand- / Deckenmontage
• Plenum aus verzinktem Blech mit geschlossenzelligem Polyethylen beschichtet, separat erhältlich
• Eingebaute Kalibrierklappe
• Kontinuitäts-Kit separat erhältlich

Modelle

Verfügbare Modelle (5)

PWD301678

LINEARER LUFTDURCHLASS aus ALUMINIUM 4-Schlitz mit Schieber & zentralem LEITBLECH L600 mm WEISS

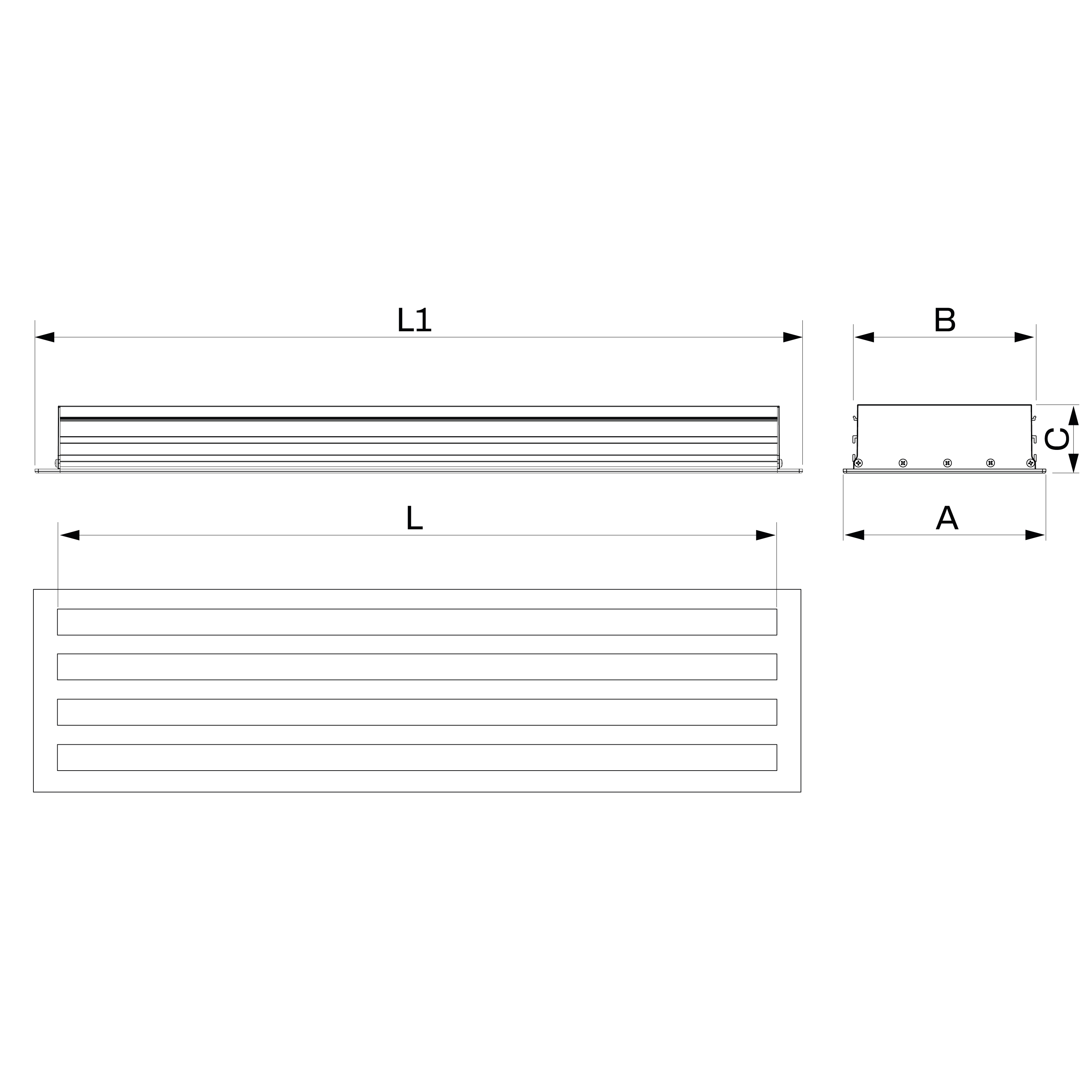

L [mm]	600
L1 [mm]	645
A [mm]	183
B [mm]	166
C [mm]	60

Ausschreibungstext

SPEZIFIKATION

Sichtbarer Lineardiffusor aus Aluminium mit 4 Schlitzen, Drosselklappe und zentralem Deflektor

Sichtbarer Lineardiffusor aus Aluminium für Zuluft und Abluft. Erhältlich mit 4 Schlitzen in Weiß. In den Profilen sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Die Befestigung am separat erhältlichen Plenum erfolgt mittels beweglicher C-Halterungen und frontaler Schrauben. Manuell einstellbare Schiebe-Regulierklappe.
Verbindungskit, separat erhältlich.

PWD301678 L= 600mm für Lineardiffusor mit 4 Schlitzen in Weiß
Marke Tecnosystemi S.p.A.

PWD301681

LINEARER LUFTDURCHLASS aus ALUMINIUM 4-Schlitz mit Schieber & zentralem LEITBLECH L800 mm WEISS

L [mm]	800
L1 [mm]	845
A [mm]	183
B [mm]	166
C [mm]	60

Ausschreibungstext

SPEZIFIKATION

Sichtbarer 4-Schlitz-Linear-Diffusor aus Aluminium mit Drosselklappe und zentralem Deflektor
Sichtbarer Linear-Diffusor aus Aluminium für Zu- und Abluft. Erhältlich mit 4 Schlitzen in Weiß. In den Profilen sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Die Befestigung am Plenum, separat erhältlich, erfolgt mittels verstellbarer C-Bügel und stirnseitiger Schrauben. Manuell einstellbare Schieberegulierklappe.
Verbindungskit, separat erhältlich.
PWD301681 L= 800mm für linearen 4-Schlitz-Diffusor in Weiß
Marke Tecnosystemi S.p.A.

PWD301684

LINEARER LUFTDURCHLASS aus ALUMINIUM 4-Schlitz mit SCHIEBER & zentralem LEITBLECH L1000 mm WHITE

L [mm]	1000
L1 [mm]	1045
A [mm]	183
B [mm]	166
C [mm]	60

Ausschreibungstext

SPEZIFIKATION
Linearer Sichtdiffusor aus Aluminium mit 4 Schlitzen, Drosselklappe und Mitteldeflektor
Linearer Sichtdiffusor aus Aluminium für Zu- und Abluft. Erhältlich mit 4 Schlitzen in Weiß. In den Profilen sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Mitteldeflektor mit verstellbarem Tropfenprofil.
Die Befestigung am separat erhältlichen Plenum erfolgt mittels verschiebbarer C-Halterungen und stirnseitiger Schrauben. Manuell einstellbarer Schieberegler.
Verbindungskit, separat erhältlich.
PWD301684 L= 1000mm für Lineardiffusor mit 4 Schlitzen in Weiß
Marke Tecnosystemi S.p.A.

PWD301687

Linearer Diffusor aus ALUMINIUM 4-Schlitz mit Dämpfer und zentralem LEITBLECH L1500 mm WEISS

L [mm]	1500
L1 [mm]	1545
A [mm]	183
B [mm]	166
C [mm]	60

Ausschreibungstext

SPEZIFIKATION
Sichtbarer Aluminium-Lineardiffusor mit 4 Schlitzen, Drosselklappe und zentraler Leitlamelle

Sichtbarer Aluminium-Lineardiffusor für Zu- und Abluft. Erhältlich mit 4 Schlitzen in Weiß. Im Inneren der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentrale Leitlamelle mit verstellbarem Tropfenprofil.
Die Befestigung am Plenum (separat erhältlich) erfolgt mittels verschiebbarer C-Bügel und Frontschrauben. Manuell einstellbare Schieberegulierklappe.
Verbindungs-Set, separat erhältlich.
PWD301687 L= 1500mm für Lineardiffusor mit 4 Schlitzen in Weiß
Marke Tecnosystemi S.p.A.

PWD301690

LINEARER LUFTDURCHLASS aus ALUMINIUM 4-Schlitz mit Schieber & zentralem LEITBLECH L2000 mm WEISS

L [mm]	2000
L1 [mm]	2045
A [mm]	183
B [mm]	166
C [mm]	60

Ausschreibungstext

LEISTUNGSVERZEICHNIS
Sichtbarer Lineardiffusor aus Aluminium mit 4 Schlitzen, Volumenstromregler und zentralem Deflektor
Sichtbarer Lineardiffusor aus Aluminium für Zuluft und Abluft. Erhältlich mit 4 weißen Schlitzen. Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Die Befestigung am Plenum, separat erhältlich, erfolgt mittels beweglicher C-Bügel und Frontschrauben. Manuell einstellbare Schiebe-Regulierklappe.
Verbindungskit, separat erhältlich.
PWD301690 L= 2000mm für Lineardiffusor mit 4 weißen Schlitzen
Marke Tecnosystemi S.p.A.
