Linearer Diffusor aus PVC mit Kondensatschutz mit Schieber und zentraler Störklappe - 2 Schlitze

Project Wind
Luftdiffusion

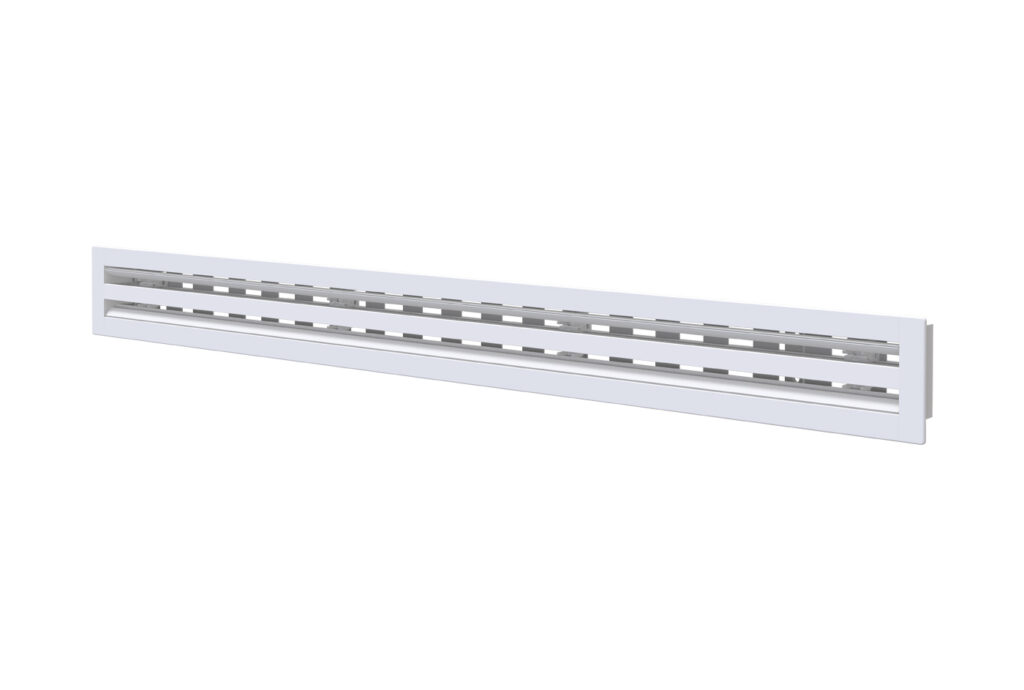

Linearer Aufputz-Diffusor aus PVC mit Kondensatschutz mit regulierbarem Stellschieber und zentraler Störklappe mit 2 Schlitzen, Farbe Weiß.
Die Diffusoren werden in Bereichen eingesetzt, in denen Wert auf die Ästhetik der Decken gelegt wird, wie Büros, Tagungsräume und Hotels, und ermöglichen eine gleichmäßige Luftverteilung und eine hohe thermische Induktion.
Das PVC erzeugt im Gegensatz zum Aluminium aufgrund seiner physischen Eigenschaften kein Kondenswasser. Dies verhindert die Bildung von Pilzen, Schimmel und Bakterien im Innern des Diffusors und garantiert eine ausgezeichnete Mauerisolierung.
Die Befestigung des Plenums, separat erhältlich, erfolgt mittels vorderer Schrauben und beweglichen C-förmigen Halterungen.
Der Schieber ermöglicht es, die gewünschte Luftmenge einzustellen, und kann mit einem Schraubendreher kalibriert werden.
Im Innern der Profile wurden Aufnahmen realisiert, die die Montage der verstellbaren Störklappen aus PVC ermöglichen.
Durch Änderung der Störklappenrichtung kann der Luftstrom je nach Installationsraum ausgerichtet und bei Bedarf ein Coandă-Effekt erzielt werden.

Zertifizierungen

TECHNISCHE EIGENSCHAFTEN:

• Aus kondensationshemmendem PVC-Kunststoff gefertigt
• Betriebstemperatur: -30 °C + 60 °C
• Befestigung mittels Schrauben und Halterungen
• Zur Wand- / Deckenmontage
• Mattweiß
• Plenum aus verzinktem Blech mit geschlossenzelligem Polyethylen beschichtet, separat erhältlich
• Eingebaute Kalibrierklappe
• Kontinuitäts-Kit separat erhältlich

Modelle

Verfügbare Modelle (5)

PWD301491

Linearer Luftdurchlass aus PVC mit SCHIEBER und zentralem Leitblech L600 mm 2 Schlitze WHITE

L [mm]	600
L1 [mm]	645
A [mm]	105
B [mm]	88
C [mm]	60

Ausschreibungstext

Spezifikation
Sichtbarer Lineardiffusor aus kondenswassergeschütztem PVC mit 2 Schlitzen, Drosselklappe und zentralem Deflektor
Sichtbarer Lineardiffusor aus PVC für Zu- und Abluft. Erhältlich mit 2 Schlitzen, Farbe Weiß.
In den Profilen sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentraler Deflektor mit einstellbarem Tropfenprofil.
Anpassbar an das zugehörige Zubehör-Plenum, komplett mit Schrauben und C-Bügeln für die Installation.
Manuell einstellbare Schieberegulierklappe.
Verbindungs-Kit, separat erhältlich.
PWD301491 L= 600mm für Lineardiffusor mit 2 Schlitzen, Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301500

Linearer Luftdurchlass aus PVC mit SCHIEBER und zentralem Leitblech L800 mm 2 Schlitze WHITE

L [mm]	800
L1 [mm]	845
A [mm]	105
B [mm]	88
C [mm]	60

Ausschreibungstext

SPEZIFIKATION
Sichtbarer Linearer Diffusor aus Antikondensations-PVC mit 2 Schlitzen, mit Drosselklappe und zentralem Deflektor
Sichtbarer Linearer Diffusor aus PVC für Zu- und Abluft. Erhältlich mit 2 Schlitzen in Weiß.
Innerhalb der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Anpassbar an das passende Zubehör-Plenum, komplett mit Schrauben und C-Haltern für die Montage.
Manuell einstellbare Schiebe-Drosselklappe.
Verbindungs-Kit, separat erhältlich.
PWD301500 L= 800mm für linearen Diffusor MIT 2 SCHLITZEN in Weiß
Marke Tecnosystemi S.p.A.

PWD301509

Linearer Luftdurchlass aus PVC mit SCHIEBER und zentralem Leitblech L1000 mm 2 Schlitze WHITE

L [mm]	1000
L1 [mm]	1045
A [mm]	105
B [mm]	88
C [mm]	60

Ausschreibungstext

SPEZIFIKATION
Linearer Sichtdiffusor aus Antikondensations-PVC mit 2 Schlitzen, Drosselklappe und zentralem Deflektor
Linearer Sichtdiffusor aus PVC für Zuluft und Abluft. Erhältlich mit 2 Schlitzen, Farbe Weiß.
Im Inneren der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Anpassbar an das dedizierte Zubehör-Plenum, komplett mit Schrauben und C-Haltern für die Installation.
Manuell einstellbare Schiebe-Drosselklappe zur Kalibrierung.
Kontinuitäts-Kit, separat erhältlich.
PWD301509 L= 1000mm für Lineardiffusor MIT 2 SCHLITZEN Farbe Weiß
Marke Tecnosystemi S.p.A.

PWD301518

Linearer Luftdurchlass aus PVC mit SCHIEBER und zentralem Leitblech L1500 mm 2 Schlitze WHITE

L [mm]	1500
L1 [mm]	1545
A [mm]	105
B [mm]	88
C [mm]	60

Ausschreibungstext

Technische Spezifikationen

Linearer Sichtdiffusor aus PVC mit Kondensationsschutz, 2 Schlitzen, Drosselklappe und zentralem Deflektor.
Linearer Sichtdiffusor aus PVC für Zu- und Abluft. Erhältlich mit 2 Schlitzen in Weiß.
Im Inneren der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Anpassbar an das spezielle Zubehör-Plenum, komplett mit Schrauben und C-Bügeln für die Montage.
Manuell einstellbare Schieber-Regulierklappe.
Verbindungskit, separat erhältlich.
PWD301518 L= 1500mm für linearen Diffusor mit 2 Schlitzen in Weiß.
Marke: Tecnosystemi S.p.A.

PWD301527

Linearer Luftdurchlass aus PVC mit SCHIEBER und zentralem Leitblech L2000 mm 2 Schlitze WHITE

L [mm]	2000
L1 [mm]	2045
A [mm]	105
B [mm]	88
C [mm]	60

Ausschreibungstext

SPEZIFIKATION
Linearer Sichtdiffusor aus Antikondensations-PVC mit 2 Schlitzen, Drosselklappe und zentralem Deflektor.
Linearer Sichtdiffusor aus PVC für Zu- und Abluft. Erhältlich mit 2 Schlitzen in Weiß.
Im Inneren der Profile sind patentierte Befestigungs- und Verbindungselemente untergebracht.
Zentraler Deflektor mit verstellbarem Tropfenprofil.
Anpassbar an das dedizierte Zubehör-Plenum, komplett mit Schrauben und C-Bügeln zur Montage.
Manuell einstellbare Schiebe-Einstellklappe.
Verbindungskit, separat erhältlich.
PWD301527 L= 2000mm für linearen Diffusor mit 2 Schlitzen in Weiß.
Marke: Tecnosystemi S.p.A.
