Dokumentation anzeigen

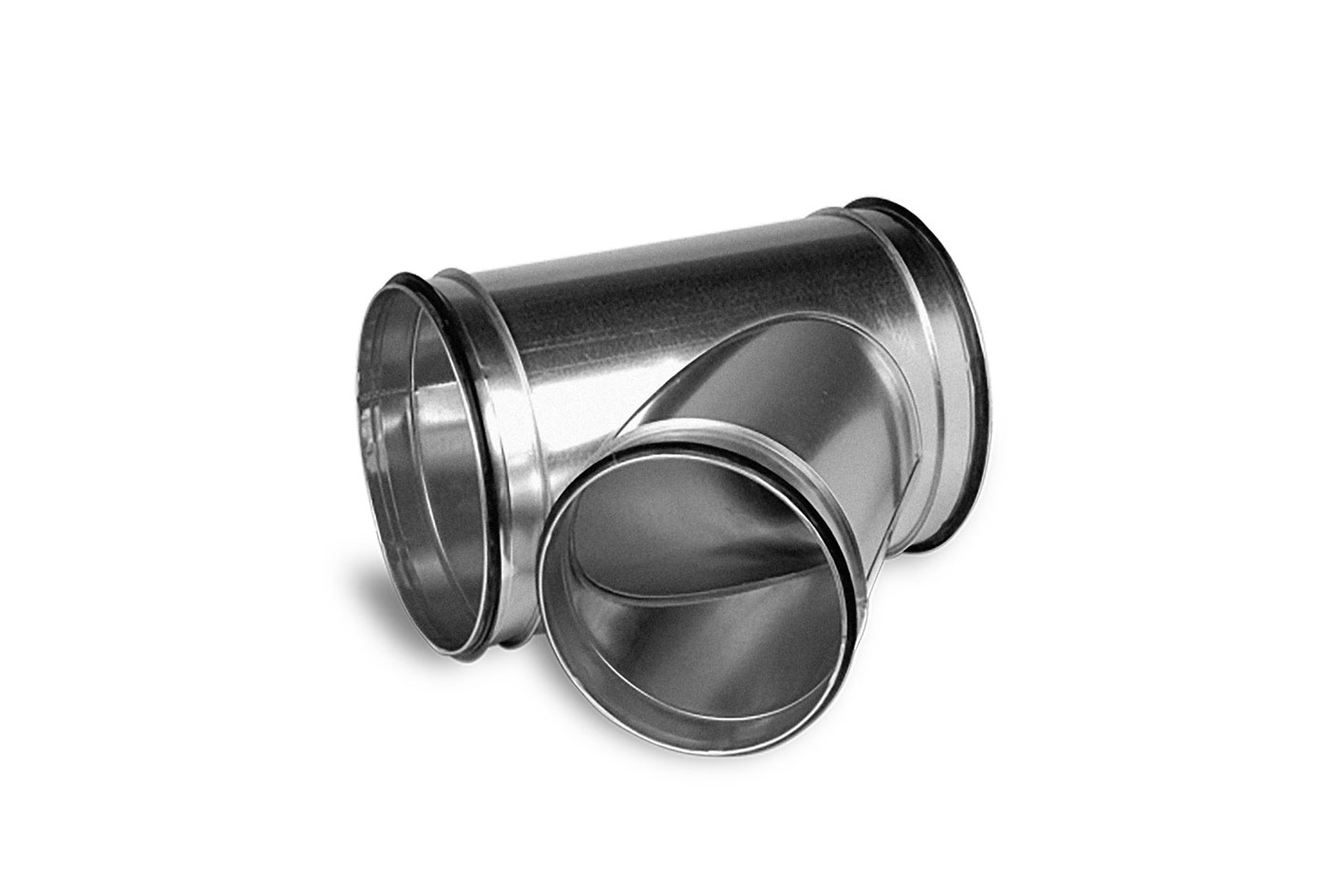

Symmetrische 45°-Verzweigung

Project Wind
Luftdiffusion

TECHNISCHE EIGENSCHAFTEN:

• Aus verzinktem Stahl
• Zubehör komplett mit EPDM-Dichtung mit Doppellippe

Modelle

Verfügbare Modelle (10)

PWC500045

45° SYMMETRISCHER ABZWEIG Ø80

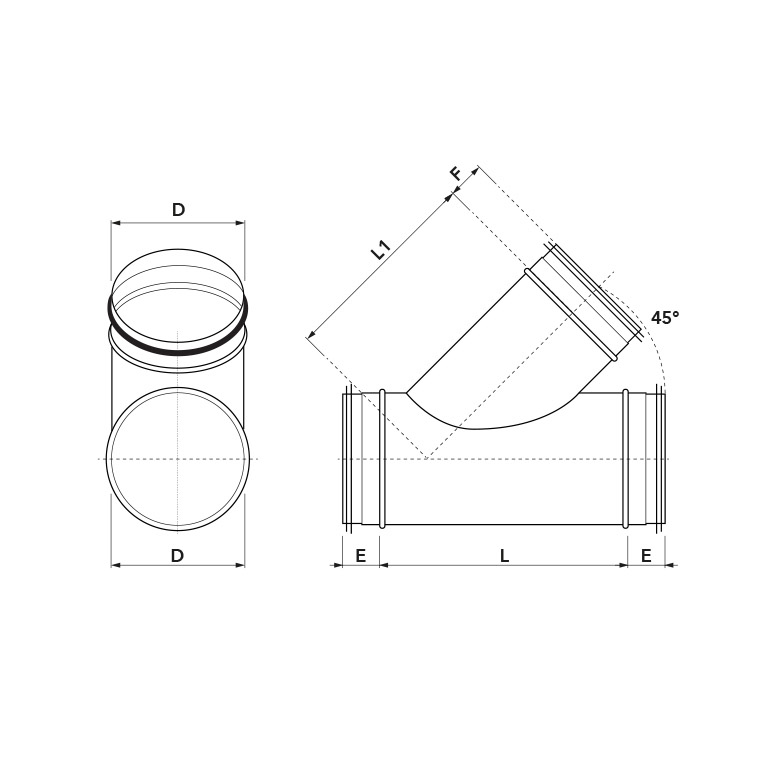

D [mm]	80
E [mm]	36
F [mm]	36
L [mm]	185
L1 [mm]	165
GEWICHT [kg]	0,40

PWC500046

45° SYMMETRISCHER ABZWEIG Ø100

D [mm]	100
E [mm]	36
F [mm]	36
L [mm]	210
L1 [mm]	200
GEWICHT [kg]	0,50

PWC500047

45° SYMMETRISCHER ABZWEIG Ø125

D [mm]	125
E [mm]	36
F [mm]	36
L [mm]	250
L1 [mm]	245
GEWICHT [kg]	0,70

PWC500048

45° SYMMETRISCHER ABZWEIG Ø160

D [mm]	155
E [mm]	36
F [mm]	36
L [mm]	300
L1 [mm]	305
GEWICHT [kg]	1,00

PWC500049

45° SYMMETRISCHER ABZWEIG Ø200

D [mm]	195
E [mm]	36
F [mm]	36
L [mm]	355
L1 [mm]	370
GEWICHT [kg]	1,40

PWC500050

45° SYMMETRISCHER ABZWEIG Ø250

D [mm]	250
E [mm]	36
F [mm]	36
L [mm]	480
L1 [mm]	455
GEWICHT [kg]	2,30

PWC500051

45° SYMMETRISCHER ABZWEIG Ø300

D [mm]	300
E [mm]	36
F [mm]	36
L [mm]	540
L1 [mm]	545
GEWICHT [kg]	3,10

PWC500052

45° SYMMETRISCHER ABZWEIG Ø315

D [mm]	315
E [mm]	55
F [mm]	55
L [mm]	530
L1 [mm]	570
GEWICHT [kg]	3,30

PWC500053

45° SYMMETRISCHER ABZWEIG Ø355

D [mm]	340
E [mm]	55
F [mm]	55
L [mm]	585
L1 [mm]	6,35
GEWICHT [kg]	4,80

PWC500054

45° SYMMETRISCHER ABZWEIG Ø400

D [mm]	400
E [mm]	55
F [mm]	55
L [mm]	650
L1 [mm]	715
GEWICHT [kg]	6,30

Download

Dokumentation

Technisches Datenblatt

it en fr de

TECHNISCHE EIGENSCHAFTEN:

Verfügbare Modelle (10)

Maßgeschneiderte Lösungen

Dokumentation

Technisches Datenblatt
