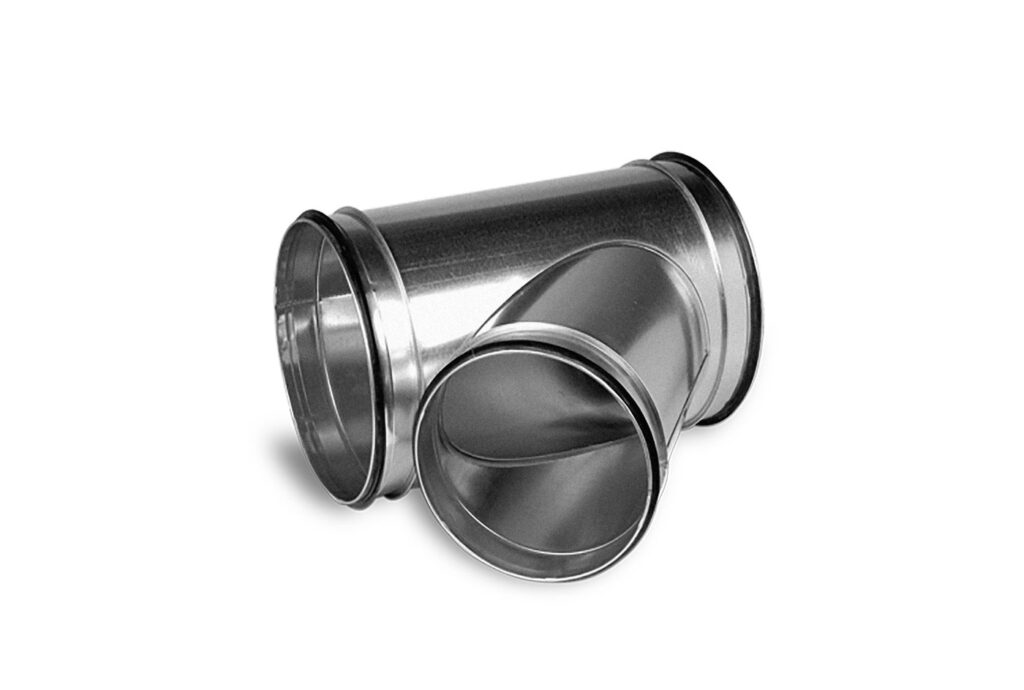

45° symmetrical shunt

Project Wind
Air diffusion

TECHNICAL SPECIFICATIONS:

• Made of galvanized steel
• With double lip EPDM gasket

Models

Available Models (10)

PWC500045

SIMMETRIC BRANCH 45° Ø 80

D [mm]	80
E [mm]	36
F [mm]	36
L [mm]	185
L1 [mm]	165
WEIGHT [kg]	0,40

PWC500046

SIMMETRIC BRANCH 45° Ø 100

D [mm]	100
E [mm]	36
F [mm]	36
L [mm]	210
L1 [mm]	200
WEIGHT [kg]	0,50

PWC500047

SIMMETRIC BRANCH 45° Ø 125

D [mm]	125
E [mm]	36
F [mm]	36
L [mm]	250
L1 [mm]	245
WEIGHT [kg]	0,70

PWC500048

SIMMETRIC BRANCH 45° Ø 160

D [mm]	155
E [mm]	36
F [mm]	36
L [mm]	300
L1 [mm]	305
WEIGHT [kg]	1,00

PWC500049

SIMMETRIC BRANCH 45° Ø 200

D [mm]	195
E [mm]	36
F [mm]	36
L [mm]	355
L1 [mm]	370
WEIGHT [kg]	1,40

PWC500050

SIMMETRIC BRANCH 45° Ø 250

D [mm]	250
E [mm]	36
F [mm]	36
L [mm]	480
L1 [mm]	455
WEIGHT [kg]	2,30

PWC500051

SIMMETRIC BRANCH 45° Ø 300

D [mm]	300
E [mm]	36
F [mm]	36
L [mm]	540
L1 [mm]	545
WEIGHT [kg]	3,10

PWC500052

SIMMETRIC BRANCH 45° Ø 315

D [mm]	315
E [mm]	55
F [mm]	55
L [mm]	530
L1 [mm]	570
WEIGHT [kg]	3,30

PWC500053

SIMMETRIC BRANCH 45° Ø 355

D [mm]	340
E [mm]	55
F [mm]	55
L [mm]	585
L1 [mm]	6,35
WEIGHT [kg]	4,80

PWC500054

SIMMETRIC BRANCH 45° Ø 400

D [mm]	400
E [mm]	55
F [mm]	55
L [mm]	650
L1 [mm]	715
WEIGHT [kg]	6,30
