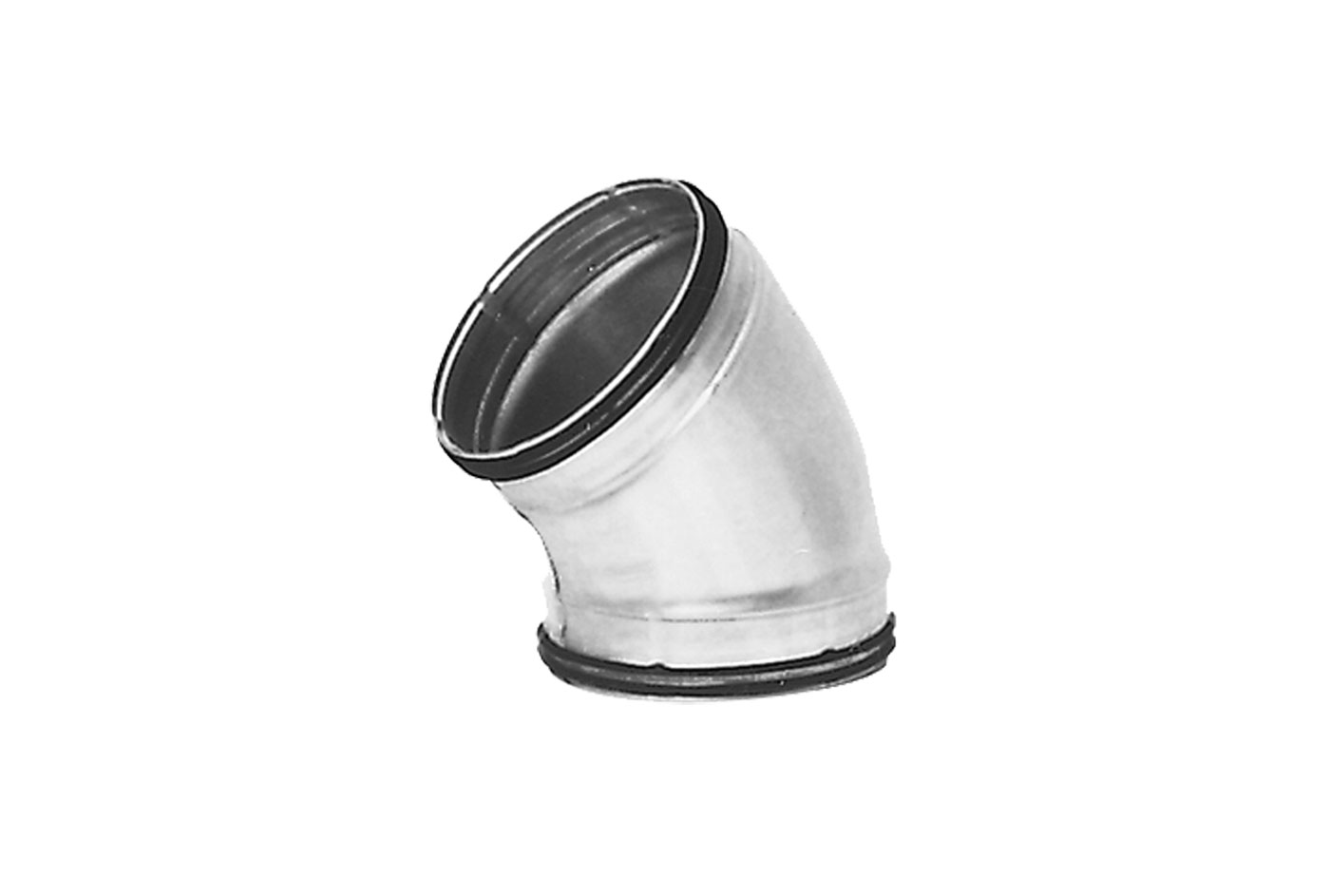

45° Smooth curve

Project Wind
Air diffusion

TECHNICAL SPECIFICATIONS:

• Made of galvanized steel
• With double lip EPDM gasket

Models

Available Models (10)

31500130

SMOOTH CURVE 45° Ø 80

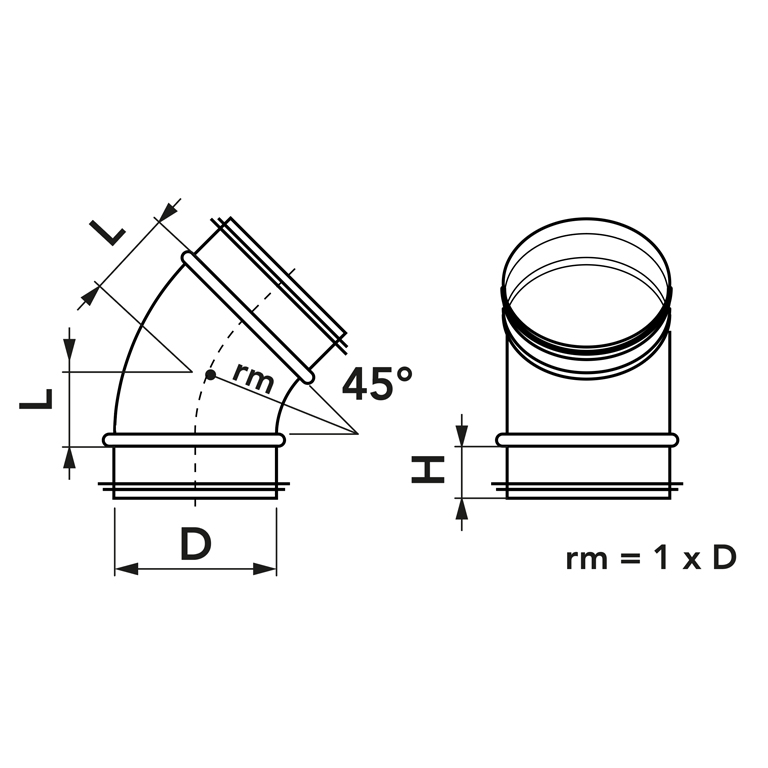

D [mm]	80
Rm [mm]	100
H [mm]	36
L [mm]	41
WEIGHT [kg]	0,20

31500140

SMOOTH CURVE 45° Ø 100

D [mm]	100
Rm [mm]	100
H [mm]	36
L [mm]	41
WEIGHT [kg]	0,30

31500150

SMOOTH CURVE 45° Ø 125

D [mm]	125
Rm [mm]	125
H [mm]	36
L [mm]	52
WEIGHT [kg]	0,40

31500160

SMOOTH CURVE 45° Ø 160

D [mm]	160
Rm [mm]	160
H [mm]	36
L [mm]	66
WEIGHT [kg]	0,60

31500170

SMOOTH CURVE 45° Ø 200

D [mm]	200
Rm [mm]	200
H [mm]	36
L [mm]	83
WEIGHT [kg]	0,90

31500180

SMOOTH CURVE 45° Ø 250

D [mm]	250
Rm [mm]	250
H [mm]	36
L [mm]	104
WEIGHT [kg]	1,30

31500182

SMOOTH CURVE 45° Ø 300

D [mm]	300
Rm [mm]	300
H [mm]	46
L [mm]	-
WEIGHT [kg]	1,72

PWC500056

SMOOTH CURVE 45° Ø 315

D [mm]	315
Rm [mm]	315
H [mm]	36
L [mm]	130
WEIGHT [kg]	2,80

31500184

SMOOTH CURVE 45° Ø 355

D [mm]	355
Rm [mm]	355
H [mm]	55
L [mm]	-
WEIGHT [kg]	2,50

31500186

SMOOTH CURVE 45° Ø 400

D [mm]	400
Rm [mm]	400
H [mm]	75
L [mm]	-
WEIGHT [kg]	3,03
