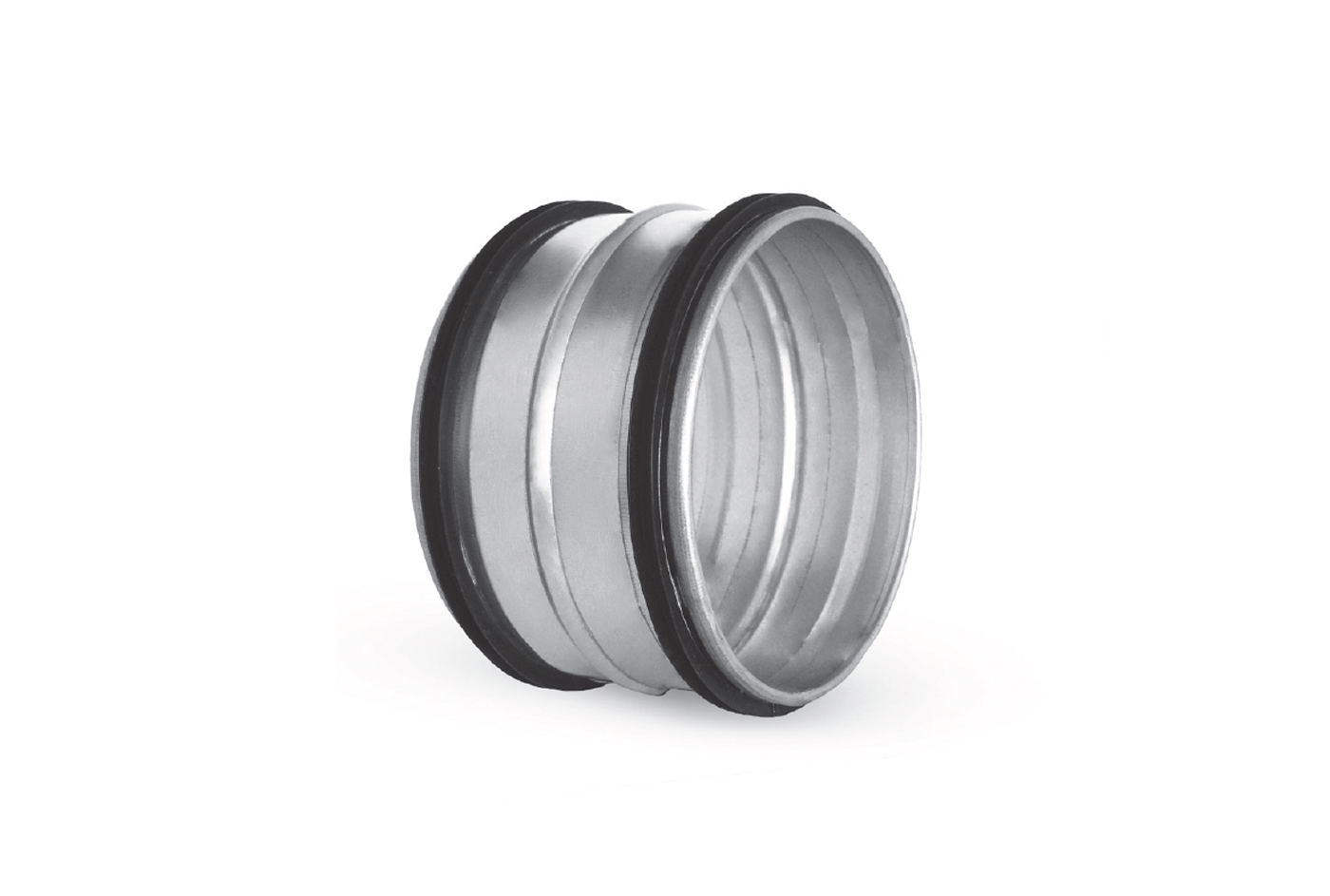

Male sleeve

Project Wind
Air diffusion

TECHNICAL SPECIFICATIONS:

• Made of galvanized steel
• With double lip EPDM gasket

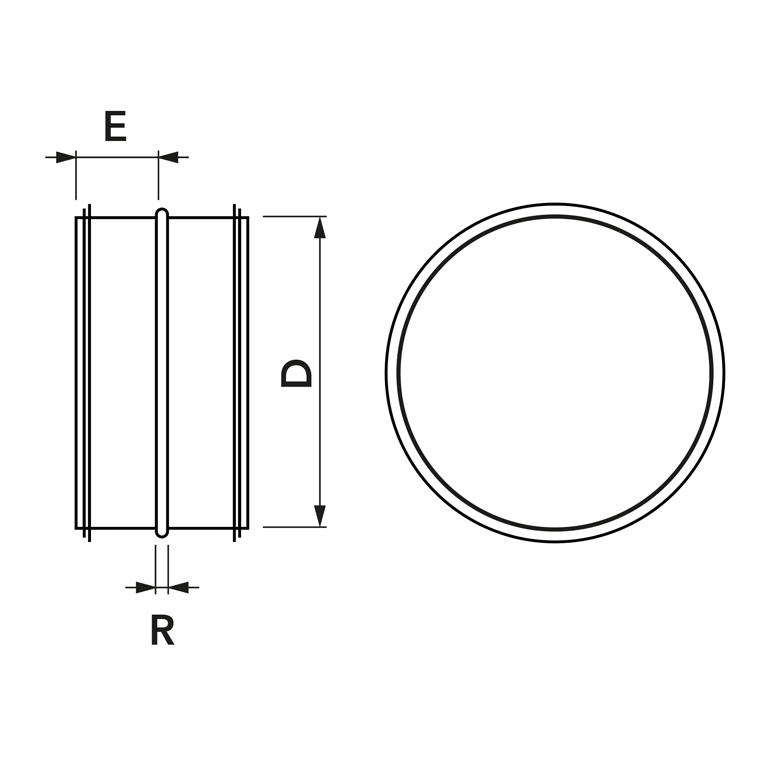

Models

Available Models (10)

31500190

MALE CONNECTING SLEEVE Ø 80

D [mm]	80
E [mm]	40
R [mm]	10
WEIGHT [kg]	0,10

31500200

MALE CONNECTING SLEEVE Ø 100

D [mm]	100
E [mm]	40
R [mm]	10
WEIGHT [kg]	0,12

31500210

MALE CONNECTING SLEEVE Ø 125

D [mm]	125
E [mm]	40
R [mm]	10
WEIGHT [kg]	0,15

31500220

MALE CONNECTING SLEEVE Ø 160

D [mm]	160
E [mm]	40
R [mm]	10
WEIGHT [kg]	0,19

31500230

MALE CONNECTING SLEEVE Ø 200

D [mm]	200
E [mm]	40
R [mm]	10
WEIGHT [kg]	0,24

31500240

MALE CONNECTING SLEEVE Ø 250

D [mm]	250
E [mm]	45
R [mm]	10
WEIGHT [kg]	0,30

31500242

MALE CONNECTING SLEEVE Ø 300

D [mm]	300
E [mm]	40
R [mm]	10
WEIGHT [kg]	0,36

PWC500057

MALE CONNECTING SLEEVE Ø 315

D [mm]	315
E [mm]	40
R [mm]	8
WEIGHT [kg]	0,38

31500244

MALE CONNECTING SLEEVE Ø 355

D [mm]	355
E [mm]	55
R [mm]	8
WEIGHT [kg]	0,58

31500246

MALE CONNECTING SLEEVE Ø 400

D [mm]	400
E [mm]	40
R [mm]	10
WEIGHT [kg]	0,65
