ALTAIR POINT Chronothermostat encastré câble tactile STEALTH 3X

Galaxy
Systèmes de régulation thermique et de contrôle

Le chronothermostat « Stealth 3X » pour « Altair Point » est appliqué, à l’aide des vis et du gabarit fournis, à l’intérieur des boîtes encastrées traditionnelles de type E503.
Le thermostat programmable permet d’effectuer des opérations rapides pour la gestion de la zone, en ajustant la température à travers le flux d’air sortant des volets ou des évents motorisés.
Les données de dialogue et l’alimentation au registre ou évent se font par l’intermédiaire d’un câble type téléphonique à 8 fils avec une connexion par fiche RJ45 à 8 pôles.
Attention ! Il n’est pas possible avec le même thermostat de vérifier les grilles et les registres en même temps.

CARACTÉRISTIQUES TECHNIQUES :

• Dimensions L 138 x H 95 x P 40 mm
• Protubérance à partir du bord du mur 15 mm
• Fixation intégré sur les boîtes de type E503 au moyen d’un adaptateur, de vis et de chevilles fournies
• Alimentation et transmission de données : type RJ45 8 pôles
• Alimentation 12 Vcc
• Clavier tactile – écran LCD 4,5″
• Fonctions chronologiques ou manuelles
• Réglage du registre ou de la buse motorisée en mode automatique ou manuel
• Bloc chronothermostat
• Échelle de température °C / °F
• Indication de la valeur du % d’humidité
• Valeur de TA et point de consigne
• Horloge (AM – PM / 24h)
• Jour de la semaine
• L’alimentation intégrée est disponible sur demande

Modèles

Modèles disponibles (1)

11181454

LUMIX BLANC , THERMOSTAT PROGRAMMABLE INTÉGRÉ, CABLED - "STEALTH 2X - POINT"

Articles du cahier des charges

CAHIER DES CHARGES
ALTAIR POINT
CHRONOTHERMOSTAT ENCASTRABLE RÉTROÉCLAIRÉ « POINT » BLANC LUMIX – STEALTH 3X
– réf. 11181454

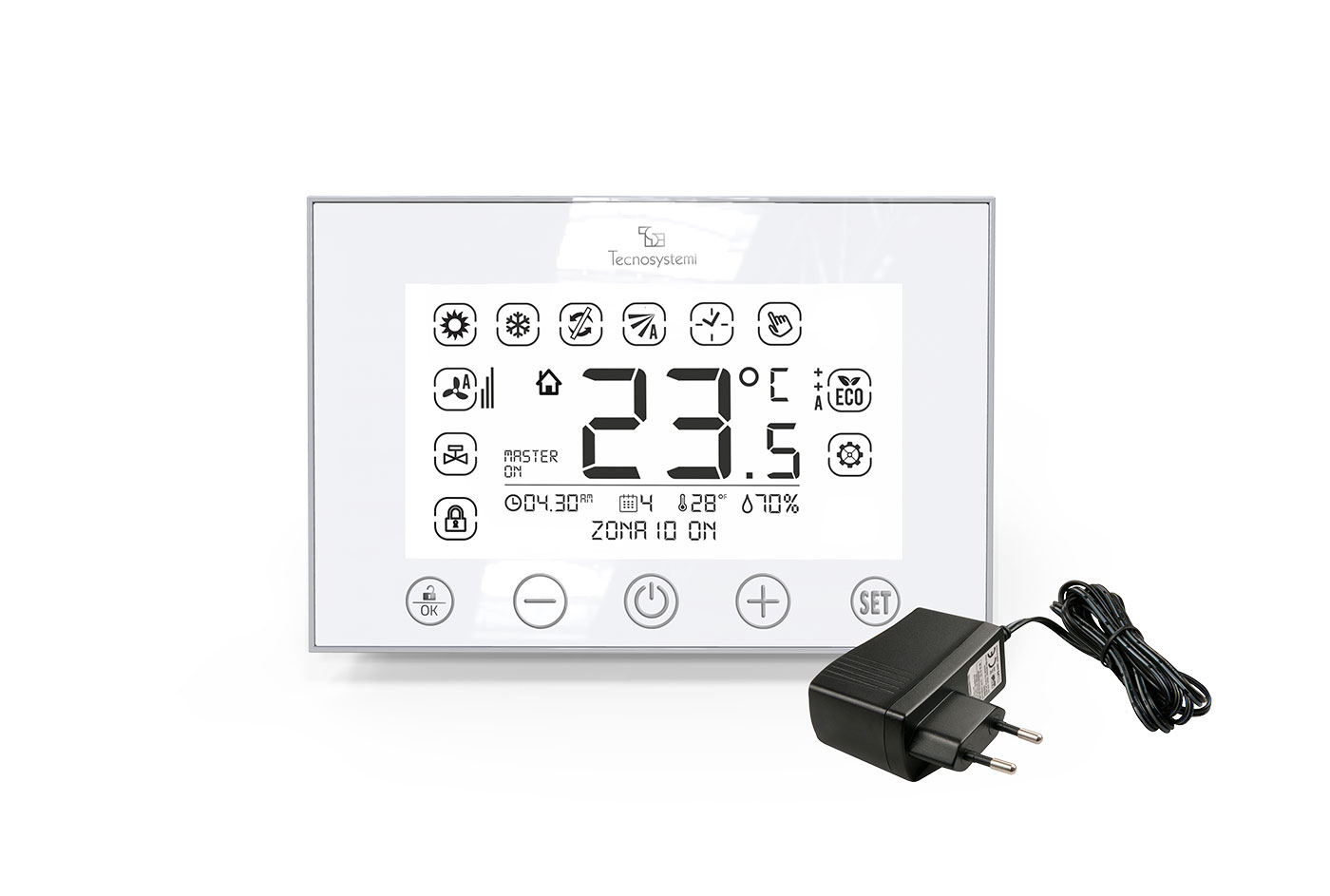

Le chronothermostat encastrable « Stealth 3X » pour « Altair Point » avec clavier tactile et écran rétroéclairé, permet d’effectuer et de vérifier les opérations rapides pour la gestion de la zone, telles que : chauffage ; rafraîchissement ; position d’ouverture du registre ou de la bouche d’air ; en mode automatique ou manuel ; programmation horaire journalière et hebdomadaire ; fonction manuelle ; état d’ouverture du registre ou de la bouche d’air de zone ; verrouillage du clavier ; réglages ; indication maître définissant le chronothermostat principal de commande de l’installation ; horloge (AM – PM / 24h) ; jour ; échelle de température °C / °F ; valeur de température ambiante ; humidité relative % ambiante ; confirmation des données / verrouillage-déverrouillage de l’écran ; + plus ; – moins ; SET pour accéder au menu principal et choisir les réglages ; ON/OFF. L’alimentation du chronothermostat est fournie par un adaptateur secteur externe de 12 V avec fiche, connecté au connecteur à 4 pôles situé à l’arrière de l’appareil. La communication et l’alimentation du registre ou de la bouche d’air s’effectuent quant à elles via le connecteur RJ45 à 8 pôles.
L’installation s’effectue à l’aide du gabarit et de la visserie fournis, à l’intérieur des boîtes d’encastrement traditionnelles de type E503.
CARACTÉRISTIQUES TECHNIQUES
Alimentation : Adaptateur secteur externe 12 V avec fiche et connecteur 4 pôles inclus dans le kit
Indice de protection : IP30
Température de fonctionnement : 0° C ÷ +40°C
Température de stockage : -10°C ÷ +50°C
Humidité de fonctionnement : 20% ÷ 80% RH
Plage de réglage de la température (Set point) : 10°C ÷ 35°C
Résolution de la température mesurée : 0.1°C
Poids : 180 g
Matériau du boîtier : ABS blanc
Matériau de la façade : PMMA blanc
Alimentation encastrable optionnelle réf. CCE00059 dimensions (l x h x p) : 90 x 40 x 29 mm
Dimensions hors-tout (l x h x p) : 141 x 98 x 14 mm
