ALTAIR POINT Einbau-Chrono-Thermostat verkabelt mit Touchdisplay STEALTH 3X

Galaxy
Systeme zur Temperaturregelung und Steuerung

Der Chronothermostat „Stealth 3X“ für „Altair Point“ wird mit den mitgelieferten Schrauben und der Lehre in den traditionellen Einbaudosen vom Typ E503 verwendet.
Mit dem programmierbaren Thermostat können Sie schnelle Operationen zur Verwaltung des Bereichs durchführen und die Temperatur durch den Luftstrom aus den Rollläden oder motorisierten Lüftungsschlitzen einstellen.
Die Dialogdaten und die Spannungsversorgung der Klappe bzw. der Düse erfolgt über ein 8-Draht-Telefonkabel mit 8-poligem RJ45-Steckanschluss.
Achtung! Mit demselben Thermostat ist es nicht möglich, die Mundstücke und Klappen gleichzeitig zu überprüfen.

TECHNISCHE EIGENSCHAFTEN:

• Abmessungen B 138 x H 95 x T 40 mm
• Überstand von der Wandkante 15 mm
• Unterputzmontage an Schaltschränken Typ E503 mittels Adapter, Schrauben und Dübel im Lieferumfang enthalten
• Versorgung und Datenübertragung: RJ45, 8-polig
• Stromversorgung 12 Vdc
• Touch-Tastatur – 4,5-Zoll-LCD-Display
• Chronologische oder manuelle Funktionen
• Automatische oder manuelle Verstellung von Klappe oder der motorisierten Luftgitter
• Sperre des Chrono-Thermostats
• Temperaturskala °C / °F
• Anzeige des Luftfeuchtigkeitswerts (%)
• TA- und Sollwert
• Uhr (AM – PM / 24h)
• Wochentag
• Unterputz-Netzteil auf Anfrage erhältlich

Modelle

Verfügbare Modelle (1)

11181454

LUMIX "POINT" WEISS HINTERLEUCHTETER THERMOSTAT FÜR BÜNDIGEN EINBAU - STEALTH 3X

Ausschreibungstext

LASTENHEFT
ALTAIR POINT
HINTERGRUNDBELEUCHTETER UNTERPUTZ-CHRONOTHERMOSTAT „POINT“ WEISS LUMIX – STEALTH 3X
– cod. 11181454
Der Unterputz-Chronothermostat „Stealth 3X“ für „Altair Point“ mit hintergrundbeleuchteter Touch-Display-Tastatur ermöglicht die Durchführung und Überprüfung schneller Vorgänge für die Zonenverwaltung, wie zum Beispiel: Heizen; Kühlen; Öffnungsposition der Klappe oder des Auslasses; automatisch oder manuell; tägliche und wöchentliche Zeitprogrammierung; manuelle Funktion; Öffnungsstatus der Zonenklappe oder des Auslasses; Tastatursperre; Einstellungen; Master-Anzeige zur Definition des Hauptsteuer-Chronothermostats der Anlage; Uhr (AM – PM / 24h); Tag; Temperaturskala °C / °F; Raumtemperaturwert; relative Raumluftfeuchtigkeit %; Datenbestätigung/Display-Sperre-Entsperrung; + Plus; – Minus; SET zum Zugriff auf das Hauptmenü und zur Auswahl der Einstellungen; EIN/AUS. Die Stromversorgung des Chronothermostats erfolgt über ein externes 12 V Netzteil mit Stecker, das an den 4-poligen Stecker auf der Rückseite des Geräts angeschlossen wird. Die Kommunikation und Stromversorgung der Klappe oder des Auslasses erfolgen hingegen über den 8-poligen RJ45-Stecker.
Die Installation erfolgt unter Verwendung der mitgelieferten Schablone und Schrauben innerhalb herkömmlicher Unterputzdosen vom Typ E503.
TECHNISCHE DATEN

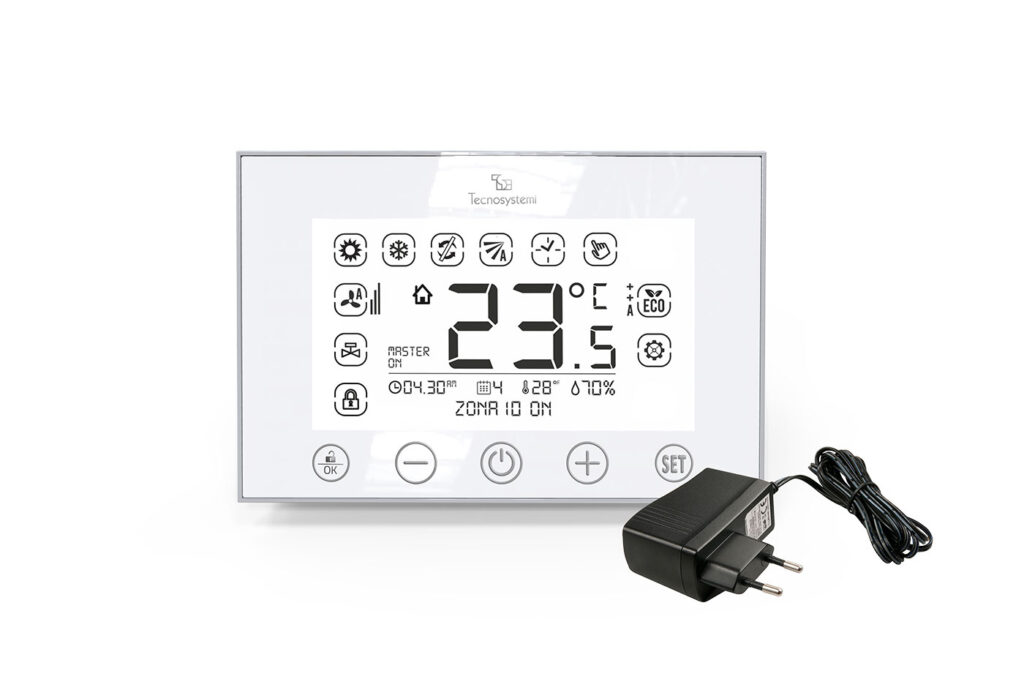

Stromversorgung: Externes 12 V Netzteil mit Stecker und 4-poligem Stecker, im Kit enthalten
Schutzart: IP30
Betriebstemperatur: 0° C ÷ +40°C
Lagertemperatur: -10°C ÷ +50°C
Betriebsfeuchtigkeit: 20% ÷ 80% RH
Temperatur-Sollwertbereich: 10°C ÷ 35°C
Auflösung der gemessenen Temperatur: 0.1°C
Gewicht: 180 g
Gehäusematerial: ABS weiß
Frontmaterial: PMMA weiß
Optionales Unterputz-Netzteil cod.CCE00059 Maße (B x H x T): 90 x 40 x 29 mm
Maße bündig mit Wand (B x H x T): 141 x 98 x 14 mm
