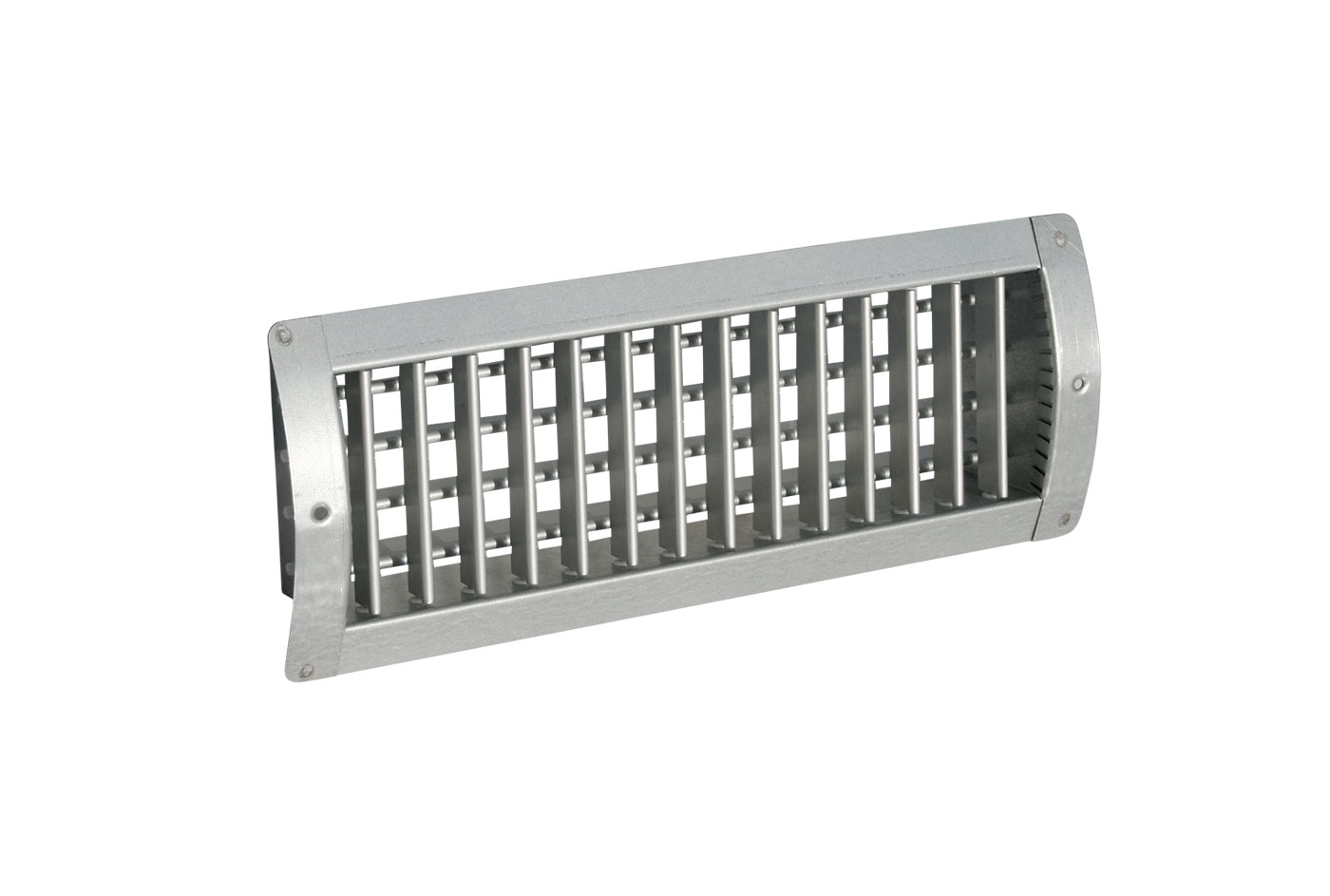

Bocchetta con alette orientabili per canali circolari

Bocchette dotate di alette orientabili.
Si utilizzano come diffusori sia per la mandata che per la ripresa nei canali circolari.

CARATTERISTICHE TECNICHE:

• Realizzata in acciaio zincato
• Fissaggio mediante viti frontali
• Doppio filare di alette
• Finitura naturale

Modelli

11175130

BOCCHETTA DI MANDATA CON ALETTE ORIENTABILI 300x100 PER CANALE CIRCOLARE

Ø CONDOTTO D'INSTALLAZIONE [m]	200
DIMENSIONI ESTERNE CORNICE [m]	330 x 125
DIMENSIONI COLLO POSTERIORE [m]	290 x 90
DIMENSIONE FORO INSTALLAZIONE [m]	300 x 100
PROFONDITÀ COLLO POSTERIORE [m]	63
LANCIO T (m) Vt=0,25 m/s	8,55

11175135

BOCCHETTA DI MANDATA CON ALETTE ORIENTABILI 500x100 PER CANALE CIRCOLARE

Ø CONDOTTO D'INSTALLAZIONE [m]	200
DIMENSIONI ESTERNE CORNICE [m]	530 x 125
DIMENSIONI COLLO POSTERIORE [m]	490 x 90
DIMENSIONE FORO INSTALLAZIONE [m]	500 x 100
PROFONDITÀ COLLO POSTERIORE [m]	63
LANCIO T (m) Vt=0,25 m/s	12,33

11175140

BOCCHETTA DI MANDATA CON ALETTE ORIENTABILI 300x150 PER CANALE CIRCOLARE

Ø CONDOTTO D'INSTALLAZIONE [m]	300
DIMENSIONI ESTERNE CORNICE [m]	330 x 175
DIMENSIONI COLLO POSTERIORE [m]	290 x 140
DIMENSIONE FORO INSTALLAZIONE [m]	300 x 150
PROFONDITÀ COLLO POSTERIORE [m]	70
LANCIO T (m) Vt=0,25 m/s	10,71
