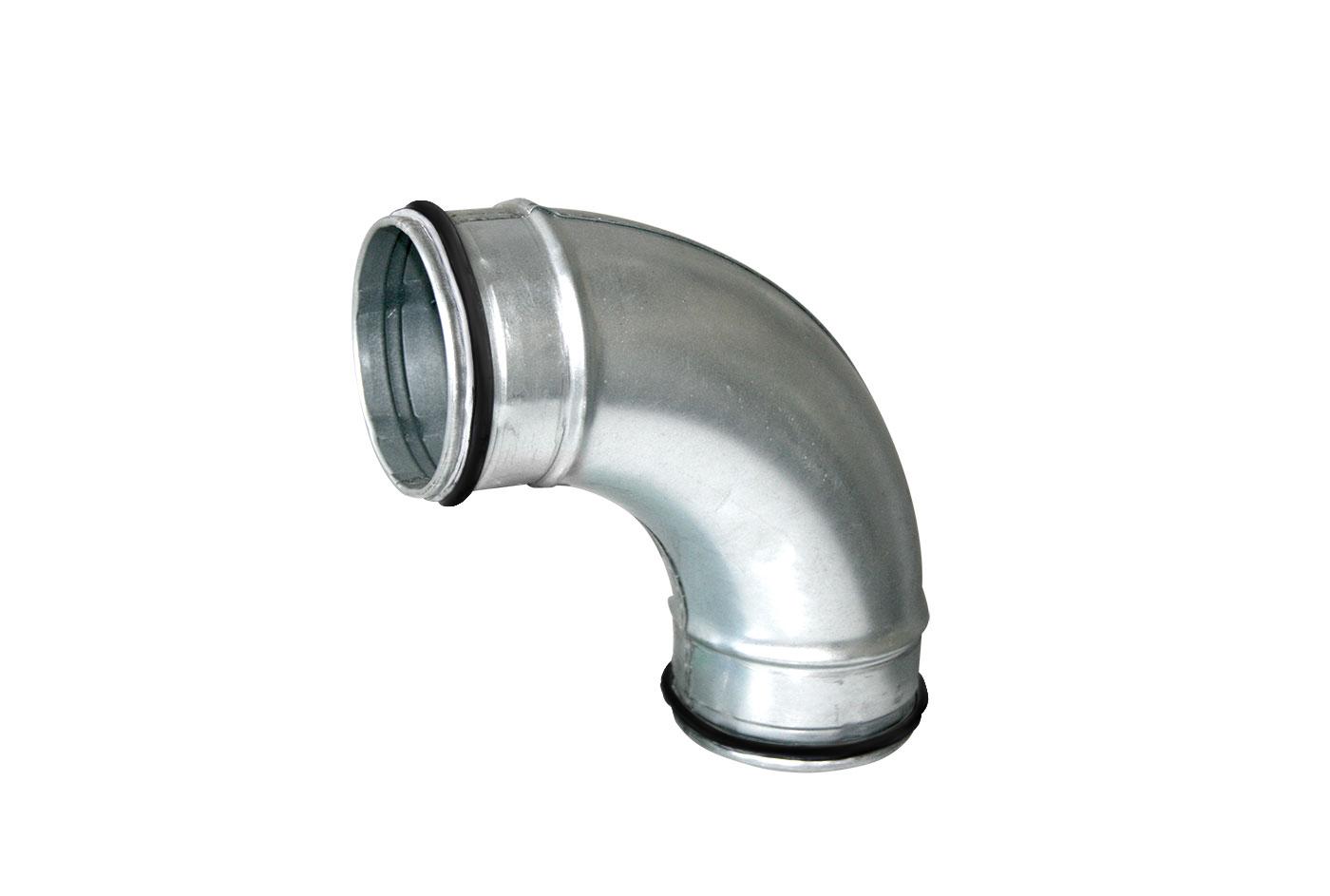

90° Smooth curve

Project Wind
Air diffusion

TECHNICAL SPECIFICATIONS:

• Made of galvanized steel
• With double lip EPDM gasket

Models

Available Models (9)

31500080

SMOOTH CURVE 90° Ø 100

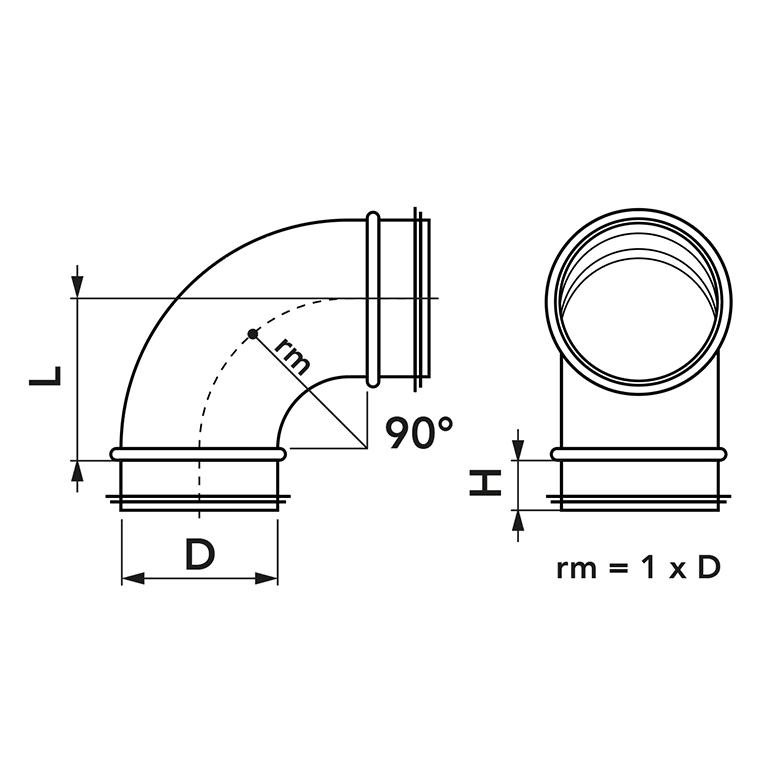

D [mm]	100
Rm [mm]	100
H [mm]	36
L [mm]	100
WEIGHT [kg]	0,40

31500090

SMOOTH CURVE 90° Ø 125

D [mm]	125
Rm [mm]	125
H [mm]	36
L [mm]	125
WEIGHT [kg]	0,60

31500100

SMOOTH CURVE 90° Ø 160

D [mm]	160
Rm [mm]	160
H [mm]	36
L [mm]	160
WEIGHT [kg]	1,00

31500110

SMOOTH CURVE 90° Ø 200

D [mm]	200
Rm [mm]	200
H [mm]	36
L [mm]	200
WEIGHT [kg]	1,50

31500120

SMOOTH CURVE 90° Ø 250

D [mm]	250
Rm [mm]	250
H [mm]	36
L [mm]	250
WEIGHT [kg]	2,40

31500122

SMOOTH CURVE 90° Ø 300

D [mm]	300
Rm [mm]	300
H [mm]	50
L [mm]	300
WEIGHT [kg]	3,70

PWC500055

SMOOTH CURVE 90° Ø 315

D [mm]	315
Rm [mm]	315
H [mm]	55
L [mm]	315
WEIGHT [kg]	3,70

31500124

SMOOTH CURVE 90° Ø 355

D [mm]	355
Rm [mm]	355
H [mm]	55
L [mm]	355
WEIGHT [kg]	4,11

31500126

SMOOTH CURVE 90° Ø 400

D [mm]	400
Rm [mm]	400
H [mm]	55
L [mm]	400
WEIGHT [kg]	5,06
