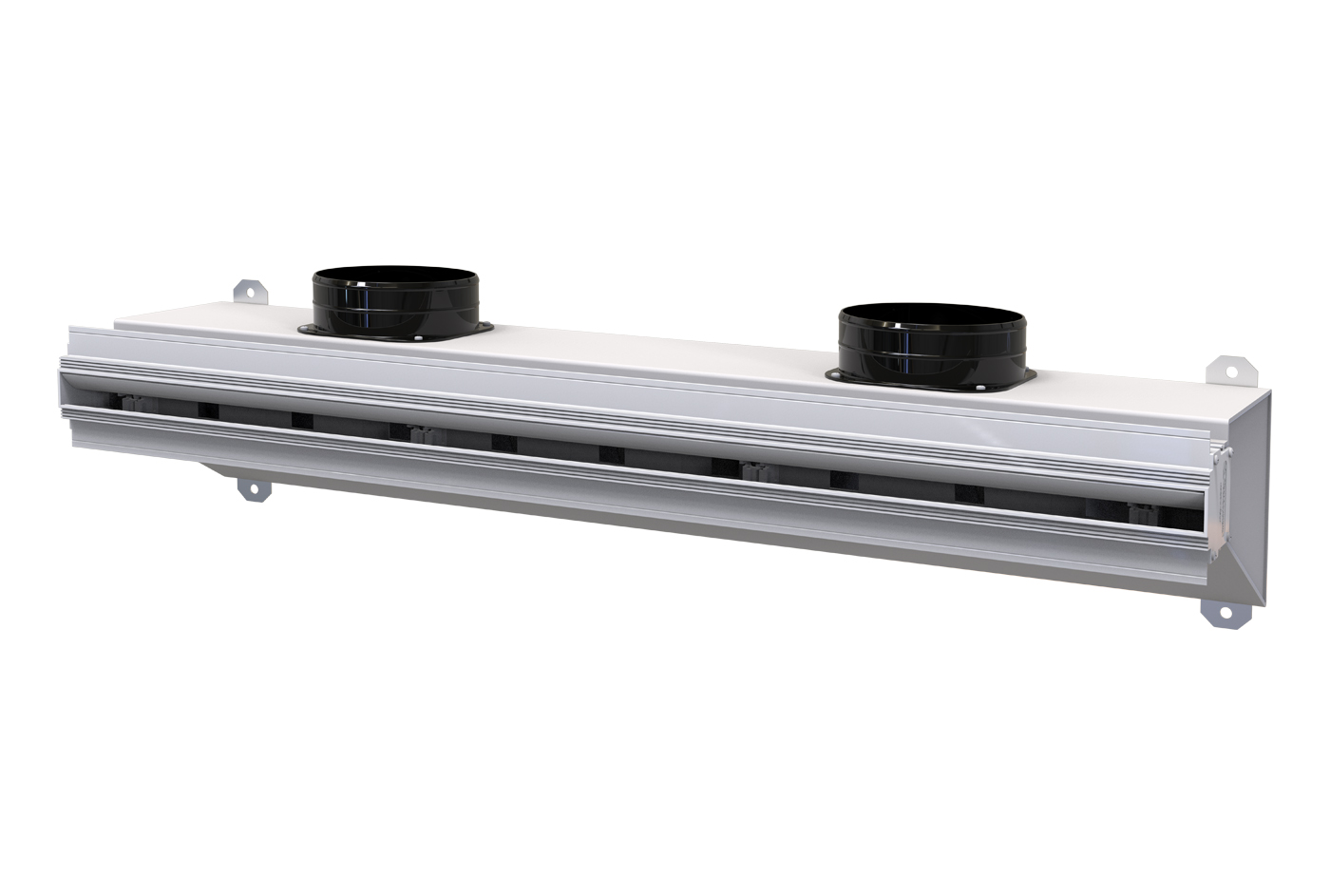

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali

Project Wind
Diffusione aria

Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Il plenum dal design unico e originale è realizzato in lamiera zincata rivestito in polietilene a celle chiuse.
Questo diffusore lineare a scomparsa unisce funzionalità e design, integrandosi perfettamente in tutti gli ambienti e consente una diffusione dell’aria uniforme ed una elevata induzione termica.
I collarini di ingresso sono inclusi nella confezione e sono da montare in opera, in base alle esigenze di installazione.
Il plenum è dotato di ulteriori predisposizioni sia per canalizzazioni supplementari che condotti VMC, da sfondare al bisogno.
La serranda permette di regolare il quantitativo d’aria desiderato e può essere tarata mediante un cacciavite.
All’interno dei profili sono ricavati gli alloggiamenti che consentono il montaggio dei deflettori in PVC regolabili.

CARATTERISTICHE TECNICHE

• Diffusore lineare a scomparsa in alluminio verniciato bianco o nero
• Plenum in lamiera zincata rivestito in polietilene a celle chiuse (sp.3mm)
• Adatto sia per la mandata che la ripresa dell’aria
• Serranda regolabile
• Deflettori laterali per orientare il flusso d’aria
• Collarini di ingresso aria inclusi nella confezione (non montati)
• Predisposizioni per canalizzazioni supplementari e per VMC Ø75/90 (rif. ACD600089 – ACD600090)
• Staffe di fissaggio a controsoffitto incluse nella fornitura
• Compatibile con il kit di continuità PWC500027
• Fissaggio a mezzo viti e staffe
• Per installazione a parete / soffitto
• Kit continuità acquistabile separatamente

Modelli

Modelli a disposizione (20)

PWD301535

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L600mm feritoia 20mm WHITE

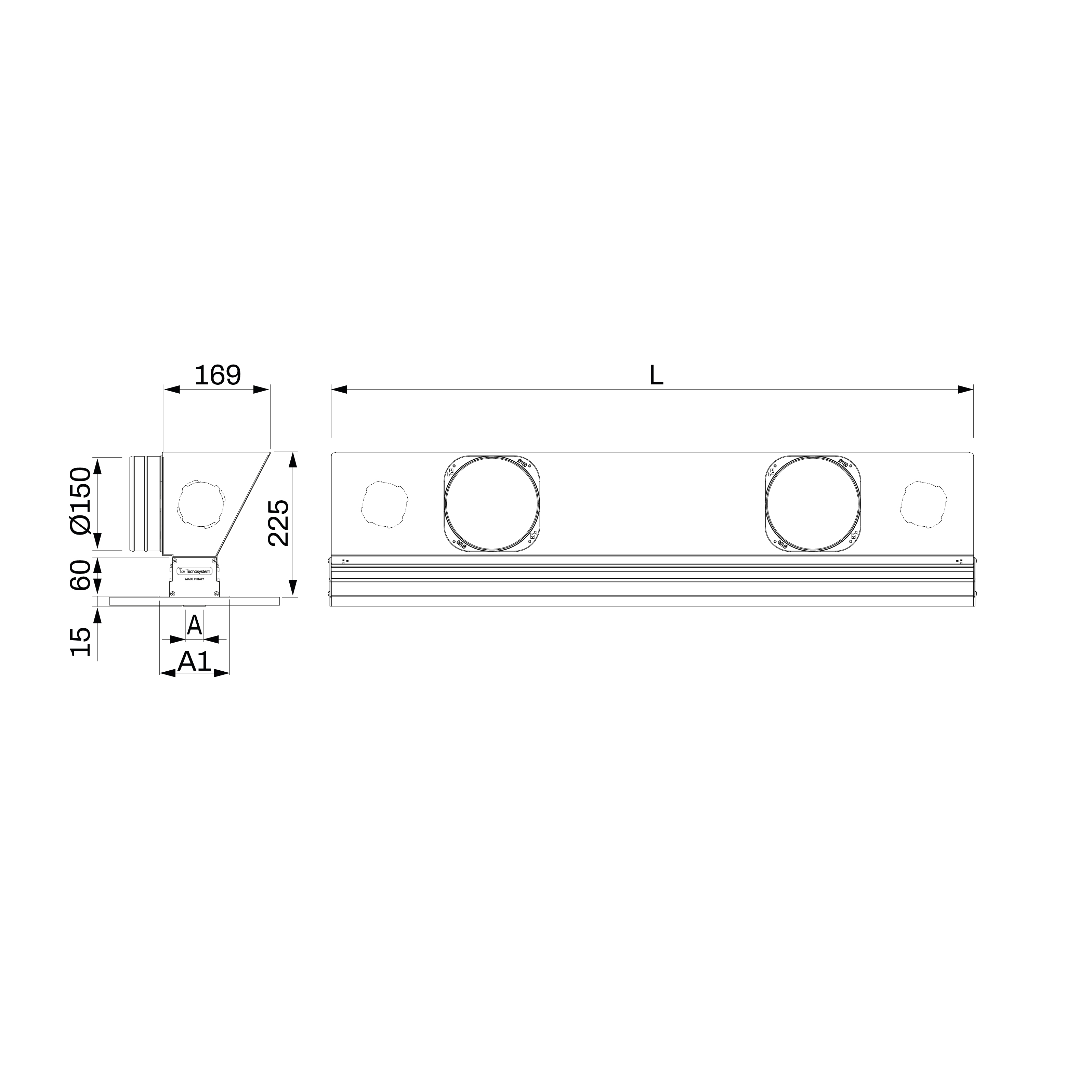

L [mm]	600
A [mm]	20
A1 [mm]	100
ATTACCO Ø150	1

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301535 L= 600mm per diffusore lineare FERITOIA da 20 mm colore bianco
Marca Tecnosystemi S.p.A.

PWD301536

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L600mm feritoia 20mm BLACK

L [mm]	600
A [mm]	20
A1 [mm]	100
ATTACCO Ø150	1

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301536 L= 600mm per diffusore lineare FERITOIA da 20 mm colore nero
Marca Tecnosystemi S.p.A.

PWD301543

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L600mm feritoia 30mm WHITE

L [mm]	600
A [mm]	30
A1 [mm]	110
ATTACCO Ø150	1

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301543 L= 600mm per diffusore lineare FERITOIA da 30 mm colore bianco
Marca Tecnosystemi S.p.A.

PWD301544

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L600mm feritoia 30mm BLACK

L [mm]	600
A [mm]	30
A1 [mm]	110
ATTACCO Ø150	1

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301544 L= 600mm per diffusore lineare FERITOIA da 30 mm colore nero
Marca Tecnosystemi S.p.A.

PWD301551

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L800mm feritoia 20mm WHITE

L [mm]	800
A [mm]	20
A1 [mm]	100
ATTACCO Ø150	2

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301551 L= 800mm per diffusore lineare FERITOIA da 20 mm colore bianco
Marca Tecnosystemi S.p.A.

PWD301552

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L800mm feritoia 20mm BLACK

L [mm]	800
A [mm]	20
A1 [mm]	100
ATTACCO Ø150	2

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301552 L= 800mm per diffusore lineare FERITOIA da 20 mm colore nero
Marca Tecnosystemi S.p.A.

PWD301559

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L800mm feritoia 30mm WHITE

L [mm]	800
A [mm]	30
A1 [mm]	110
ATTACCO Ø150	2

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301559 L= 800mm per diffusore lineare FERITOIA da 30 mm colore bianco
Marca Tecnosystemi S.p.A.

PWD301560

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L800mm feritoia 30mm BLACK

L [mm]	800
A [mm]	30
A1 [mm]	110
ATTACCO Ø150	2

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301560 L= 800mm per diffusore lineare FERITOIA da 30 mm colore nero
Marca Tecnosystemi S.p.A.

PWD301567

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L1000mm feritoia 20mm WHITE

L [mm]	1000
A [mm]	20
A1 [mm]	100
ATTACCO Ø150	2

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301567 L= 1000mm per diffusore lineare FERITOIA da 20 mm colore bianco
Marca Tecnosystemi S.p.A.

PWD301568

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L1000mm feritoia 20mm BLACK

L [mm]	1000
A [mm]	20
A1 [mm]	100
ATTACCO Ø150	2

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301568 L= 1000mm per diffusore lineare FERITOIA da 20 mm colore nero
Marca Tecnosystemi S.p.A.

PWD301575

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L1000mm feritoia 30mm WHITE

L [mm]	1000
A [mm]	30
A1 [mm]	110
ATTACCO Ø150	2

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301575 L= 1000mm per diffusore lineare FERITOIA da 30 mm colore bianco
Marca Tecnosystemi S.p.A.

PWD301576

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L1000mm feritoia 30mm BLACK

L [mm]	1000
A [mm]	30
A1 [mm]	110
ATTACCO Ø150	2

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301576 L= 1000mm per diffusore lineare FERITOIA da 30 mm colore nero
Marca Tecnosystemi S.p.A.

PWD301583

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L1500mm feritoia 20mm WHITE

L [mm]	1500
A [mm]	20
A1 [mm]	100
ATTACCO Ø150	3

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301583 L= 1500mm per diffusore lineare FERITOIA da 20 mm colore bianco
Marca Tecnosystemi S.p.A.

PWD301584

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L1500mm feritoia 20mm BLACK

L [mm]	1500
A [mm]	20
A1 [mm]	100
ATTACCO Ø150	3

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301584 L= 1500mm per diffusore lineare FERITOIA da 20 mm colore nero
Marca Tecnosystemi S.p.A.

PWD301591

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L1500mm feritoia 30mm WHITE

L [mm]	1500
A [mm]	30
A1 [mm]	110
ATTACCO Ø150	3

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301591 L= 1500mm per diffusore lineare FERITOIA da 30 mm colore bianco
Marca Tecnosystemi S.p.A.

PWD301592

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L1500mm feritoia 30mm BLACK

L [mm]	1500
A [mm]	30
A1 [mm]	110
ATTACCO Ø150	3

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301592 L= 1500mm per diffusore lineare FERITOIA da 30 mm colore nero
Marca Tecnosystemi S.p.A.

PWD301599

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L2000mm feritoia 20mm WHITE

L [mm]	2000
A [mm]	20
A1 [mm]	100
ATTACCO Ø150	4

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301599 L= 2000mm per diffusore lineare FERITOIA da 20 mm colore bianco
Marca Tecnosystemi S.p.A.

PWD301600

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L2000mm feritoia 20mm BLACK

L [mm]	2000
A [mm]	20
A1 [mm]	100
ATTACCO Ø150	4

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301600 L= 2000mm per diffusore lineare FERITOIA da 20 mm colore nero
Marca Tecnosystemi S.p.A.

PWD301607

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L2000mm feritoia 30mm WHITE

L [mm]	2000
A [mm]	30
A1 [mm]	110
ATTACCO Ø150	4

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301607 L= 2000mm per diffusore lineare FERITOIA da 30 mm colore bianco
Marca Tecnosystemi S.p.A.

PWD301608

Diffusore lineare a scomparsa in ALLUMINIO con serranda, plenum coibentato e deflettori laterali L2000mm feritoia 30mm BLACK

L [mm]	2000
A [mm]	30
A1 [mm]	110
ATTACCO Ø150	4

Voci di capitolato

CAPITOLATO
Diffusore lineare a scomparsa in alluminio con serranda, plenum coibentato e deflettori laterali.
Diffusore lineare a scomparsa in alluminio per mandata e plenum coibentato.
Disponibile con feritoia da 20 o 30 mm di colore bianco o nero.
Plenum in lamiera zincata rivestito in polietilene a celle chiuse e dotato di ulteriori predisposizioni con pretranci da sfondare al bisogno, sia per canalizzazioni supplementari che condotti VMC Ø 75/90.
Icollarini di ingresso sono inclusi nella confezione e sono installabili sul lato interessato in base alle esigenze.
Serranda di taratura a scorrimento regolabile manualmente.
All’interno dei profili sono alloggiati degli elementi di fissaggio e giunzione brevettati che consentono l’ancoraggio dei deflettori in PVC regolabili.
Doppio deflettore contrapposto con profilo alare orientabile.
Kit di continuità, acquistabile separatamente.
PWD301608 L= 2000mm per diffusore lineare FERITOIA da 30 mm colore nero
Marca Tecnosystemi S.p.A.
