DQAP Diffusore quadrato 1 - 3 - 4 vie in alluminio verniciato bianco completo di serranda e plenum ribassato

Project Wind
Diffusione aria

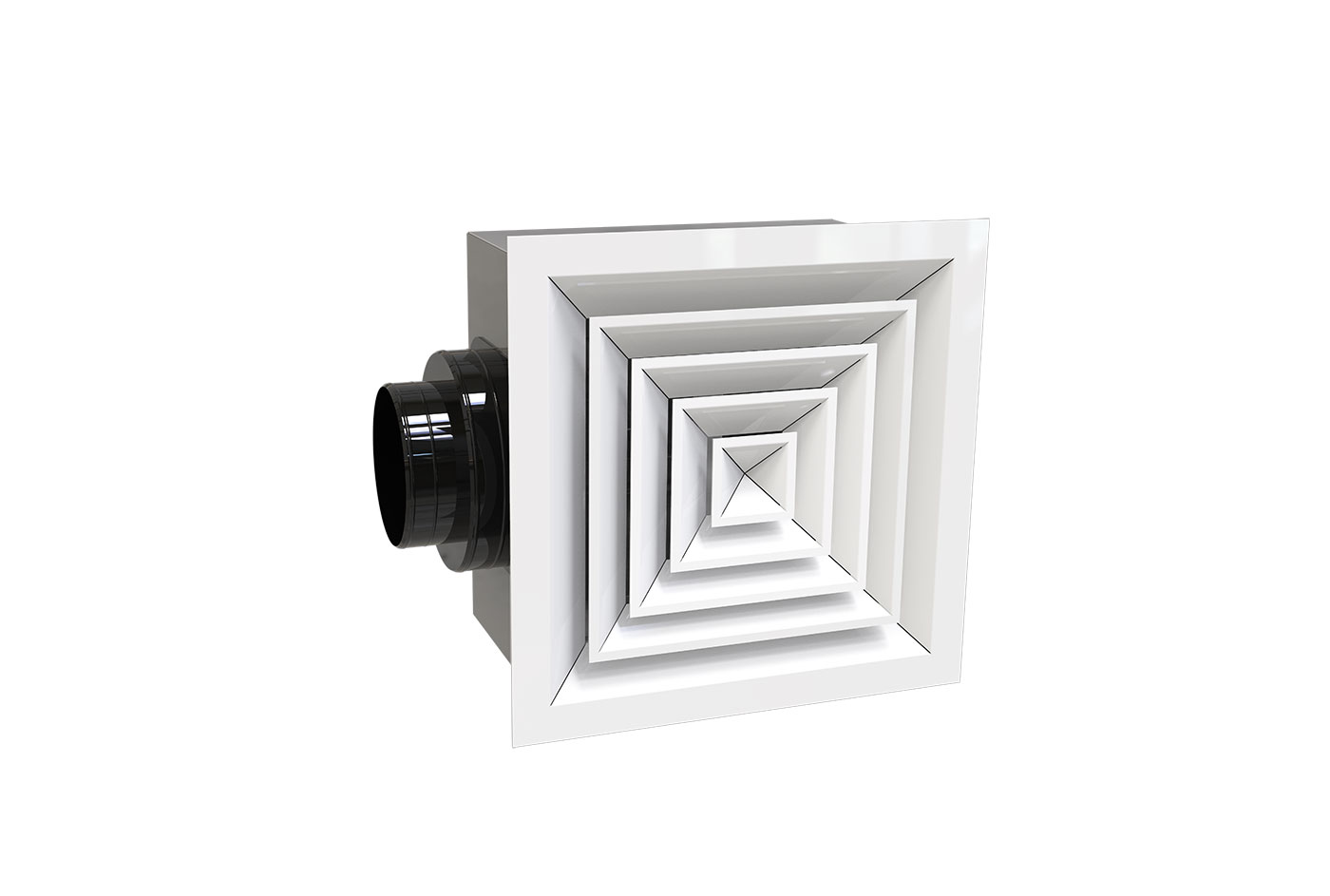

Diffusore quadrato multidirezionale a 1-3-4 vie, con coni estraibili.
Il diffusore è realizzato in alluminio verniciato bianco, ed è completo di serranda di taratura in acciaio zincato ad alette con movimento contrapposto.
Il diffusore è fornito di plenum ribassato in lamiera zincata.
Diffusore molto versatile adatto negli impianti in mandata e ripresa dell’aria.

CARATTERISTICHE TECNICHE:

• Diffusore realizzato in alluminio verniciato bianco
• Plenum realizzato in lamiera zincata
• Rivestimento esterno in polietilene a celle chiuse (spessore 3 mm)
• Adatti per la mandata e la ripresa dell’aria
• Alta efficienza di funzionamento
• Plenum ribassato dotato di serranda e di foro per fissaggio a soffitto

CARATTERISTICHE TECNICHE:

Modelli

Modelli a disposizione (10)

PWD400203

DIFFUSORE QUADRATO DQAP A 1 VIA 370x370 IN ALLUMINIO VERNICIATO BIANCO COMPLETO DI SERRANDA E PLENUM RIBASSATO

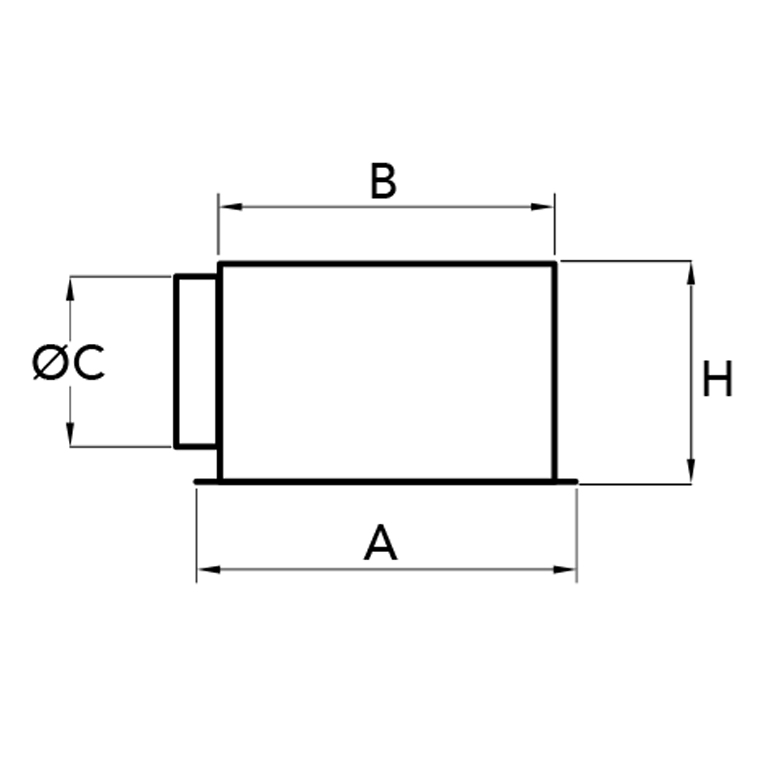

N. VIE	1
A [mm]	370 x 370
B [mm]	310 x 310
H [mm]	250
Ø C [mm]	150

PWD400206

DIFFUSORE QUADRATO DQAP A 1 VIA 595x595 IN ALLUMINIO VERNICIATO BIANCO COMPLETO DI SERRANDA E PLENUM RIBASSATO

N. VIE	1
A [mm]	595 x 595
B [mm]	560 x 560
H [mm]	280
Ø C [mm]	250

PWD400212

DIFFUSORE QUADRATO DQAP A 3 VIE 295x295 IN ALLUMINIO VERNICIATO BIANCO COMPLETO DI SERRANDA E PLENUM RIBASSATO

N. VIE	3
A [mm]	295 x 295
B [mm]	235 x 235
H [mm]	250
Ø C [mm]	100-125-150

PWD400213

DIFFUSORE QUADRATO DQAP A 3 VIE 370x370 IN ALLUMINIO VERNICIATO BIANCO COMPLETO DI SERRANDA E PLENUM RIBASSATO

N. VIE	3
A [mm]	370 x 370
B [mm]	310 x 310
H [mm]	250
Ø C [mm]	150

PWD400214

DIFFUSORE QUADRATO DQAP A 3 VIE 445x445 IN ALLUMINIO VERNICIATO BIANCO COMPLETO DI SERRANDA E PLENUM RIBASSATO

N. VIE	3
A [mm]	445 x 445
B [mm]	385 x 385
H [mm]	250
Ø C [mm]	150-200

PWD400217

DIFFUSORE QUADRATO DQAP A 4 VIE 295x295 IN ALLUMINIO VERNICIATO BIANCO COMPLETO DI SERRANDA E PLENUM RIBASSATO

N. VIE	4
A [mm]	295 x 295
B [mm]	235 x 235
H [mm]	250
Ø C [mm]	100-125-150

PWD400218

DIFFUSORE QUADRATO DQAP A 4 VIE 370x370 IN ALLUMINIO VERNICIATO BIANCO COMPLETO DI SERRANDA E PLENUM RIBASSATO

N. VIE	4
A [mm]	370 x 370
B [mm]	310 x 310
H [mm]	250
Ø C [mm]	150

PWD400219

DIFFUSORE QUADRATO DQAP A 4 VIE 445x445 IN ALLUMINIO VERNICIATO BIANCO COMPLETO DI SERRANDA E PLENUM RIBASSATO

N. VIE	4
A [mm]	445 x 445
B [mm]	385 x 385
H [mm]	250
Ø C [mm]	150-200

PWD400220

DIFFUSORE QUADRATO DQAP A 4 VIE 520x520 IN ALLUMINIO VERNICIATO BIANCO COMPLETO DI SERRANDA E PLENUM RIBASSATO

N. VIE	4
A [mm]	520 x 520
B [mm]	460 x 460
H [mm]	250
Ø C [mm]	150-200

PWD400221

DIFFUSORE QUADRATO DQAP A 4 VIE 595x595 IN ALLUMINIO VERNICIATO BIANCO COMPLETO DI SERRANDA E PLENUM RIBASSATO

N. VIE	4
A [mm]	595 x 595
B [mm]	560 x 560
H [mm]	280
Ø C [mm]	250
